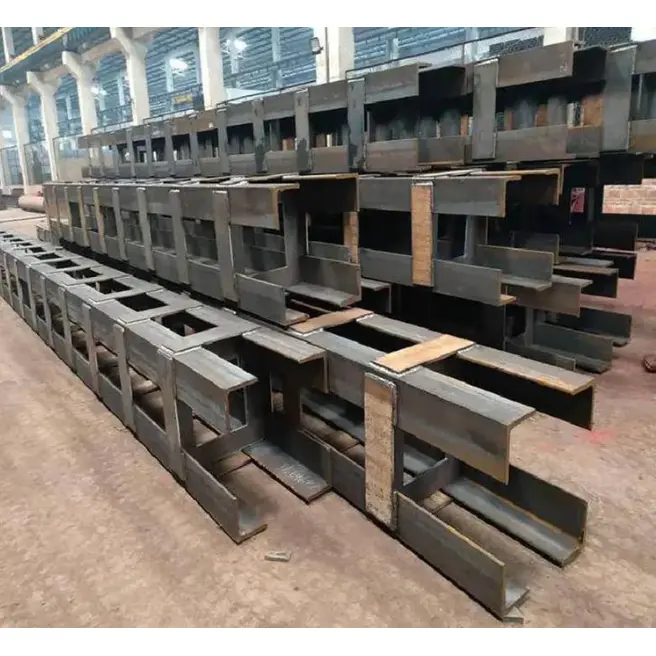

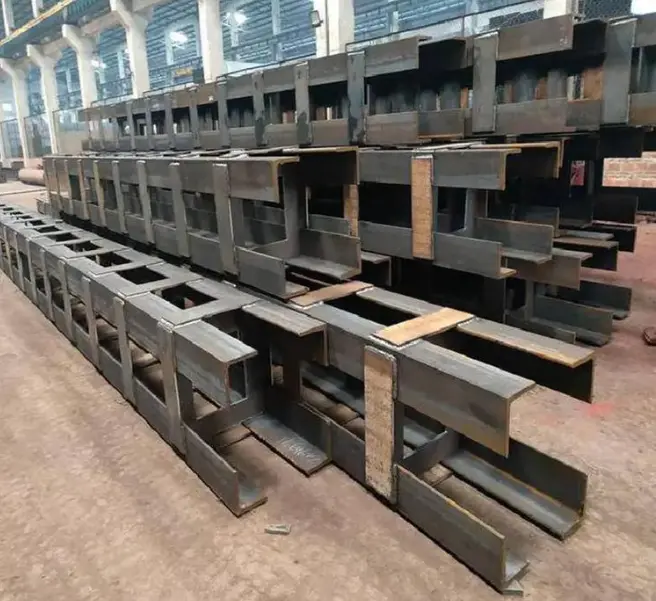

เสาเหล็กโครงสร้างรูปทรง

เสาเหล็กโครงสร้างรูปทรงเหล่านี้ถูกสร้างขึ้นตามพิมพ์เขียวการก่อสร้าง แผนผังไซต์งานจริง และข้อกำหนดการรับน้ำหนักเฉพาะ โดยใช้ส่วนเหล็กโครงสร้างมาตรฐานระดับชาติและแผ่นเหล็กเป็นวัตถุดิบ พวกเขาผ่านกระบวนการที่กำหนดเองหลายชุด รวมถึงการตัด การดัด การต่อและการเชื่อม การยืด การติดแผ่นฐานและแผ่นเป้าเสื้อกางเกง การเจาะรู และการรักษาพื้นผิวป้องกันการกัดกร่อน เพื่อสร้างคอลัมน์รับน้ำหนักที่มีรูปทรงและไม่ได้มาตรฐาน

คำจำกัดความและการกำหนดค่าผลิตภัณฑ์

I. คำจำกัดความของผลิตภัณฑ์

1. คำจำกัดความหลัก

เสาเหล็กโครงสร้างรูปทรงหมายถึงส่วนประกอบเหล็กรับน้ำหนักแนวตั้งที่มีหน้าตัดที่อยู่นอกประเภทคาน H ทรงสี่เหลี่ยม มาตรฐาน วงกลม หรือทั่วไป เสาเหล่านี้ประดิษฐ์ขึ้นโดยการเชื่อมชิ้นส่วนแผ่นเหล็ก ส่วนโครงสร้าง และ/หรือท่อเหล็กหลายชิ้นเข้าด้วยกัน โดยหลักแล้วจะใช้ในการใช้งานต่างๆ เช่น มุมอาคาร เสาผนังปกปิด ลักษณะทางสถาปัตยกรรม สถานที่ที่มีช่วงกว้าง และกรอบอาคารที่พักอาศัยหรือสาธารณะ เพื่อสร้างสมดุลระหว่างความต้องการรับน้ำหนักของโครงสร้างกับความต้องการทางสถาปัตยกรรมเชิงพื้นที่และความสวยงาม

2. การจำแนกประเภทหน้าตัดทั่วไป

รูปตัว L (เสาเข้ามุม) ออกแบบมาสำหรับมุมอาคาร ประกอบด้วยสององค์ประกอบ พอดีกับผนังโดยไม่ยื่นเข้าไปในพื้นที่ภายใน

รูปตัว T (Edge Column) ใช้ตั้งกลางผนังหรือตามทางเดิน ประกอบด้วยองค์ประกอบ 3 ประการ คือ ให้การกระจายโหลดที่สมดุล

ไม้กางเขน (เสากลาง) ใช้เป็นเสาหลักภายในอาคาร มีองค์ประกอบสมมาตรสี่องค์ประกอบ ให้ความต้านทานโหลดด้านข้างสูงและประสิทธิภาพแผ่นดินไหว

คอลัมน์ขัดแตะรูปตัว Z รูปทรงเพชร และหลายองค์ประกอบ: ออกแบบมาสำหรับแผนผังพื้นที่ซับซ้อน ช่วงกว้าง และโครงสร้างคานยื่นออกมา

คอลัมน์รูปทรงคอมโพสิต: เกิดจากการประกบท่อสี่เหลี่ยมหรือท่อกลมด้วยส่วน T หรือ H-beam; ตัวเลือกหลักสำหรับการใช้งานในอาคารสูงและงานหนัก ·ส่วนแปรผัน / คอลัมน์ที่ไม่ได้มาตรฐานแบบโค้ง: ออกแบบมาสำหรับการออกแบบด้านหน้าอาคารทางสถาปัตยกรรมและผนังม่านโค้ง เส้นผ่านศูนย์กลางหรือความกว้างของคอลัมน์แตกต่างกันไปตามความยาว

3. วัสดุและการประยุกต์

· วัสดุหลัก: Q235B, Q355B (โครงการมาตรฐาน); การใช้งานที่อุณหภูมิต่ำ / แผ่นดินไหวสูง: Q355NL, Q355GJ

· คุณสมบัติหลัก: ขาเสาเรียวยาว ซ่อนอยู่ภายในผนัง ใช้พื้นที่ได้มาก มีความแข็งแกร่งของข้อต่อสูง และมีสไตล์ที่ยืดหยุ่น

ครั้งที่สอง แพ็คเกจการกำหนดค่ามาตรฐาน

(I) ตัวคอลัมน์

1. โปรไฟล์ขาหลัก: ส่วนกลวงสี่เหลี่ยม/วงกลม ส่วน T ส่วน H หรือแผ่นเหล็กหนา ประกอบและเชื่อมตามการออกแบบหน้าตัด ความหนาขามาตรฐาน 8–50 มม. อัตราส่วนความสูงต่อความหนาของขา ≤ 4 (ขีดจำกัดรหัส)

2.ระบบทำให้แข็งภายใน

oแหวน/แผ่นทำให้แข็งตามขวาง: ป้องกันการโก่งงอเฉพาะที่ ระยะห่างที่กำหนดโดยการออกแบบโหลด

o ซี่โครงทำให้แข็งในแนวตั้ง: เน้นที่จุดเชื่อมต่อหลายขาและโซนข้อต่อคาน-คอลัมน์เพื่อกระจายความเครียด

3. โครงสร้างการต่อแบบแบ่งส่วน: คอลัมน์ยาวพิเศษที่ประดิษฐ์ขึ้นเป็นส่วน ๆ รอยเชื่อมชนเส้นรอบวง (รอยเชื่อมเกรด I ด้วยการทดสอบอัลตราโซนิก 100%); การประกอบล่วงหน้าจากโรงงานตามด้วยการต่อประกบที่ไซต์งาน

(II) อุปกรณ์เสริมการเชื่อมต่อปลาย

1. แผ่นฐานเสา (ปลายล่าง): แผ่นเหล็กสี่เหลี่ยมหรือรูปทรงสั่งทำพิเศษ หนา 16–60 มม. ประกอบด้วยสลักเกลียว (M20–M64) โครงเสริมความแข็งแรง และแผ่นพุกสำหรับยึดกับฐานรากคอนกรีต

2. แผ่นด้านบน / แผ่นปิด (ปลายด้านบน): แผ่นปลายแบน, แผ่นปลายเอียงหรือแผ่นหน้าแปลนแบบกำหนดเอง มีรูโบลต์ที่เจาะไว้ล่วงหน้าหรือมุมเชื่อมสำหรับเชื่อมต่อกับเสาระดับบนหรือคานเหล็ก

3. แผ่นปิดท้าย: ปิดผนึกด้านบนและด้านล่างของคอลัมน์เพื่อป้องกันน้ำและเศษเข้า เชื่อมอย่างเต็มที่เพื่อการปิดผนึกที่สมบูรณ์

(III) อุปกรณ์เสริมข้อต่อ

1. แผ่น Corbels / Gusset: corbels แบบ cantilevered หรือแผ่นเชื่อมต่อที่เชื่อมที่ด้านข้างของเสาที่ไม่ได้มาตรฐานเพื่อรองรับคานเหล็ก โครงถัก หรือส่วนค้ำยัน 2. แผ่นเชื่อมต่อแบบวงแหวนหรือด้านข้างถูกจัดเรียงตามขอบด้านนอกของขาเสา รองรับการเชื่อมต่อคานเหล็กหลายทิศทางและอุปกรณ์แนบกรอบผนังม่าน

3. แท่งรับแรงเฉือนได้รับการออกแบบมาสำหรับเสาท่อเหล็กรูปทรงพิเศษที่หุ้มด้วยคอนกรีตหรือเติมคอนกรีต ซึ่งช่วยเพิ่มการกระทำแบบคอมโพสิตระหว่างเหล็กและคอนกรีต

(IV) การป้องกันการกัดกร่อน การเคลือบ และมาตรการป้องกัน

1. การกำจัดสนิม: การพ่นทรายหรือการพ่นทรายแบบเต็มพื้นผิวถึงเกรด Sa2.5

2.ระบบเคลือบสี

o การป้องกันการกัดกร่อนแบบมาตรฐาน: สีรองพื้นอีพ็อกซี่ผสมสังกะสี + สีเคลือบขั้นกลาง + สีทับหน้า; ความหนาฟิล์มสีแห้งรวม: 80–160 μm

o สภาพแวดล้อมที่มีการกัดกร่อนสูง (ชายฝั่ง/สารเคมี): การชุบสังกะสีแบบจุ่มร้อน ความหนาของการเคลือบสังกะสี ≥ 85 μm

3. การป้องกันอัคคีภัย: การใช้สารเคลือบกันไฟ (ชนิดฟิล์มบางหรือฟิล์มหนา) ในพื้นที่ที่มีข้อกำหนดด้านความปลอดภัยจากอัคคีภัย

(V) วัสดุสิ้นเปลืองในการติดตั้ง

· โบลท์เชื่อมต่อ:โบลท์มาตรฐานและโบลท์ความแข็งแรงสูงเกรด 8.8/10.9 (สำหรับข้อต่อคาน-คอลัมน์)

· วัสดุสิ้นเปลืองในการเชื่อม:ลวดเชื่อมและอิเล็กโทรดที่ รองรับการใช้งาน กับโลหะ ฐานรอง/แผ่นรอง

· การวางตำแหน่งส่วนประกอบ แผ่นเชื่อมต่อชั่วคราว และตัวดึง (ติดตั้งไว้ล่วงหน้าที่โรงงาน)

(VI) การกำหนดค่าคอมโพสิตและอนุพันธ์

1. เสาท่อเหล็กรูปทรงพิเศษที่เติมคอนกรีต: ตัวเสามีคุณสมบัติอัดฉีดและรูระบายอากาศที่ขึ้นรูปไว้ล่วงหน้า การหล่อคอนกรีต C30/C40/C50 ที่ไซต์งานช่วยเพิ่มความสามารถในการรับน้ำหนักได้อย่างมาก

2. เสารูปทรงพิเศษที่หุ้มด้วยคอนกรีต: มีการเสริมแรงตามยาวและโกลนที่ด้านนอกของขาคอลัมน์ ตามด้วยแบบหล่อและการหล่อคอนกรีต ให้การทนไฟ การซึมผ่านไม่ได้ และเพิ่มความแข็ง

3. คอลัมน์รูปทรงพิเศษแบบขัดแตะ: การประกอบส่วนเหล็กหลายส่วนด้วยแผ่นระแนงหรือแถบร้อยเชือก ออกแบบมาเพื่อการใช้งานที่มีน้ำหนักเบาและระยะยาว

ที่สาม รายการจัดส่งที่สมบูรณ์

1. ตัวหลักของเสาเหล็กรูปทรงพิเศษ (รวมถึงตัวทำให้แข็ง แผ่นปลาย และตัวดึง)

2. แผ่นฐาน แผ่นด้านบน แผ่นหน้าแปลน และตัวทำให้แข็งที่เกี่ยวข้อง

3. สลักเกลียว สลักเกลียวโครงสร้าง และแผ่นชิม

4. Corbels แผ่นเชื่อมต่อและแผ่นดึง

5. ส่วนประกอบสำเร็จรูปพร้อมเคลือบหรือชุบสังกะสีแบบสมบูรณ์

6. ใบรับรองความสอดคล้องของผลิตภัณฑ์ ข้อมูลจำเพาะของวัสดุ รายงานการตรวจสอบการเชื่อม และบันทึกการตรวจสอบมิติ

IV. ความแตกต่างที่สำคัญจากคอลัมน์วงกลม/สี่เหลี่ยมทั่วไป

· ภาพตัดขวาง: ส่วนคอมโพสิตหลายแขนขาที่ไม่ได้มาตรฐาน พอดีกับผนังโดยไม่มีมุมยื่นออกมา คอลัมน์ทรงกลม/สี่เหลี่ยมมีหน้าตัดทึบมาตรฐาน

· การกำหนดค่า: แผ่นเชื่อมต่อแบบหลายทิศทางและชุดตัวทำให้แข็งหลายชุดเป็นมาตรฐานบนคอลัมน์ที่มีรูปร่างพิเศษ โดยทั่วไปแล้วเสาทรงกลมจะใช้แผ่นปลายและแผ่นฐานที่เรียบง่าย

· การใช้งาน: คอลัมน์ที่มีรูปทรงพิเศษทำให้ความต้องการเชิงพื้นที่ทางสถาปัตยกรรมสมดุลกับการรองรับน้ำหนักของโครงสร้าง คอลัมน์ทรงกลมให้ความสำคัญกับการรับน้ำหนักตามแนวแกน ความต้านทานแรงบิด และความต้านทานลมต่ำ

ข้อดีหลัก

1. เรขาคณิตที่ยืดหยุ่น: เสาเหล็กโครงสร้างที่มีรูปทรงสามารถปรับแต่งให้เป็นรูปทรงที่ไม่ได้มาตรฐานได้ เหมาะอย่างยิ่งกับโครงสร้างทางสถาปัตยกรรมที่ซับซ้อนและตำแหน่งมุม

2. การรับน้ำหนักที่แม่นยำ: โครงสร้างได้รับการปรับปรุงให้ตรงตามข้อกำหนดเฉพาะสำหรับการรับน้ำหนักที่ผิดปกติ แรงด้านข้าง และการรับน้ำหนักที่จุดเชื่อมต่อพิเศษ

3. ความสามารถในการปรับตัวเชิงพื้นที่: เหมาะสำหรับสถานการณ์ที่ไม่สามารถติดตั้งเสาทั่วไปได้ เช่น พื้นที่แคบ มุมที่ไม่เอื้ออำนวย และระดับพื้นเซ

4. การก่อสร้างเสาหิน: ผลิตสำเร็จรูปเป็นหน่วยเดียวในโรงงาน รับประกันความสมบูรณ์ของโครงสร้าง มีความแข็งแกร่งสูง และมีเสถียรภาพที่เหนือกว่า

5. การปรับแต่งตามความต้องการ: วัสดุ ขนาด ความสูง และอุปกรณ์เสริมในการเชื่อมต่อสามารถปรับแต่งให้เหมาะกับพิมพ์เขียวเฉพาะได้

6. การใช้งานที่หลากหลาย: เหมาะอย่างยิ่งสำหรับโครงโรงงานที่ไม่ได้มาตรฐาน โครงสร้างเหล็กของเทศบาล การก่อสร้างชั้นลอย อุปกรณ์รองรับ และคอลัมน์เฉพาะสำหรับคุณลักษณะทางสถาปัตยกรรม

จุดเด่นที่แตกต่าง

I. ข้อดีของพื้นที่ทางสถาปัตยกรรม

1. จัดแนวให้เข้ากับรูปแบบผนัง ไม่มีเสาภายในยื่นออกมา เสารูปตัว L รูปตัว T และรูปกางเขนวางชิดกับผนังที่มีแรงเฉือนหรือมุมผนังที่เติมเข้าไป ช่วยลดส่วนที่ยื่นออกมาซึ่งกินพื้นที่ใช้งาน ในทางตรงกันข้าม ท่อกลม เอชบีม และท่อสี่เหลี่ยมยื่นออกมาจากพื้นผิวผนัง ซึ่งรบกวนแผนผังพื้นและการจัดวางเฟอร์นิเจอร์ คอลัมน์รูปทรงเป็นตัวเลือกที่ต้องการสำหรับอาคารสาธารณะที่อยู่อาศัยและสำเร็จรูป

2. รองรับรูปแบบสถาปัตยกรรมที่ผิดปกติ สามารถขึ้นรูปคอลัมน์คอมโพสิตแบบโค้ง มุม ส่วนแปรผันได้ และแบบหลายเหลี่ยม ช่วยให้ผนังม่านโค้ง ด้านหน้าอาคารมีเอกลักษณ์เฉพาะตัว และโครงสร้างมุมแบบคานยื่นได้อย่างง่ายดาย ส่วนกลมมาตรฐาน สี่เหลี่ยม และเอชบีมได้รับการแก้ไข ทำให้ค่าใช้จ่ายในการปรับเปลี่ยนเป็นรูปทรงที่กำหนดเองสูงจนเกินไป

3. การใช้พื้นที่ให้เกิดประโยชน์สูงสุด คอลัมน์เหล่านี้ฝังอยู่ภายในผนังโดยยังคงรักษาความสามารถในการรับน้ำหนักที่เท่ากัน ช่วยประหยัดพื้นที่ใช้สอย มอบข้อได้เปรียบที่ชัดเจนสำหรับนักพัฒนาอสังหาริมทรัพย์ในการลดการจัดสรร "พื้นที่ส่วนกลาง" (อัตราส่วนพื้นที่ใช้สอยรวม)

ครั้งที่สอง ข้อดีด้านประสิทธิภาพของโครงสร้าง

1. การแชร์โหลดแบบหลายทิศทาง เข้ากันได้กับเค้าโครงไม้กางเขนที่มีคานหลายอันมาบรรจบกันและมีหน้าตัดคอมโพสิตหลายกิ่ง คานหลัก คานรอง และเหล็กค้ำแนวทแยงสามารถเชื่อมต่อได้ทั้งสี่ด้าน ประสิทธิภาพการรับน้ำหนักที่ข้อต่อคาน-เสานั้นเหนือกว่าเสากลมหรือสี่เหลี่ยมธรรมดา แม้ว่าท่อกลมจะเชื่อมต่อลำแสงได้ 360° แต่ก็ยากที่จะฝังไว้ภายในผนังภายใน คานตัว H ถูกจำกัดไว้เพียงสองทิศทางในการเชื่อมต่อตั้งฉาก (แกนแข็งแรงและแกนอ่อน)

2. ความสมบูรณ์ของแผ่นดินไหวที่แข็งแกร่ง: โดดเด่นด้วยการออกแบบแผ่นเหล็กคอมโพสิตหลายขาพร้อมตัวทำให้แข็งภายในหนาแน่น เมื่อรวมกับคอนกรีตแบบหล่อในที่หรือคอนกรีตสำเร็จรูป จะทำให้เกิดโครงสร้างคอนกรีตผสมเหล็กที่มีความแข็งด้านข้างสูงและทนต่อแรงเฉือนได้ดีเยี่ยม ให้ข้อได้เปรียบที่ชัดเจนในบริเวณที่มีแผ่นดินไหวรุนแรงสูง

3. หน้าตัดและความหนาของผนังที่ยืดหยุ่น: ช่วยให้สามารถปรับความหนาของแผ่นหรือความกว้างของแขนขาได้เพื่อปรับประสิทธิภาพของโครงสร้างให้เหมาะสมที่สุดโดยพิจารณาจากน้ำหนักในแนวตั้งที่แตกต่างกันไปตามความสูงของคอลัมน์ ในทางตรงกันข้าม ส่วนกลวงที่เป็นวงกลมหรือสี่เหลี่ยมจำเป็นต้องเปลี่ยนชิ้นส่วนทั้งหมดเพื่อเปลี่ยนเส้นผ่านศูนย์กลาง ส่งผลให้ต้นทุนการปรับเปลี่ยนสูงขึ้น

ที่สาม ความแตกต่างในการก่อสร้างและบูรณาการ

1. การบูรณาการอย่างราบรื่นกับระบบสำเร็จรูปและแบบหล่อเข้าที่: แขนขาของคอลัมน์สามารถฝังอยู่ภายในผนังได้ โดยมีการติดตั้งเหล็กเส้นหรือสตั๊ดเฉือนไว้ล่วงหน้า เพื่อให้สามารถเทคอนกรีตโดยตรงเพื่อสร้างคอลัมน์คอมโพสิตได้ สิ่งนี้นำเสนอความหลากหลายมากกว่าระบบเสาเหล็กทั่วไป (เช่น ท่อเหล็กเติมคอนกรีตหรือคอนกรีตเสริมเหล็ก)

2. รายละเอียดการเชื่อมต่อตามความต้องการ: สามารถเชื่อมแผ่นดึงและคอร์เบลได้อย่างแม่นยำตรงที่คานเชื่อมต่อ โดยไม่ถูกจำกัดโดยรูปร่างหน้าตัดของคอลัมน์ ส่วนที่เป็นวงกลมหรือสี่เหลี่ยมจำเป็นต้องมีการประมวลผลที่ซับซ้อนมากขึ้น เช่น การติดตั้งปลอกรัดหรือรูตัด

3. การแบ่งส่วนที่ยืดหยุ่น: อำนวยความสะดวกในการเปลี่ยนเส้นผ่านศูนย์กลางได้ง่ายระหว่างระดับสูงและต่ำเพื่อรองรับการรับน้ำหนักของพื้นที่แตกต่างกัน ขนาดหน้าตัดสามารถปรับได้ทีละชั้นโดยไม่จำเป็นต้องเปลี่ยนข้อกำหนดเฉพาะของวัสดุหลักสำหรับทั้งคอลัมน์

IV. ข้อดีด้านสุนทรียภาพและการใช้งานเฉพาะด้าน

1. โครงสร้างปกปิด: เสาซ่อนอยู่ภายในผนัง ทำให้ภายนอกอาคารดูสะอาดตา ไร้โครงเหล็กเปลือย โดยทั่วไปแล้วเสาทรงกลมและสี่เหลี่ยมมักจะถูกเปิดเผย—มักใช้ในภูมิประเทศหรือสนามกีฬา—และไม่สามารถปกปิดได้

2. มุมและรูปทรงที่ไม่มีใครเทียบได้: เหมาะสำหรับมุมอาคาร ขอบหลุมแสง และตำแหน่งปล่องบันไดที่ไม่ปกติซึ่งมีเฉพาะเสารูปตัว L เท่านั้นที่เหมาะกับเค้าโครง ประเภทคอลัมน์ทั่วไปมักไม่เหมาะกับการกำหนดค่าเหล่านี้

V. การเปรียบเทียบต้นทุนและวงจรชีวิต

จุดแข็ง

โครงการผนังเฉือนที่อยู่อาศัยและสำเร็จรูป: ประหยัดแรงงานและวัสดุในงานโยธา (การฉาบปูนและองค์ประกอบโครงสร้างรอง) ส่งผลให้ต้นทุนโดยรวมลดลง ขจัดความจำเป็นในการหุ้มหรือหุ้มตกแต่งแบบกำหนดเองที่มีราคาแพงสำหรับรูปทรงที่ซับซ้อน

จุดอ่อน

เสากลางแจ้งแบบสแตนด์อโลนหรือสถานที่เปิดโล่งช่วงกว้าง: ต้นทุนวัสดุและการผลิตสูงกว่าต้นทุนส่วนกลวงทรงกลม ทำให้ประหยัดน้อยลงในการใช้งานเฉพาะเหล่านี้

วี. การวางตำแหน่งที่แม่นยำและการสร้างความแตกต่างของผลิตภัณฑ์คู่แข่ง

· เสาเหล็กรูปตัว H: โครงมาตรฐาน โรงงานอุตสาหกรรมแบบเปิดโล่ง

· คอลัมน์ส่วนกลวงแบบวงกลม (CHS): สถานที่ที่มีช่วงกว้าง เสาสูงตระหง่าน โครงสร้างภูมิทัศน์กลางแจ้ง

· คอลัมน์ส่วนกลวงแบบเหลี่ยม (SHS): เฟรมเวิร์กขนาดเล็กทั่วไป รองรับง่าย

· เสาเหล็กรูปทรงสั่งทำพิเศษ: ยูนิตพักอาศัยสำเร็จรูป โครงสร้างผนังรับแรงเฉือน การออกแบบสถาปัตยกรรมที่ไม่ปกติ เสามุมซ่อนเร้น

กระบวนการผลิตเสาเหล็กโครงสร้างรูปทรง

I. การตัดวัสดุ

1. ตรวจสอบคุณภาพวัสดุเมื่อจัดส่งจาน เรียบและระดับแผ่นเหล็ก Q235B/Q355B

2. ตัดส่วนประกอบ (แผ่นหน้าแปลนหลัก/รอง ตัวทำให้แข็ง แผ่นฐาน แผ่นเชื่อมต่อ) ให้เป็นขนาดที่พัฒนาแล้วโดยใช้เปลวไฟ CNC หรือเครื่องตัดพลาสม่า ทำการบากขอบพร้อมกัน

3. อนุญาตให้มีการหดตัวของรอยเชื่อม ใช้เทมเพลตสำหรับการจัดวางและการตัดชิ้นส่วนที่ผิดปกติหรือไม่ได้มาตรฐาน

ครั้งที่สอง การบำบัดส่วนประกอบล่วงหน้า

บดขอบและมุมของชิ้นส่วนขนาดเล็ก (ตัวทำให้แข็ง แผ่นเชื่อมต่อ) เพื่อขจัดเสี้ยน ทำเครื่องหมายเส้นโครงร่างบนชิ้นส่วนที่ต้องใช้สลักรับแรงเฉือนแบบฝัง

ที่สาม การประกอบและการขึ้นรูปจิ๊ก (กระบวนการหลัก)

1. ตั้งค่าจิ๊ก/ฟิกซ์เจอร์ประกอบเฉพาะ สร้างจุดอ้างอิงตำแหน่งตามประเภทหน้าตัด (L, T, รูปกางเขน หรือเหลี่ยม)

2. วางตำแหน่งแผ่นหน้าแปลนหลักและยึดให้แน่นด้วยที่หนีบ ควบคุมระยะห่างของหน้าแปลน แนวดิ่ง และขนาดหน้าตัด

3. ติดตั้งตัวทำให้แข็งตามขวางภายในและซี่โครงแนวตั้งเข้าไปในช่องเป็นชั้น ๆ ปลอดภัยชั่วคราวด้วยการเชื่อมตะปู

ประกอบคอลัมน์ที่ผิดปกติของส่วนตัวแปรในส่วนต่างๆ แยกส่วนการเปลี่ยนภาพล่วงหน้า (ความกว้างต่างกัน) ออกจากกัน

IV. การเชื่อมหลัก

1. ทำการเชื่อมแบบหลายรอบแบบเต็มรูบนตะเข็บหลักโดยใช้การเชื่อมอาร์คแบบจุ่ม (SAW) หรือการเชื่อมแบบป้องกันก๊าซ CO2

2. จัดลำดับความสำคัญของการเชื่อมด้วยไฟฟ้าสแลกสำหรับซี่โครงที่ปิดอยู่ภายใน

3. จำแนกรอยเชื่อมในโซนการเชื่อมต่อคานและคอลัมน์เป็นเกรด I; ทำเครื่องหมายรอยเชื่อมที่เสร็จสมบูรณ์สำหรับการทดสอบแบบไม่ทำลาย (NDT) ในภายหลัง

V. การแก้ไขหลังการเชื่อม

การบิดและการโค้งด้านข้างที่เกิดจากการเชื่อมที่ถูกต้องโดยใช้การผสมผสานระหว่างการให้ความร้อนด้วยเปลวไฟและเครื่องมือกล ความตรงของคอลัมน์ควบคุมและเกณฑ์ความคลาดเคลื่อนของเรขาคณิตภาคตัดขวาง กำจัดการเสียรูปที่เกิดจากความเค้นในการเชื่อม

วี. สิ้นสุดการตัดเฉือน

ตัดเฉือนปลายทั้งสองของคอลัมน์โดยใช้การกัดปาดหน้าหรือการกัดคว้านแบบพื้นเพื่อให้แน่ใจว่ามีความเรียบและตั้งฉาก สำหรับเสาที่เชื่อมต่อกับหน้าแปลน รูโบลต์เครื่องจักร และข้อต่อเดือย (แรบเบท) ปกเกล้าเจ้าอยู่หัว การประกอบสิ่งที่แนบมาและการเชื่อม

1. ประกอบและเชื่อมแผ่นฐานและแผ่นด้านบนที่มีรูปทรงแบบกำหนดเองเข้ากับเพลาคอลัมน์ เชื่อมตัวทำให้แข็งเข้ากับแผ่นฐานอย่างสมบูรณ์

2. วางตำแหน่งและเชื่อมคอร์เบลภายนอก แผ่นดึง และแผ่นเชื่อมต่อสำหรับคานหลักและคานรองตามพิกัดการวาด

3. การเชื่อมแบบยกของร้านค้า

8. ปฏิบัติการเจาะ

ใช้เครื่องเจาะ CNC เพื่อเจาะรูสำหรับสลักเกลียวและสลักเกลียวที่มีความแข็งแรงสูง เพื่อให้มั่นใจว่าความแม่นยำของรูเป็นไปตามมาตรฐาน

ทรงเครื่อง การทดสอบแบบไม่ทำลาย (NDT)

ทำการทดสอบด้วยคลื่นเสียงความถี่สูง (UT) 100% บนรอยเชื่อมเกรด I ดำเนินการตรวจสอบการสุ่มตัวอย่างรอยเชื่อมเกรด II ตามข้อกำหนด ทำงานใหม่และตรวจสอบรอยเชื่อมที่ไม่เป็นไปตามข้อกำหนดอีกครั้ง

X. กำจัดสนิมและป้องกันการกัดกร่อน

ทำการยิงระเบิดโดยรวมถึงเกรด Sa2.5 ใช้สีรองพื้นอีพ็อกซี่ที่อุดมด้วยสังกะสีมาตรฐาน สีชั้นกลาง และสีทับหน้า ใช้การเคลือบสารหน่วงไฟในเขตป้องกันอัคคีภัยที่กำหนด ใช้การชุบสังกะสีแบบจุ่มร้อนในบริเวณที่ต้องการตามสภาพแวดล้อม

จิน การทำเครื่องหมาย การตรวจสอบ และคลังสินค้า

ทำเครื่องหมายส่วนประกอบด้วยหมายเลขแกน ระดับพื้น และการวางแนวการติดตั้ง ดำเนินการตรวจสอบขนาด รอยเชื่อม และการป้องกันการกัดกร่อนอย่างครอบคลุม ออกเอกสารประกันคุณภาพและบรรจุภัณฑ์เพื่อการจัดส่ง

สิบสอง กระบวนการเฉพาะสำหรับคอลัมน์ที่ไม่ซ้ำหรือมีรูปร่าง

1. คอลัมน์รูปทรงโค้งส่วนต่างๆ: สร้างแผ่นโค้งโดยใช้จิ๊กดัด ทดลองประกอบเป็นส่วนๆ ก่อนการเชื่อมปิดขั้นสุดท้าย

2. เสารูปทรงคอนกรีตเสริมเหล็ก: ติดตั้งสตั๊ดเฉือนไว้ล่วงหน้าที่ด้านนอกของเสา สำรองรูสำหรับอัดฉีดและระบายอากาศ

3. คอลัมน์ที่มีรูปทรงขัดแตะหลายสมาชิก: ประกอบชิ้นส่วนหลักด้วยแผ่นระแนงหรือแถบเชือกผูกเป็นส่วนๆ จัดส่งเป็นส่วนๆ เพื่อประกอบนอกสถานที่

สิบสาม การเปรียบเทียบโดยย่อ: คอลัมน์เหล็กโครงสร้างรูปทรงกับคอลัมน์ส่วนกลวงแบบวงกลม (CHS)

1. คอลัมน์ CHS: การรีดแผ่นตามด้วยการเชื่อมตะเข็บเส้นรอบวง คอลัมน์ที่มีรูปทรง: การประกอบแผ่นหลายแผ่น การสร้างโดยใช้จิ๊ก และซี่โครงที่ทำให้แข็งจำนวนมาก

2. คอลัมน์ CHS: การกลึงปลายหน้าอย่างง่าย คอลัมน์ที่มีรูปทรง: ใบหน้าปลายที่ไม่เรียบหลายหน้าจำเป็นต้องทำการกัดปาดหน้าอย่างกว้างขวาง

พารามิเตอร์ประสิทธิภาพหลัก

I. พารามิเตอร์ทางเรขาคณิต

1. รูปร่างหน้าตัดทั่วไป: รูปตัว L, รูปตัว T, รูปกางเขน, คอมโพสิตหลายเหลี่ยมและคอลัมน์โค้งส่วนแปรผัน ความหนาของหน้าแปลน/แผ่นราง: 8–60 มม. ความกว้างขาเดียว: 100–600 มม.

2. ความคลาดเคลื่อนของผลิตภัณฑ์สำเร็จรูป

· ความตรงของคอลัมน์: ≤L/1000;

· ส่วนเบี่ยงเบนมิติหน้าตัด:±2–3 มม.

· ความตั้งฉากของปลายหน้า:≤1/10 ของความหนาของแขนขา

3. ความยาวส่วนเดียว: มาตรฐาน 9 ม./12 ม. การประกบแบบแบ่งส่วนใช้สำหรับคอลัมน์สูงเป็นพิเศษ

ครั้งที่สอง พารามิเตอร์ทางกลของวัสดุ

วัสดุหลัก: Q235B, Q355B

หมายเหตุ: แนะนำให้ใช้ Q355NL สำหรับโครงการที่มีอุณหภูมิต่ำพร้อมประสิทธิภาพการกระแทกที่อุณหภูมิต่ำตามเกณฑ์

ที่สาม ลักษณะการทำงานของโครงสร้างที่สำคัญ

1. ลักษณะความแข็ง: ส่วนคอมโพสิตหลายแขนขา; โมเมนต์ความเฉื่อยในทิศทาง X และ Y สามารถปรับได้อย่างยืดหยุ่นโดยความกว้างของแขนขาและความหนาของแผ่นที่แตกต่างกัน ความต้านทานด้านข้างและแรงเฉือนที่เหนือกว่าเมื่อเปรียบเทียบกับส่วนกลวงสี่เหลี่ยมมาตรฐาน (SHS) หรือคาน H เหมาะสำหรับใช้ร่วมกับผนังรับแรงเฉือน

2. ประสิทธิภาพแผ่นดินไหว: มีซี่โครงทำให้แข็งตามยาวและตามขวางภายใน ความแข็งของข้อต่อสูง เหมาะอย่างยิ่งสำหรับโซนที่มีแผ่นดินไหวรุนแรงสูง สามารถห่อหุ้มด้วยคอนกรีตเพื่อสร้างเป็นเสาคอนกรีตเสริมเหล็ก ซึ่งสามารถรับน้ำหนักได้มากกว่าสองเท่า

3. ความสามารถในการปรับตัว: ช่วยให้ความหนาของผนังและความกว้างของแขนขาเปลี่ยนแปลงได้ สามารถปรับหน้าตัดได้ตามความสูงของเสาได้ตามต้องการ ให้ข้อได้เปรียบทางเศรษฐกิจที่สำคัญสำหรับโครงสร้างที่รับน้ำหนักได้มากที่ชั้นบนและมีน้ำหนักเบากว่าที่ชั้นล่าง

4. ความต้านทานลม: ไม่มีการสัมผัสเมื่อฝังอยู่ในผนัง (ภาระลมเล็กน้อย) สำหรับเสาที่ไม่ได้มาตรฐานแบบเปิดโล่ง ความต้านทานลมจะสูงกว่าท่อกลม แต่ต่ำกว่าคาน H

IV. พารามิเตอร์คุณภาพการเชื่อม

1. ข้อต่อคาน-คอลัมน์และรอยเชื่อมประกบหลัก: รอยเชื่อมเกรด I; การทดสอบอัลตราโซนิก 100% (UT)

2. การเชื่อมซี่โครงรอง: การเชื่อมเกรด II; การตรวจสอบแบบสุ่ม 20% ผ่าน UT; คุณสมบัติทางกลของการเชื่อมตรงกับหรือเกินกว่าคุณสมบัติของโลหะฐาน

V. ข้อมูลจำเพาะการป้องกันการกัดกร่อนและการกันไฟ

1. เกรดกำจัดสนิม: การยิงระเบิดโดยรวมถึง Sa2.5;

2. การเคลือบมาตรฐาน: ไพรเมอร์ที่อุดมด้วยสังกะสีอีพ็อกซี่ + เคลือบชั้นกลางอีพ็อกซี่ไมกาเซียสเหล็กออกไซด์ + เคลือบทับหน้า; ความหนาของฟิล์มแห้งรวม: 80–160 μm;

3. การป้องกันการกัดกร่อนชายฝั่ง: การชุบสังกะสีแบบจุ่มร้อน≥85μm;

4. การกันไฟ: อัตราการทนไฟ 1-3 ชั่วโมงโดยใช้สารเคลือบกันไฟแบบฟิล์มบางหรือฟิล์มหนาที่ใช้ร่วมกันได้

วี. ข้อมูลจำเพาะการเชื่อมต่อ

1. แผ่นฐานเสา: แผ่นรูปทรงสั่งทำพิเศษ (หนา 16–60 มม.) พร้อมสลักเกลียว M20–M64

2. การเชื่อมต่อบีมกับคอลัมน์: สลักเกลียวความแข็งแรงสูงเกรด 8.8 / 10.9;

3. คอลัมน์คอมโพสิตคอนกรีตเหล็ก: กระดุมเฉือน Φ19 เชื่อมกับด้านนอกของคอลัมน์เพื่อเพิ่มความแข็งแรงพันธะระหว่างเหล็กและคอนกรีต

ปกเกล้าเจ้าอยู่หัว ข้อมูลจำเพาะเพิ่มเติมสำหรับเสารูปทรงคอนกรีตเสริมเหล็ก

การหุ้มคอนกรีต (ภายใน/ภายนอก): โดยทั่วไปคือเกรด C30, C40 หรือ C50 ตัวเสามีการอัดฉีดขึ้นรูปและรูระบายอากาศ

8. จะแยกแยะระหว่างผลิตภัณฑ์ทั้งสามประเภทได้อย่างไร

· คอลัมน์ส่วนกลวงแบบวงกลม (CHS): คุณสมบัติไอโซโทรปิก ต้านทานลมต่ำ เหมาะสำหรับโครงสร้างช่วงยาวแบบเปิดโล่ง

· เหล็กกล้าหน้าตัด H: แกนแข็งและแกนอ่อนที่แตกต่างกัน เป็นมาตรฐานสำหรับโครงโรงงานอุตสาหกรรม

· เสาเหล็กโครงสร้างรูปทรง: หน้าตัดยืดหยุ่น ปกปิดภายในผนังได้ ปรับความแข็งได้สองทิศทาง เฉพาะสำหรับการก่อสร้างที่อยู่อาศัยสำเร็จรูป
