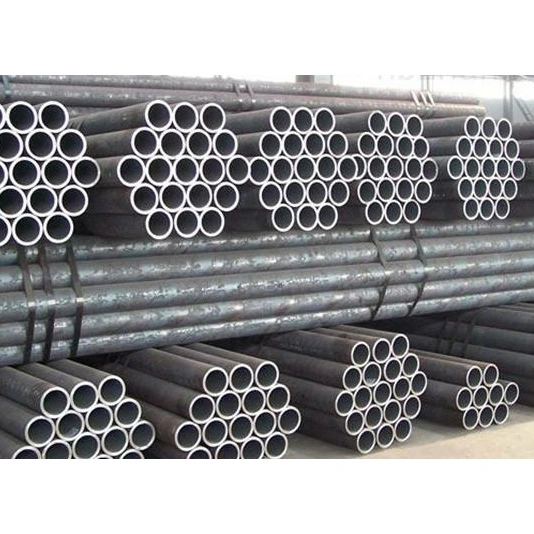

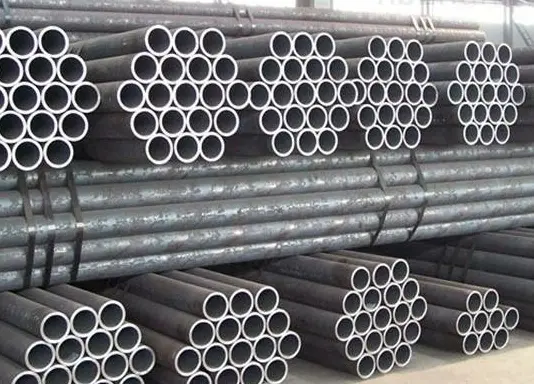

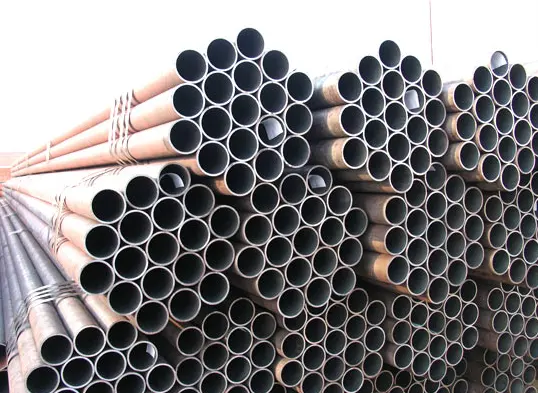

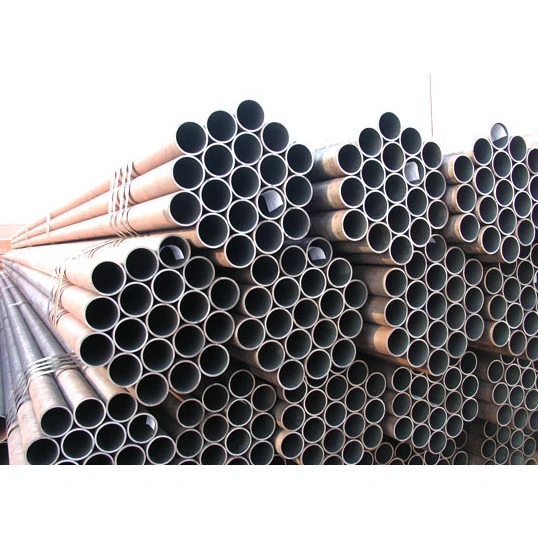

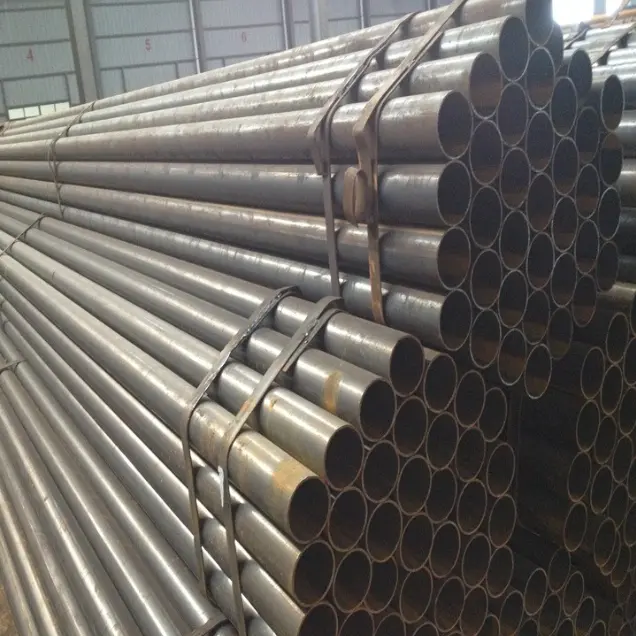

ท่อเหล็กโครงสร้างกลมไร้รอยต่อ

ในฐานะผู้ผลิตจีนที่เชื่อถือได้และซัพพลายเออร์ส่วนประกอบโครงสร้างเหล็กแบบครบวงจร HAISHENG นำเสนอท่อเหล็กโครงสร้างทรงกลมไร้รอยต่อจากสต็อก ท่อเหล่านี้ถูกสร้างขึ้นจากเหล็กแท่งแข็งผ่านกระบวนการต่างๆ เช่น การรีดร้อนและการดึงเย็น ส่งผลให้ได้โครงสร้างที่ไร้รอยต่อและรวมกันเป็นหนึ่งเดียว เป็นไปตามมาตรฐานเช่น GB/T 8163 และ GB/T 6479 โดยมีเกรดวัสดุทั่วไปรวมถึง 20# และ Q355B

ท่อเหล็กโครงสร้างกลมไร้รอยต่อมีลักษณะอย่างไร?

I. ลักษณะทางกลและโครงสร้าง

1. สร้างขึ้นจากการกลิ้งและการเจาะแบบรวมโดยไม่มีตะเข็บเชื่อม ผนังท่อมีโครงสร้างจุลภาคที่มีความหนาแน่นสม่ำเสมอและมีความสามารถในการรับน้ำหนักรอบทิศทางที่มั่นคง พวกเขามีประสิทธิภาพเหนือกว่าท่อเชื่อมในแง่ของความต้านทานแรงดันสูง ความทนทานต่ออุณหภูมิสูง และความต้านทานต่อความล้า

2. ความสามารถในการปิดผนึกและการรับแรงดันที่ดีเยี่ยม พร้อมความต้านทานการรั่วไหลและการระเบิดที่โดดเด่น ทำให้เหมาะสำหรับการดำเนินงานที่มีแรงดันอย่างต่อเนื่องในระยะยาว

3. พื้นผิวด้านในและด้านนอกเรียบ ความหนาของผนังสม่ำเสมอ และความแข็งแกร่งของโครงสร้างสูง สามารถทนต่อแรงเค้นที่ซับซ้อน เช่น แรงดึง แรงอัด การโค้งงอ และแรงบิด

ครั้งที่สอง ข้อดีด้านการผลิตและประสิทธิภาพ

1. มีจำหน่ายทั้งแบบรีดร้อนและดึงเย็น: ท่อรีดร้อนเหมาะสำหรับเส้นผ่านศูนย์กลางขนาดใหญ่ ผนังหนา และการใช้งานที่อุณหภูมิสูง ท่อดึงเย็นให้ความแม่นยำในมิติสูงและคุณภาพพื้นผิวที่เหนือกว่า ทำให้เหมาะสำหรับเครื่องจักรที่มีความแม่นยำและท่อที่มีเส้นผ่านศูนย์กลางเล็ก

2. ตัวเลือกวัสดุที่หลากหลาย การอบชุบด้วยความร้อน เช่น การชุบแข็งและการอบคืนตัว หรือการทำให้เป็นมาตรฐาน สามารถนำไปใช้เพื่อเพิ่มความแข็งแรงและความเหนียว ทำให้เหมาะสำหรับสถานการณ์การโหลดหนักและการโหลดแบบวนรอบ

3. ประสิทธิภาพอุณหภูมิสูงและต่ำที่ยอดเยี่ยมพร้อมช่วงอุณหภูมิการทำงานที่กว้าง ทนต่อการแตกหักเปราะที่อุณหภูมิต่ำ

ที่สาม ลักษณะการประมวลผลและการใช้งาน

1. เหมาะสำหรับการตัด กลึง รีดเกลียว ดัด เชื่อม และรักษาความร้อน ความสามารถในการแปรรูปที่ดีเยี่ยมทำให้เหมาะสำหรับการผลิตส่วนประกอบทางกลและข้อต่อท่อที่มีความแม่นยำ 2. วิธีการเชื่อมต่อที่ยืดหยุ่น: รองรับการเชื่อมต่อหน้าแปลน เกลียว รอย และการบีบอัดเพื่อตอบสนองความต้องการการประกอบอุตสาหกรรมต่างๆ

3. สามารถผ่านการบำบัด เช่น การชุบสังกะสี การเคลือบป้องกันการกัดกร่อน และการทู่เพื่อเพิ่มความต้านทานการกัดกร่อน ทำให้เหมาะสำหรับสภาพแวดล้อมการทำงานที่ซับซ้อน

IV. ลักษณะการจัดซื้อและต้นทุน

1. กระบวนการผลิตที่ซับซ้อนและกำลังการผลิตที่ค่อนข้างต่ำส่งผลให้ราคาสูงขึ้นเมื่อเทียบกับท่อเหล็กเชื่อมที่มีข้อกำหนดเดียวกัน

2. สินค้าคุณภาพสูงหรือข้อกำหนดพิเศษมีจำนวนจำกัด ขนาดที่ไม่ได้มาตรฐานบางขนาดต้องมีการผลิตแบบกำหนดเอง ส่งผลให้ระยะเวลาในการจัดส่งนานขึ้น

V. ข้อจำกัดในการใช้งาน

1. แม้ว่าท่อเหล็กโครงสร้างทรงกลมไร้รอยต่อจะให้ประสิทธิภาพโดยรวมที่ยอดเยี่ยม แต่ก็หนักกว่าและต้องการวัสดุมากกว่าท่อเชื่อมที่มีข้อกำหนดเดียวกัน ส่งผลให้ความคุ้มค่าด้านต้นทุนลดลงสำหรับการใช้งานโยธาที่อุณหภูมิแวดล้อมแรงดันต่ำมาตรฐาน

2. ใช้เป็นหลักในการใช้งานทางอุตสาหกรรมที่สำคัญซึ่งเกี่ยวข้องกับแรงดันสูง อุณหภูมิสูง หรือสภาวะที่เป็นอันตราย โดยทั่วไปจะไม่ใช้กับส่วนประกอบเสริมที่รับน้ำหนักต่ำ เช่น นั่งร้านมาตรฐานหรือราวกั้นแบบธรรมดา

การใช้และขอบเขตการใช้งาน

I. การใช้งานหลัก

1. การขนส่งของเหลวแรงดันสูง

การขนส่งน้ำแรงดันสูง ไอน้ำ อากาศอัด น้ำมัน ก๊าซ และสารเคมี ลักษณะที่ไร้รอยต่อและความสามารถในการปิดผนึกที่เหนือกว่าช่วยลดความเสี่ยงในการรั่วไหล

2. ท่อความร้อนและหม้อไอน้ำ

ใช้สำหรับผนังน้ำหม้อไอน้ำ เครื่องทำความร้อนยิ่งยวด เฮดเดอร์ และเครือข่ายท่อส่งความร้อนหลัก ที่สามารถทนต่อสภาวะอุณหภูมิสูงและแรงดันสูงได้

3. อุตสาหกรรมเคมีภัณฑ์และการผลิตส่วนประกอบภาชนะรับความดัน

หัวฉีดเครื่องปฏิกรณ์ มัดท่อแลกเปลี่ยนความร้อน ท่อกระบวนการทางเคมี และท่อป้องกันการกัดกร่อน เหมาะสำหรับสภาพแวดล้อมทางเคมีที่ซับซ้อน

4. การผลิตชิ้นส่วนเครื่องจักรกล

กระบอกไฮดรอลิก กระบอกนิวแมติก บุชชิ่ง ช่องว่างเครื่องจักรที่มีความแม่นยำ เพลาขับ และส่วนประกอบท่อรับน้ำหนักสำหรับเครื่องจักรก่อสร้าง

5. วิศวกรรมน้ำมัน ก๊าซ และพลังงาน

สายสกัดและส่งน้ำมันและก๊าซธรรมชาติ ท่อรวบรวม และท่อเสริมสำหรับการขุดเจาะและสกัดบ่อน้ำมัน

6. ส่วนประกอบโครงสร้างเหล็กสำหรับงานหนัก

เสาท่อกลมแรงดันสูง โครงถักสำหรับงานหนัก อุปกรณ์รองรับน้ำหนัก และส่วนประกอบท่อรับน้ำหนักสำหรับเครื่องจักรขนาดใหญ่

7. การวางท่อสำหรับสภาวะการทำงานเฉพาะทาง

ท่ออุณหภูมิต่ำ ท่ออุปกรณ์ไครโอเจนิก สายขนส่งสำหรับสื่อไวไฟหรือวัตถุระเบิด และท่อดับเพลิงแรงดันสูง

ครั้งที่สอง ขอบเขตการสมัคร

1. พลังงานและพลังงานความร้อน: ท่อหม้อไอน้ำ เครือข่ายการจ่ายไอน้ำ และท่อเสริมสำหรับอุปกรณ์ผลิตไฟฟ้าในโรงไฟฟ้าพลังความร้อนและโคเจนเนอเรชั่น

2. อุตสาหกรรมปิโตรเคมี: ดำเนินการท่อ สายรวบรวมและส่งสัญญาณ และส่วนประกอบท่อสำหรับอุปกรณ์ปฏิกิริยาในโรงกลั่น โรงงานเคมี และแหล่งน้ำมัน/ก๊าซ

3. เครื่องจักรกลหนัก: ส่วนประกอบท่อและชิ้นส่วนเพลาที่แม่นยำสำหรับอุปกรณ์ไฮดรอลิก เครื่องจักรก่อสร้าง เครื่องมือกล และการผลิตยานพาหนะ

4. การป้องกันอัคคีภัยเทศบาล: เครือข่ายท่อดับเพลิงแรงดันสูงในเมืองและระบบจ่ายน้ำแรงดันสูงทางอุตสาหกรรม

5. โครงสร้างเหล็กทางสถาปัตยกรรม: ท่อคอลัมน์รับน้ำหนักและส่วนประกอบโครงสร้างหลักสำหรับโรงงานอุตสาหกรรมหนัก สนามกีฬา และโครงถักขนาดใหญ่

6. การต่อเรือและการบินและอวกาศ: ท่อขับเคลื่อนทางทะเล ระบบไฮดรอลิก และท่อที่มีความแม่นยำสำหรับการใช้งานด้านการบินและอวกาศ

7. เครื่องทำความเย็นและไครโอเจนิกส์: ห้องเย็น อุปกรณ์แช่แข็ง และท่อสำหรับขนส่งไนโตรเจนเหลวหรือออกซิเจนเหลว

ที่สาม ความแตกต่างในการคัดเลือก

· ท่อไร้ตะเข็บรีดร้อน: ส่วนใหญ่มีเส้นผ่านศูนย์กลางใหญ่และมีผนังหนา ใช้กันทั่วไปสำหรับท่อหลักที่มีอุณหภูมิสูงและแรงดันสูงและส่วนประกอบโครงสร้างที่รับน้ำหนักขนาดใหญ่

· ท่อไร้รอยต่อดึงเย็น: โดดเด่นด้วยเส้นผ่านศูนย์กลางเล็กกว่า ความแม่นยำ มิติสูง และการตกแต่งพื้นผิวเรียบ ที่ใช้กันทั่วไปสำหรับเครื่องจักรที่มีความแม่นยำ ท่อเครื่องมือวัด และอุปกรณ์ไฮดรอลิก

พารามิเตอร์ประสิทธิภาพของท่อเหล็กโครงสร้างกลมไม่มีรอยต่อ

I. มาตรฐานผู้บริหาร (ใช้กันทั่วไป)

· GB/T 8162: ท่อเหล็กไร้ตะเข็บสำหรับงานโครงสร้าง

· GB/T 8163: ท่อเหล็กไร้ตะเข็บสำหรับการขนส่งของเหลว

· GB 3087: ท่อเหล็กไร้รอยต่อสำหรับหม้อไอน้ำแรงดันต่ำและปานกลาง

· GB 5310: ท่อเหล็กไร้ตะเข็บสำหรับหม้อไอน้ำแรงดันสูง

· GB 9948: ท่อเหล็กไร้รอยต่อสำหรับการแตกตัวของปิโตรเลียม

ครั้งที่สอง ข้อมูลจำเพาะมิติ

1) ช่วงเส้นผ่านศูนย์กลางภายนอก (D)

·รีดร้อน: 219–1200 มม. (ขนาดทั่วไป: 57, 76, 89, 108, 159, 219, 273, 325)

·ดึงเย็น / รีดเย็น: 6–219 มม. (ขนาดท่องานละเอียดทั่วไป: 16, 20, 25, 32, 38, 42, 48)

2) ช่วงความหนาของผนัง (t)

·รีดร้อน: ≥3มม. ความหนาสูงสุดสามารถเกิน 100 มม

·ดึงเย็น: 0.5–10 มม

3) ความยาว

·รีดร้อน: 6–12 ม. (ปกติ 9–12 ม.)

·ดึงเย็น: 2–6 ม. มีความยาวคงที่

4) ความคลาดเคลื่อนมิติ (ทั่วไป)

· เส้นผ่านศูนย์กลางภายนอก/O.D.: ± 0.5 มม. หรือ ± 1% (แล้วแต่จำนวนใดจะเข้มงวดกว่า)

·ความหนาของผนัง: +15% / −12.5%

·ท่อความแม่นยำดึงเย็น: ความทนทานต่อ OD สูงถึง ± 0.05 มม. ความหนาของผนัง ±0.05 มม

5) น้ำหนักตามทฤษฎี (กก./ม.)

W=(D−t)×t×0.02466

ที่สาม พารามิเตอร์คุณสมบัติทางกล (อุณหภูมิแวดล้อม เกรดทั่วไป)

1) ท่อเหล็กคาร์บอน (เกรด 10#, 20#)

เกรด 10#:

ความต้านแรงดึง (Rm): ≥335 MPa

ความแข็งแรงของผลผลิต (ReL): ≥205 MPa

การยืดตัวหลังจากการแตกหัก (A): ≥24%

เกรด 20# (พบมากที่สุด):

฿: 410–550 MPa

ReL: ≥245 MPa MPaA: ≥25%

2) เหล็กกล้าความแข็งแรงสูงผสมต่ำ (Q345B/Q355B)

· RM:470–630 mpa

·ReL: ≥345 MPa

·ก: ≥20%

3) หม้อไอน้ำทั่วไป/เกรดแรงดันสูง (20G, 15CrMoG, 12Cr1MoV)

·20G: RM 410–550 MPa, ReL ≥245 MPa

·15CrMo: Rm 440–640 MPa, ReL ≥295 MPa

4) ความแข็ง (HB)

·20#, Q345: ประมาณ. 137–197 ฮ

·โลหะผสมเหล็กชุบแข็งและอบคืนตัว:200–280 HB

IV. พารามิเตอร์ความดันและอุณหภูมิ

1) แรงกดดันในการทำงาน (ค่าเชิงประจักษ์ 20#/GB/T8163)

·อุณหภูมิแวดล้อม: ≤10 MPa (100 บาร์)

·ท่อบอยเลอร์ (20G): ≤16 MPa

·หม้อต้มแรงดันสูง (12Cr1MoV): สูงถึง 25 MPa+

2) อุณหภูมิที่ใช้บังคับ

·ท่อของเหลวทั่วไป (20#): −20 ถึง 350°C

·ท่อบอยเลอร์ (20G): ≤450°C

·โลหะผสมทนความร้อน (15CrMo/12Cr1MoV): ≤550–580°C

· เหล็กกล้าอุณหภูมิต่ำ (Q345D):ใช้งานได้ที่ −40°C

3) แรงดันทดสอบอุทกสถิต (มาตรฐาน)

·GB/T8163: P=2⋅σ⋅t/D (σ = 60% ของความแข็งแรงของผลผลิตที่ระบุ); โดยทั่วไปคือ 6–10 MPa ค้างไว้เป็นเวลา 10–30 วินาที

V. คุณสมบัติทางกายภาพ (โดยประมาณที่อุณหภูมิห้อง)

·ความหนาแน่น: 7.85 ก./ซม.³

·โมดูลัสความยืดหยุ่น: 2.06×10⁵ MPa

·อัตราส่วนปัวซอง: 0.3

· การนำความร้อน: ประมาณ 45 วัตต์/(เมตร·เคลวิน)

· ค่าสัมประสิทธิ์การขยายตัวเชิงเส้น:ประมาณ 12 × 10⁻⁶ /°ซ

วี. กระบวนการผลิตและคุณภาพพื้นผิว

· ไร้รอยต่อ (ไม่มีตะเข็บเชื่อม) โครงสร้างจุลภาคสม่ำเสมอ ปราศจากจุดอ่อนด้านความแข็งแรงที่เกี่ยวข้องกับตะเข็บเชื่อม

· ดึงเย็น: พื้นผิวเรียบ (Ra 3.2–12.5 μm) ความแม่นยำของมิติสูง

· รีดร้อน: สเกลพื้นผิวหนัก ความแม่นยำมิติที่ต่ำกว่า ต้นทุนที่ต่ำกว่า
