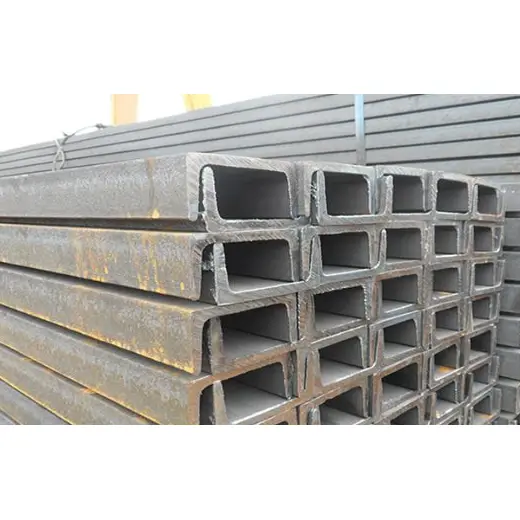

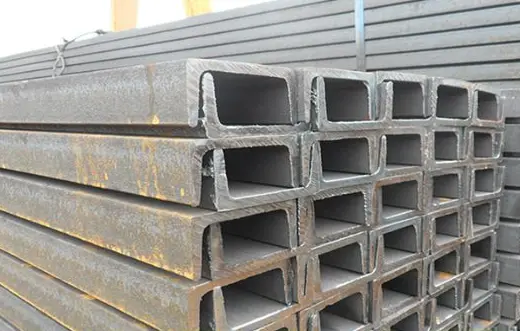

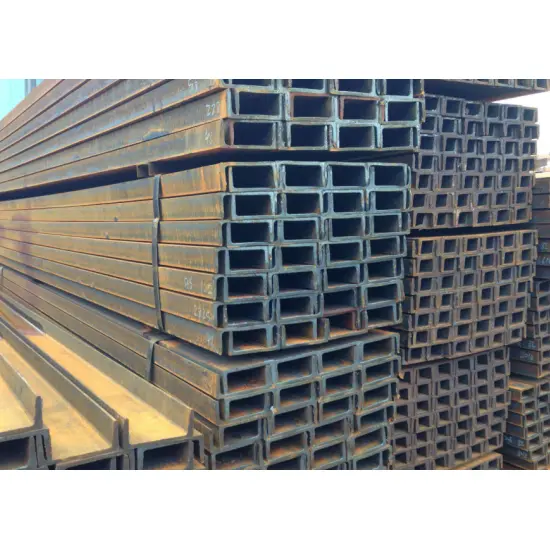

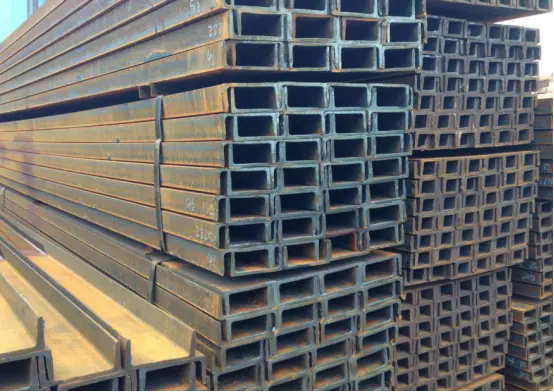

ส่วนช่องเหล็กโครงสร้างรีดร้อน

ส่วนช่องเหล็กโครงสร้างรีดร้อนเป็นไปตามมาตรฐานแห่งชาติ GB/T 706-2016 และผลิตโดยใช้กระบวนการรีดร้อนแบบครบวงจร มีหน้าตัดรูปตัว C (เปิดด้านเดียว) แบบจำลองจะถูกจำแนกตามความสูงของส่วน โดยมีส่วนย่อยเพิ่มเติม (a, b, c) บ่งชี้ถึงความหนาที่เพิ่มขึ้นสำหรับความสูงที่เท่ากัน ผลิตภัณฑ์มีน้ำหนักเบา แปรรูปง่าย และคุ้มค่า แม้ว่าแต่ละส่วนจะมีความแข็งด้านข้างและความต้านทานแรงบิดที่จำกัด ทำให้เหมาะสำหรับส่วนประกอบรับน้ำหนักรองเป็นหลัก แต่การรวมสองส่วน (จากหลังชนกัน) เข้ากับแผ่นเชื่อมต่อจะช่วยเพิ่มประสิทธิภาพทางกลโดยรวมได้อย่างมาก

HAISHENG นำเสนอโมเดลส่วนช่องรีดร้อนหลักแบบครบวงจร โดยแต่ละโมเดลมาพร้อมกับรายงานการทดสอบวัสดุที่ครอบคลุม เหมาะสำหรับการใช้งานเสริมการรับน้ำหนักที่หลากหลาย รวมถึงโรงงานอุตสาหกรรม โครงการเทศบาล ระบบ MEP/HVAC และโครงสร้างชั่วคราว เราให้บริการการบำบัดป้องกันการกัดกร่อนครบวงจร รวมถึงการขจัดสนิม การทาสี และการชุบสังกะสีแบบจุ่มร้อน เพื่อตอบสนองความต้องการการจัดซื้อจัดจ้างจำนวนมากของโครงการในต่างประเทศ

I. มาตรฐานผลิตภัณฑ์

การผลิต ความคลาดเคลื่อนของขนาด และคุณสมบัติทางกลของส่วนช่องเหล็กโครงสร้างรีดร้อนเป็นไปตามมาตรฐานแห่งชาติ: GB/T 706-2016 "ส่วนเหล็กโครงสร้างรีดร้อน"

มาตรฐานทางกลสำหรับวัสดุฐานเหล็ก: GB/T 700 และ GB/T 1591

ครั้งที่สอง คุณสมบัติผลิตภัณฑ์ที่สำคัญ

2.1 คุณสมบัติหน้าตัดและทางกล

1. มีหน้าตัดช่องเปิดด้านเดียว โครงสร้างแต่ละชิ้นมีความแข็งด้านข้างปานกลางและมีความต้านทานแรงบิดค่อนข้างต่ำ ทำให้ไม่เหมาะที่จะใช้เป็นเสาหลักเดี่ยวๆ ในอาคารสูงหรือคานรับน้ำหนักหลักในระยะทางยาว

2. ผลิตด้วยกระบวนการรีดร้อนแบบครบวงจรโดยไม่มีรอยต่อ ส่งผลให้มีความเค้นตกค้างภายในต่ำ โครงสร้างมีความเสถียรและเชื่อถือได้ ต้านทานการแตกร้าวและการเสียรูปภายใต้การรับน้ำหนักในระยะยาว

2.2 การจัดซื้อจัดจ้างและความได้เปรียบด้านต้นทุน

1. สต็อกแบบจำลองตลาดมาตรฐานที่เพียงพอและช่องทางการจัดซื้อที่มั่นคงทำให้ราคาต่อหน่วยต่ำและต้นทุนโครงการโดยรวมที่ควบคุมได้

2. น้ำหนักตัวเองที่เบากว่าสำหรับความสามารถในการรับน้ำหนักเท่ากันช่วยลดน้ำหนักรวมของโครงสร้างเหล็กตลอดจนต้นทุนการขนส่งและการยกได้อย่างมีประสิทธิภาพ

2.3 ข้อได้เปรียบด้านการผลิตและการก่อสร้างในสถานที่

1. ส่วนช่องเหล็กโครงสร้างเหล็กรีดร้อนสามารถตัด เจาะ เชื่อม และงอได้อย่างอิสระ ไม่มีข้อจำกัดด้านกระบวนการสำหรับการผลิตรองที่ไซต์งาน ช่วยให้สามารถประกอบข้อต่อได้อย่างยืดหยุ่น

2. ขนาดกะทัดรัดและน้ำหนักตัวเองต่ำช่วยให้การขนย้ายและการยกเสร็จสมบูรณ์โดยใช้แรงงานคนและอุปกรณ์ขนาดเล็ก ช่วยลดระยะเวลาการก่อสร้างที่ไซต์งานลงอย่างมาก

3. ใช้งานได้กับการเชื่อมต่อทั้งแบบเกลียวและแบบเชื่อม สามารถจับคู่กับแผ่นเหล็กและหน้าตัดต่างๆ เพื่อประกอบข้อต่อให้สมบูรณ์

2.4 การป้องกันการกัดกร่อนและการปรับตัวต่อสิ่งแวดล้อม

1. จัดทำในสถานะ "สีดำ" รีดร้อน (มีสเกลโรงสี) และไม่มีการเคลือบป้องกันการกัดกร่อนก่อน

2. การเคลือบป้องกันการกัดกร่อน เช่น การบด/การกำจัดสนิม การใช้สีรองพื้นป้องกันสนิม การชุบสังกะสีแบบจุ่มร้อน หรือการเคลือบสีฝุ่น สามารถทำได้ตามต้องการ เหมาะสำหรับใช้ในสภาพแวดล้อมที่แห้งภายในอาคารหรือภายนอกอาคารที่มีการกัดกร่อนเล็กน้อย

2.5 ข้อดีของการใช้ร่วมกันและข้อจำกัด

1. ข้อดีของการใช้งานแบบผสมผสาน: การรวมส่วนสองช่องสัญญาณจากด้านหลังชนกันด้วยแผ่นเชื่อมต่อจะช่วยเพิ่มความแข็งแกร่งด้านข้างและความต้านทานแรงบิดได้อย่างมาก โดยตอบสนองความต้องการรับน้ำหนักในระดับปานกลาง

2. ข้อจำกัด: เนื่องจากโครงสร้างแบบเปิด จึงไม่สามารถใช้กับโครงหลักของอาคารสูง คานหลักที่รับภาระหนักช่วงยาวพิเศษ หรือข้อต่อรับน้ำหนักที่สำคัญซึ่งมีแรงดันลมสูง เหมาะสำหรับระบบตู้ ค้ำยัน และส่วนประกอบรับน้ำหนักรองเท่านั้น

ที่สาม สถานการณ์การใช้งานที่สำคัญ

3.1 การใช้หลักของส่วนช่องเหล็กโครงสร้างรีดร้อน

1. แปผนังและหลังคาโรงงาน: จับคู่กับคานหลักเอชบีมเพื่อยึดแผงหุ้มเหล็กโปรไฟล์และถ่ายเทน้ำหนักในแนวตั้งจากหลังคาและผนัง

2. รองรับอุปกรณ์และท่อต่างๆ: ใช้สำหรับชั้นวางท่อและไม้แขวนเสื้อ (รวมถึงระบบ HVAC ในอาคาร) ฐานอุปกรณ์ และส่วนรองรับถาดสายเคเบิลในโรงงานเคมีและโรงไฟฟ้า 3. ส่วนประกอบกรอบน้ำหนักเบา: หมุดติดผนังฉากกั้น กรอบประตูและหน้าต่าง กรอบการกักตุนไซต์ และส่วนประกอบรับน้ำหนักรอง

4. แท่นอุตสาหกรรมและอุปกรณ์เสริมทางเดิน: คานทางเดินสำหรับบำรุงรักษา ส่วนรองรับขั้นบันได และเสารั้ว/ฐานราวจับ

5. การเสริมแรงและส่วนประกอบแบบฝัง: แผ่นเหล็กแบบฝัง ตัวทำให้แข็งของคานและเสา และเหล็กเสริมสำหรับการรองรับฐานราก

6. สิ่งอำนวยความสะดวกในการก่อสร้างชั่วคราว ได้แก่ โครงอาคารสำเร็จรูป ฐานนั่งร้าน และส่วนรองรับความปลอดภัยในการขุดเจาะชั่วคราว

3.2 การใช้งานทั่วทั้งอุตสาหกรรม

1. อาคารอุตสาหกรรม: สิ่งที่แนบมาและระบบสนับสนุนสำหรับโรงงานอุตสาหกรรมเบา โกดัง โรงงาน และสถานที่จัดเก็บวัตถุดิบ

2. โครงสร้างพื้นฐานของเทศบาล: อุปสรรคด้านความปลอดภัยริมถนน กรอบป้ายโฆษณากลางแจ้ง ทางเดินเท้าขนาดเล็ก และการสนับสนุนสายสาธารณูปโภคของเทศบาล

3. วิศวกรรม M&E และ HVAC: งานวางท่อและอุปกรณ์พิเศษ/ไม้แขวนสำหรับโรงงานเคมี โรงไฟฟ้า และอาคารสำนักงาน

4. โครงสร้างโยธาแบบเรียบง่าย: ที่จอดรถ หลังคา กระท่อมสำเร็จรูป และโรงเก็บของในชนบทที่เรียบง่าย

5. โลจิสติกส์และคลังสินค้า: โครงสร้างแพลตฟอร์มการจัดเก็บข้อมูลน้ำหนักเบาและแพลตฟอร์มการคัดแยกสินค้า

6. อุปกรณ์เสริมอื่นๆ: ฐานสำหรับเครื่องจักรก่อสร้าง โครงเครื่องจักรกลการเกษตร และโครงสร้างเหล็กเสริมขนาดเล็กสำหรับเรือเดินทะเล

V. ข้อดีหลักของการจัดหาโรงงาน HAISHENG

การจัดหาโดยตรงจากผู้ผลิตแหล่งที่มา: คลังสินค้าภายในบริษัทสำหรับส่วนช่องเหล็กโครงสร้างรีดร้อนช่วยลดการบวกราคาจากคนกลาง ซึ่งให้ข้อได้เปรียบด้านต้นทุนอย่างมากสำหรับการจัดซื้อโครงการขนาดใหญ่ในต่างประเทศ

สต็อกที่มั่นคงในทุกข้อกำหนด: มีสินค้าคงคลังเพียงพอตลอดทั้งปีสำหรับขนาดเหล็กรางน้ำหลัก (หมายเลข 5 ถึง 25a) รองรับการจัดส่งเป็นชุดและการตอบสนองอย่างรวดเร็วต่อคำสั่งโครงการเร่งด่วน

การตรวจสอบคุณภาพและการตรวจสอบย้อนกลับอย่างครอบคลุม: ส่วนช่องเหล็กโครงสร้างรีดร้อนทุกชุดมาพร้อมกับใบรับรองโรงงานดั้งเดิมและรายงานการทดสอบคุณสมบัติทางกล รองรับการตรวจสอบซ้ำโดยบุคคลที่สามเพื่อให้เป็นไปตามมาตรฐานการยอมรับโครงการในต่างประเทศ

บริการการประมวลผลแบบครบวงจร: รองรับการตัด เจาะ ดัด เชื่อมชิ้นส่วนสำเร็จรูป และการชุบสังกะสีแบบจุ่มร้อนแบบกำหนดเอง ยังเสนอการส่งออกแบบรวมกลุ่มของเอชบีม ไอบีม แผ่นฝัง และโบลท์ความแข็งแรงสูง บรรจุภัณฑ์ส่งออกมาตรฐาน: พาเลทไม้หรือฟิล์มห่อกันความชื้นและกันสนิม รวมถึงใบรับรองความสอดคล้องและการรับรองวัสดุทั้งภาษาจีนและภาษาอังกฤษ เพื่อให้มั่นใจว่าพิธีการศุลกากรราบรื่นและการยอมรับถึงสถานที่

IV. พารามิเตอร์ประสิทธิภาพผลิตภัณฑ์หลัก

4.1 คุณสมบัติทางกลของวัสดุฐาน

ตัวชี้วัดทางกลเสริม:

พลังงานกระแทก V-notch ที่อุณหภูมิปกติ: Q235B ≥27J; Q355B ≥34J

โมดูลัสความยืดหยุ่น E γ 2.06×10⁵ MPa

4.2 กฎการทำเครื่องหมายและขนาดมาตรฐาน

ข้อกำหนดการทำเครื่องหมาย สัญลักษณ์: [ รูปแบบ: ความสูง × ความกว้างของหน้าแปลน × ความหนาของราง เช่น [10# = 100×48×5.3มม. รุ่นที่มีความสูงเท่ากันจะแบ่งออกเป็นเกรด a/b/c โดยมีหน้าแปลนที่กว้างกว่าและแผ่นที่หนากว่าเพื่อความสามารถในการรับน้ำหนักที่สูงขึ้น

4.3 ลักษณะทางกลของส่วน (ขนาดทั่วไป)

[10# โมเมนต์ความเฉื่อย Ix พรีเมี่ยม 198 ซม.⁴ โมดูลัสหน้าตัด Wx พรีเมี่ยม 39.7 ซม. รัศมีการหมุน ix 3.95 ซม.

[20a# โมเมนต์ความเฉื่อย Ix พรีเมี่ยม 1780 ซม.⁴ โมดูลัสส่วน Wx พรีเมี่ยม 178 ซม.³ รัศมีการหมุน ix 7.86 ซม. ลักษณะเฉพาะ: ต้านทานการดัดงอได้ดีตามแนวแกน X ที่แข็งแกร่ง ความแข็งด้านข้างอ่อนแอ และความต้านทานแรงบิดบนแกน Y ที่อ่อนแอ ไม่เหมาะสำหรับคอลัมน์ลำแสงแต่ละคอลัมน์ภายใต้แรงดัดงอและแรงอัด

4.4 ความทนทานต่อขนาดและรูปร่าง

ความยาวคงที่มาตรฐาน: 6 ม., 9 ม., 12 ม. สามารถตัดแบบกำหนดเองได้

ความสูงที่ยอมรับได้: ±1.5~3.0มม. (แตกต่างกันไปตามขนาดรุ่น)

ความอดทนความกว้างของหน้าแปลน b: ± 1.5 ~ 2.0 มม

ความตรง: ≤2มม. ต่อเมตร ความตรงรวม ≤0.2% ของความยาวทั้งหมด

แรงบิด: ≤1.5มม. ต่อเมตร

4.5 การตัดเฉือนและประสิทธิภาพพื้นผิว

เงื่อนไขการจัดส่ง: พื้นผิวสีดำรีดร้อนที่มีสเกลออกไซด์

ความสามารถในการแปรรูป: ตัด เจาะ เชื่อม และดัดงอได้ง่ายสำหรับการผลิตที่ไซต์งาน

ตัวเลือกการป้องกันการกัดกร่อน: การขจัดสนิม + การพ่นสีรองพื้น การชุบสังกะสีแบบจุ่มร้อน การพ่นพลาสติก

4.6 อุณหภูมิบริการและขีดจำกัดโหลด

ช่วงอุณหภูมิที่ใช้งานได้: -20 ℃ ~ 80 ℃

ลักษณะการรับน้ำหนัก: หน้าตัดแบบเปิดที่มีความแข็งด้านข้างต่ำและมีความต้านทานแรงบิดต่ำ เหมาะสำหรับส่วนโค้งงอแกนเดียวที่รองรับง่าย ๆ ห้ามใช้กับเฟรมหลักแนวสูง คานหลักช่วงยาว และส่วนประกอบแบริ่งรับแรงลมที่สำคัญ

วิธีการเชื่อมต่อ: สลักเกลียวหรือรอย; ชุดประกอบแบบ back-to-back สองช่องช่วยเพิ่มความแข็งแกร่งโดยรวมได้อย่างมาก

โวลต์คำถามที่พบบ่อย:

ถาม: เหล็กรางสามารถใช้เป็นเสาแนวตั้งแบบรับน้ำหนักสำหรับโครงอาคารสูงเพียงอย่างเดียวได้หรือไม่

ตอบ: ไม่แนะนำ ส่วนช่องเหล็กโครงสร้างรีดร้อนมีส่วนตัดขวางแบบเปิดที่ด้านหนึ่ง ส่งผลให้มีความแข็งด้านข้างและความต้านทานแรงบิดต่ำ การใช้เพียงอย่างเดียวทำให้มีแนวโน้มที่จะเกิดความไม่มั่นคงและการเสียรูป HW หน้าแปลนกว้าง HW เป็นตัวเลือกที่ต้องการสำหรับคอลัมน์หลักในโครงสร้างอาคารสูง

ถาม: อะไรคือการป้องกันการกัดกร่อนที่ดีที่สุดสำหรับเหล็กรางน้ำในโครงการชายฝั่งกลางแจ้ง?

ตอบ: แนะนำให้ใช้การชุบสังกะสีแบบจุ่มร้อนทั้งยูนิตสำหรับการสัมผัสกลางแจ้งในระยะยาวหรือสภาพแวดล้อมชายฝั่งโดยใช้สเปรย์เกลือ สำหรับการใช้งานภายในอาคารระยะสั้นในสภาพชื้น การกำจัดสนิมตามด้วยสีรองพื้นป้องกันสนิมสองชั้นก็เพียงพอแล้ว

ถาม: ฉันจะเลือกเหล็กรางชนิด 'a', 'b' และ 'c' ที่มีความสูงเท่ากันได้อย่างไร

ตอบ: ประเภท 'a' มีแผ่นใยและหน้าแปลนที่บางที่สุด โดยให้ความสามารถในการรับน้ำหนักต่ำสุด ในขณะที่ประเภท 'c' มีความหนามากที่สุด สำหรับการใช้งานที่มีน้ำหนักมากหรือช่วงระยะยาว แนะนำให้ใช้ชนิดย่อย 'b' หรือ 'c' ที่หนากว่า

ถาม: หากความแข็งของคานเหล็กช่องเดียวไม่เพียงพอ จะมีวิธีแก้ไขอย่างไร?

ตอบ: คานเหล็กสองช่องสามารถต่อติดกันโดยมีแผ่นเชื่อมต่อแทรกอยู่ระหว่างคานเหล่านั้นเพื่อสร้างส่วนรูปทรงกล่องคอมโพสิต สิ่งนี้ช่วยเพิ่มความแข็งแกร่งด้านข้างและความต้านทานแรงบิดได้อย่างมาก

Q: เหล็กแชนเนลสามารถตัดให้มีความยาวเฉพาะตามที่ต้องการได้หรือไม่?

ก. ใช่. ความยาวสต็อกมาตรฐาน (6 ม., 9 ม. หรือ 12 ม.) สามารถตัดให้มีความยาวเท่าใดก็ได้ตามแบบของคุณ และส่วนปลายของการตัดสามารถกราวด์ให้เรียบได้หากจำเป็น

น้ำหนักทางทฤษฎีของเหล็กรางน้ำ

หน่วย:กก./ม.、มม
