เหล็กโครงสร้างรีดร้อนไอบีม

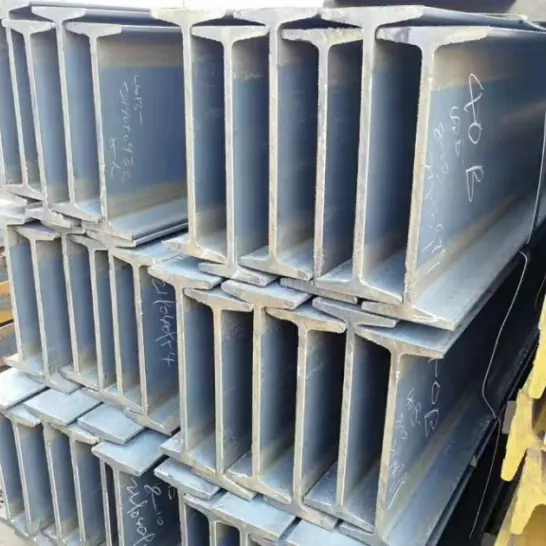

HAISHENG ผู้ผลิตเหล็กโครงสร้างจีนที่เชื่อถือได้และซัพพลายเออร์แบบครบวงจร มีสต็อกเหล็กโครงสร้างรีดร้อน I Beam Steel ที่ผลิตต่อ GB/T 706 ด้วยเกรด Q235B และ Q355B มีหน้าแปลนด้านในเรียวและมีความหนาไม่เท่ากัน ช่วยให้ประหยัดต้นทุนและดำเนินการได้ง่าย ใช้กันอย่างแพร่หลายสำหรับคานทุติยภูมิน้ำหนักเบา แท่น ส่วนรองรับ และโครงสร้างเหล็กน้ำหนักเบาชั่วคราว เป็นเหล็กแผ่นรีดร้อนทั่วไปสำหรับอาคารขนาดเล็กและขนาดกลาง

คุณสมบัติผลิตภัณฑ์ที่สำคัญ

I. ลักษณะเฉพาะส่วนและเชิงกล

1. พื้นผิวหน้าแปลนด้านในมีความลาดเอียง โดยมีความหนาของหน้าแปลนเรียวจากด้านในออก ส่งผลให้เกิดการกระจายความเค้นที่ไม่สม่ำเสมอทั่วทั้งส่วนและมีความแข็งด้านข้างที่ค่อนข้างอ่อนแอ

2. เหล็กแผ่นรีดร้อนโครงสร้าง I Beam เป็นหน่วยเดียวที่ไม่มีรอยต่อ ส่งผลให้มีความเค้นตกค้างต่ำและมีเสถียรภาพทางโครงสร้างที่ดี

3. มีความต้านทานการดัดงอที่ดี แต่มีความต้านทานแรงบิดและการเคลื่อนที่ด้านข้างโดยเฉลี่ย ไม่เหมาะสำหรับการใช้งานช่วงยาว ลมแรงสูง หรืองานหนัก

ครั้งที่สอง ลักษณะทางเศรษฐกิจและการจัดซื้อจัดจ้าง

1. หมวดหมู่ผลิตภัณฑ์คลาสสิกที่มีคุณสมบัติครบถ้วน มีในสต็อก หาซื้อง่าย และราคาที่แข่งขันได้

2. สำหรับความสามารถในการรับน้ำหนักเท่ากัน ปริมาณการใช้วัสดุจะสูงกว่าคาน H รีดร้อน ทำให้ประหยัดมากขึ้นสำหรับโครงสร้างงานเบา

ที่สาม ลักษณะการก่อสร้างและการใช้งาน

1. รูปร่างปกติเอื้อต่อการประมวลผลขั้นที่สอง (การตัด การเชื่อม การเจาะ) และรองรับวิธีการเชื่อมต่อต่างๆ ในไซต์งาน

2. น้ำหนักตัวเองปานกลางทำให้การยกและการติดตั้งตรงไปตรงมา เหมาะสำหรับอาคารเรียบง่ายและโครงสร้างชั่วคราว

3. มีผิวสีโรงสี "สีดำ" รีดร้อน สามารถผ่านการขจัดสนิมและเคลือบป้องกันการกัดกร่อนได้ตามต้องการเพื่อให้เหมาะกับสภาพแวดล้อมในร่มและกลางแจ้งมาตรฐาน

IV. เปรียบเทียบกับเหล็กเอชบีมรีดร้อน

1. ความแข็งด้านข้างต่ำกว่าของคาน H อย่างมีนัยสำคัญ ไม่เหมาะใช้เป็นเสาในอาคารสูงหรือเป็นคานหลักในระยะทางยาว

2. ประสิทธิภาพการตัดเฉือนค่อนข้างต่ำ ต้องใช้วัสดุมากขึ้นภายใต้ภาระหนัก

3. อัตราส่วนต้นทุนต่อประสิทธิภาพที่ดีเยี่ยม ยังคงใช้กันอย่างแพร่หลายในโครงสร้างเหล็กน้ำหนักเบาและเรียบง่าย

การใช้และขอบเขตการใช้งาน

I. การใช้งานหลัก

1. คานรองพื้น/หลังคาและคานรองรับแบบธรรมดา: เหล็กคาน I โครงสร้างเหล็กแผ่นรีดร้อนใช้เพื่อรองรับน้ำหนักของพื้นและหลังคาที่มีน้ำหนักเบา โดยทั่วไปแล้วจะอยู่ในระบบรับน้ำหนักช่วงขนาดเล็กถึงขนาดกลาง

2. คานแพลตฟอร์มและทางเดิน: ส่วนประกอบรับน้ำหนักหลักและรองสำหรับโรงงานอุตสาหกรรม แท่นอุปกรณ์ ทางเดินบำรุงรักษา และโครงค้ำยัน

3. ฉากยึดและส่วนรองรับ: การประดิษฐ์ส่วนรองรับท่อ อุปกรณ์ยึด ผนัง และโครงรองรับชั่วคราว

4. แปและโครงผนัง: แปหลังคาสำหรับอาคารอุตสาหกรรมเบา การกักตุนสถานที่ก่อสร้าง และโครงตู้แบบเรียบง่าย

5. โครง คาน และเสาขนาดเล็ก: คานและเสาสำหรับโครงเหล็กน้ำหนักเบาในโครงสร้างแนวราบที่เรียบง่าย เช่น โรงปฏิบัติงาน โกดัง และที่จอดรถ

6. ส่วนประกอบเครื่องจักรก่อสร้าง: ฐานสำหรับอุปกรณ์ยก, โครงรถ, แท่นขุดเจาะชั่วคราว ฯลฯ

ครั้งที่สอง ขอบเขตการใช้งาน

1. อาคารอุตสาหกรรม: โรงงานอุตสาหกรรมเบา โกดัง โรงงาน และไซโลจัดเก็บขนาดเล็ก ใช้สำหรับส่วนประกอบรับน้ำหนักรองเป็นหลัก

2. โครงสร้างโยธาชั่วคราว/เรียบง่าย: สิ่งอำนวยความสะดวกชั่วคราวของสถานที่ก่อสร้าง ที่จอดรถ หลังคา โรงเก็บของธรรมดา และอาคารแบบโมดูลาร์/เคลื่อนที่ได้

3. โครงสร้างพื้นฐานของเทศบาล: การกักตุนของเทศบาล ราวกั้น การรองรับทางเดินเท้า และโครงค้ำยันขนาดเล็ก

4. ส่วนรองรับระบบเครื่องกลไฟฟ้า: ส่วนรองรับชั้นวางท่อสำหรับโรงไฟฟ้าและโรงงานเคมี ฐานอุปกรณ์ และที่แขวน/ส่วนรองรับท่อ HVAC

5. สิ่งอำนวยความสะดวกทางวิศวกรรมชั่วคราว: การขุดค้น ฐานนั่งร้าน และโครงรับน้ำหนักชั่วคราวสำหรับการก่อสร้าง

6. สาขาอื่นๆ: โครงเครื่องจักรการเกษตร โครงอุปกรณ์สำหรับอุปกรณ์ขนส่งขนาดเล็ก และชั้นวางคลังสินค้าแบบเรียบง่าย

พารามิเตอร์ประสิทธิภาพหลัก

มาตรฐาน: GB/T 706-2016, GB/T 700, GB/T 1591

I. วัสดุทั่วไปและคุณสมบัติทางกล

ครั้งที่สอง การกำหนดส่วนและรายละเอียดข้อมูลจำเพาะ

1. รูปแบบการกำหนด: รุ่น + ความสูง (เช่น 10#, 12#, 14#, 16#, 20a#, 20b#) มีประเภทย่อย (a, b, c) สำหรับความสูงเท่ากัน ความหนาของรางและหน้าแปลนเพิ่มขึ้นอย่างต่อเนื่อง ส่งผลให้ความสามารถในการรับน้ำหนักสูงขึ้น

2. ลักษณะส่วน: พื้นผิวหน้าแปลนด้านในมีความลาดเอียง 1:6; หน้าแปลนหนาขึ้นที่รากและบางลงที่ขอบ ส่งผลให้มีการกระจายความเค้นไม่สม่ำเสมอทั่วทั้งหน้าตัด

ที่สาม สเปคทั่วไป (รุ่น + ขนาดส่วน)

รูปแบบ: ความสูง × ความกว้างของหน้าแปลน × ความหนาของเว็บ

·10#: 100×68×4.5

·12#: 120×74×5.0

·14#: 140×80×5.5

·16#: 160×88×6.0

·18#: 180×94×6.5

·20a#: 200×100×7.0; 20b#: 200×102×9.0

·25a#: 250×116×8.0; 25b#: 250×118×10.0

·30a#: 300×126×9.0; 30b#: 300×128×11.0

IV. ความคลาดเคลื่อนมิติและรูปร่าง

1. ความยาวคงที่มาตรฐาน: 6 ม., 9 ม., 12 ม. มีการตัดแบบกำหนดเอง

2. ความตรง (โค้ง): ≤2มม. ต่อเมตร แคมเบอร์รวม ≤0.2% ของความยาวทั้งหมด

3. ความตั้งฉากของการบิดและปลายหน้าเป็นไปตามมาตรฐานแห่งชาติ ทำให้มั่นใจได้ถึงความแม่นยำระหว่างการติดตั้งและการเชื่อมต่อ

V. ลักษณะพื้นผิวและการประมวลผล

1. เงื่อนไขการจัดส่ง: รีดร้อนด้วยสเกลโรงสี (ผิวสีดำ)

2. สามารถใช้การได้: เหมาะสำหรับการตัด เจาะ เชื่อม และดัด; สะดวกสำหรับการประมวลผลรอง

3. การป้องกันการกัดกร่อน: ไม่มีการป้องกันในสถานะดิบ สามารถผ่านการขจัดสนิม ทาสี หรือชุบสังกะสีแบบจุ่มร้อนได้

วี. พารามิเตอร์ด้านสิ่งแวดล้อมและโครงสร้าง

1. อุณหภูมิในการทำงาน: -20°C ถึง 80°C.

2. ลักษณะโครงสร้าง: ความต้านทานการดัดงอปานกลาง ความต้านทานแรงบิดค่อนข้างต่ำและความแข็งด้านข้าง ไม่เหมาะสำหรับพื้นที่ที่มีช่วงยาว พื้นที่รับแรงลมสูง หรือบทบาทรับน้ำหนักหลักในโครงสร้างอาคารสูง

3. ความเหมาะสมในการรับน้ำหนัก: ใช้เป็นหลักสำหรับคานที่รองรับและส่วนประกอบที่มีน้ำหนักเบา หลีกเลี่ยงการโหลดที่ผิดปกติในระยะยาว
