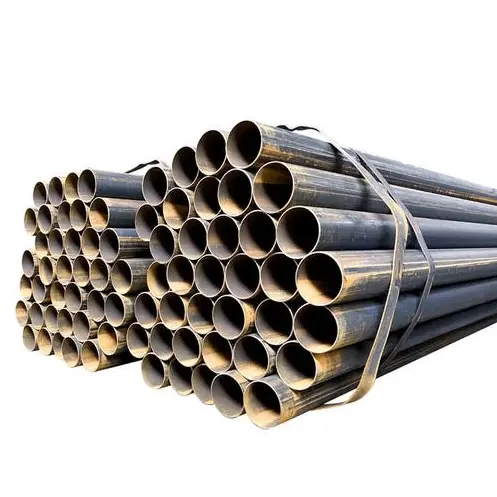

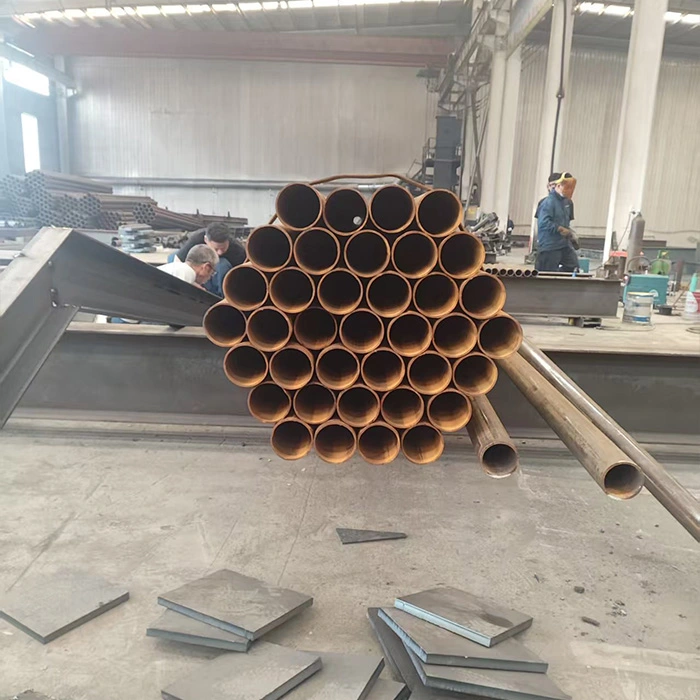

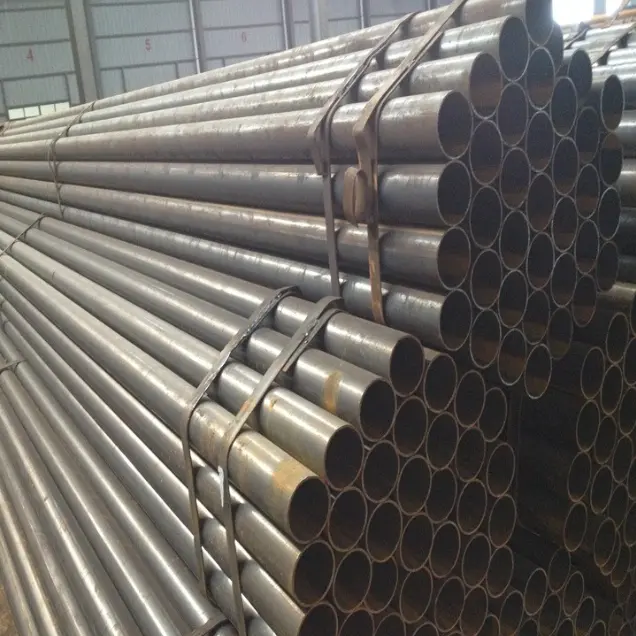

ท่อเหล็กเชื่อม

รู้จักกันในชื่อท่อเหล็กเชื่อม ผลิตภัณฑ์เหล่านี้ผลิตโดยการรีดและการเชื่อมแผ่นเหล็ก โดยหลักแล้วแบ่งออกเป็นท่อเชื่อมตะเข็บตรงและตะเข็บเกลียว ซึ่งผลิตตามมาตรฐานเช่น GB/T 3091 และ GB/T 13793 และโดยทั่วไปทำจากเหล็ก Q235B หรือ Q355B ส่วนใหญ่จะใช้สำหรับการขนส่งของเหลวความดันต่ำ คานและเสาโครงสร้างเหล็ก ส่วนรองรับราวกั้น เครือข่ายท่อเทศบาล ท่อร้อยสายไฟฟ้า และโครงการชั่วคราว ทำให้เหมาะสำหรับสภาพการทำงานมาตรฐานที่เกี่ยวข้องกับอุณหภูมิโดยรอบและแรงดันต่ำถึงปานกลาง

คุณสมบัติผลิตภัณฑ์

I. ลักษณะโครงสร้างและกลไก

1. ท่อเหล็กเชื่อมเกิดจากการรีดและเชื่อมแผ่นเหล็ก มีสองประเภท: ตะเข็บตรงและตะเข็บเกลียว หน้าตัดทรงกลมกลวงช่วยให้มีการกระจายน้ำหนักที่สม่ำเสมอ และทนทานต่อการโค้งงอและแรงบิดได้ดีเยี่ยม รวมถึงเสถียรภาพโดยรวมที่เหนือกว่า

2. ความแข็งแรงโดยรวมเป็นไปตามข้อกำหนดของการใช้งานแรงดันต่ำถึงปานกลาง ท่อเชื่อมตะเข็บเกลียวเส้นผ่านศูนย์กลางขนาดใหญ่มีความสามารถในการรับแรงดันและความแข็งแกร่งที่เหนือกว่าเมื่อเปรียบเทียบกับท่อเชื่อมตะเข็บตรงมาตรฐาน อย่างไรก็ตาม เนื่องจากข้อจำกัดของรอยเชื่อม จึงไม่เหมาะสำหรับสภาวะที่รุนแรงที่เกี่ยวข้องกับแรงดันสูง อุณหภูมิสูง หรือการกัดกร่อนอย่างรุนแรง

3. สำหรับความสามารถในการรับน้ำหนักที่เท่ากัน พวกมันจะเบากว่าส่วนประกอบที่เป็นเหล็กตัน ซึ่งช่วยลดภาระของโครงสร้างโดยรวมได้อย่างมีประสิทธิภาพ

ครั้งที่สอง ลักษณะการผลิตและต้นทุน

1. กระบวนการผลิตมีความสมบูรณ์ มีกำลังการผลิตสูงและจัดส่งที่รวดเร็ว มีสต็อกเพียงพอในตลาดในราคาประหยัด ส่งผลให้ต้นทุนโดยรวมต่ำ

2. มีข้อกำหนดเฉพาะที่หลากหลายตั้งแต่ท่อที่มีเส้นผ่านศูนย์กลางเล็กไปจนถึงท่อที่มีเส้นผ่านศูนย์กลางขนาดใหญ่และท่อแบบเสา ช่วยให้สามารถเลือกได้อย่างยืดหยุ่น

ที่สาม ลักษณะการแปรรูปและการก่อสร้าง

1. การประมวลผลขั้นที่สอง เช่น การตัด การเจียระไน เกลียว การดัด และการเชื่อม ทำได้ตรงไปตรงมา ช่วยลดความยุ่งยากในการก่อสร้างที่ไซต์งาน

2. ท่อมีขนาดสม่ำเสมอและง่ายต่อการจัดการและติดตั้ง วิธีการเชื่อมต่อที่หลากหลาย รวมถึงการเชื่อม หน้าแปลน การกลึงเกลียว และข้อต่อแบบร่อง สามารถนำมาใช้เพื่อให้เหมาะกับความต้องการทางวิศวกรรมที่แตกต่างกัน IV. ลักษณะการใช้งานและการป้องกันการกัดกร่อน

1. การส่งมอบมาตรฐานจะอยู่ในรูปแบบ "ท่อดำ" (เหล็กไม่เคลือบ) อย่างไรก็ตาม สามารถใช้การบำบัด เช่น การชุบสังกะสีแบบจุ่มร้อน การทาสี การเคลือบป้องกันการกัดกร่อน และชั้นป้องกันการกัดกร่อน 3PE ได้ เหมาะสำหรับใช้ในสภาพแวดล้อมทั้งในร่มและกลางแจ้ง

2. การใช้งานที่ยืดหยุ่น: สามารถทำหน้าที่เป็นท่อขนส่งของเหลวได้อย่างอิสระ หรือประกอบเป็นส่วนประกอบรับน้ำหนัก เช่น คานโครงสร้างเหล็ก เสา และโครงถัก

V. ความแตกต่างและข้อจำกัดของผลิตภัณฑ์

1. โดยทั่วไปจะใช้ท่อเชื่อมตะเข็บตรงสำหรับท่อที่มีเส้นผ่านศูนย์กลางขนาดเล็กถึงขนาดกลาง ท่อแรงดันต่ำ และโครงสร้างเหล็กน้ำหนักเบา ท่อเชื่อมแบบเกลียวส่วนใหญ่จะใช้กับเส้นผ่านศูนย์กลางขนาดใหญ่ ทำให้เหมาะสำหรับการขนส่งในเขตเทศบาลทางไกลและส่วนประกอบโครงสร้างเหล็กขนาดใหญ่

2. เนื่องจากมีตะเข็บเชื่อม ท่อเหล่านี้จึงมีความต้านทานแรงดันต่ำ ทนต่ออุณหภูมิสูง และมีความล้าเมื่อเปรียบเทียบกับท่อเหล็กไร้ตะเข็บ ห้ามใช้โดยเด็ดขาดสำหรับการใช้งานที่ต้องรับแรงดันวิกฤติซึ่งเกี่ยวข้องกับวัสดุไวไฟ/ระเบิดแรงดันสูง หรือสภาวะที่มีอุณหภูมิสูง/แรงดันสูง

การใช้งานหลักและขอบเขตการใช้งาน

I. การใช้งานหลักของท่อเหล็กเชื่อม

1. การขนส่งของไหล

ใช้สำหรับขนส่งสื่อเช่นน้ำประปา สิ่งปฏิกูล ก๊าซแรงดันต่ำ อากาศระบายอากาศ/ดูดฝุ่น และน้ำมันเอนกประสงค์ เป็นวัสดุท่อหลักสำหรับเครือข่ายโยธาและอุตสาหกรรม

2. ส่วนประกอบรับน้ำหนักโครงสร้างเหล็ก

ใช้ในการสร้างเสาทรงกลม โครงโครง ส่วนรองรับหลังคา และฐานตั้งพื้น พวกเขาสามารถแทนที่รูปร่างเหล็กโครงสร้างบางอย่างสำหรับคานและเสาเสริมหรือโหลดปานกลาง

3. การป้องกันและสิ่งที่แนบมา

ใช้สำหรับราวกั้นถนน รั้วรอบโรงงาน ราวบันได ราวระเบียง โครงกักตุน และส่วนรองรับป้ายโฆษณากลางแจ้ง

4. ระบบสนับสนุนเครื่องกลและไฟฟ้า

ใช้เพื่อสร้างส่วนรองรับและที่แขวนสำหรับท่อน้ำ ท่ออากาศ และถาดสายเคเบิล รวมถึงขายึดแบบพิเศษและแท่งยึดสำหรับอุปกรณ์

5. วิศวกรรมเทศบาลและโยธา

ใช้สำหรับเครือข่ายท่อส่งของเทศบาล ปลอกริมฝั่งแม่น้ำ ปลอกฐานรากเสาเข็ม ท่อระบายอากาศแบบอุโมงค์ และแผงกั้นความปลอดภัยชั่วคราวที่ไซต์ก่อสร้าง

6. สิ่งอำนวยความสะดวกชั่วคราวและการเกษตร

ใช้สำหรับนั่งร้าน โรงชั่วคราว โครงเรือนกระจก และท่อส่งน้ำเพื่อการเกษตร

ครั้งที่สอง ขอบเขตการใช้งาน

1. วิศวกรรมการก่อสร้าง: อาคารโยธา โรงปฏิบัติงานโรงงาน โกดัง ระบบประปาและระบายน้ำสำหรับสถานที่ และระบบรองรับโครงสร้างเหล็ก

2. สาธารณูปโภคของเทศบาล: เครือข่ายน้ำประปาและการระบายน้ำในเมือง ราวกั้นถนน วิศวกรรมภูมิทัศน์ และการติดตั้งท่อส่งน้ำของเทศบาล 3. MEP (เครื่องกล ไฟฟ้า และประปา/HVAC): การจ่ายน้ำและการระบายน้ำ การระบายอากาศ และท่อก๊าซแรงดันต่ำสำหรับโรงงาน อาคาร และห้างสรรพสินค้า

4. สถานประกอบการอุตสาหกรรมและเหมืองแร่: ท่อถ่ายโอนการประชุมเชิงปฏิบัติการ อุปกรณ์รองรับ ลานวัสดุ และโครงสร้างโครงถักน้ำหนักเบา

5. เกษตรกรรมและการจัดสวน: ท่อชลประทานการเกษตร โครงเรือนกระจก และรั้วภูมิทัศน์

6. งานชั่วคราว ได้แก่ สิ่งอำนวยความสะดวกชั่วคราว การสนับสนุนชั่วคราว การป้องกันหลุมขุดเจาะ และนั่งร้านก่อสร้าง

คู่มือการเลือก

ท่อเชื่อมตะเข็บตรง: ส่วนใหญ่มีเส้นผ่านศูนย์กลางเล็กถึงปานกลาง นิยมใช้กับงานวางท่อภายในอาคาร ราวบันได และโครงสร้างเหล็กขนาดเล็ก

ท่อเชื่อมเกลียว: เส้นผ่านศูนย์กลางใหญ่เป็นหลัก ที่ใช้กันทั่วไปสำหรับท่อส่งน้ำหลักในเขตเทศบาล การส่งน้ำทางไกล และเสาโครงสร้างเหล็กขนาดใหญ่

พารามิเตอร์ประสิทธิภาพ

I. มาตรฐานการดำเนินงาน

·GB/T 3091-2025: ท่อเหล็กเชื่อมสำหรับการขนส่งของไหลแรงดันต่ำ (น้ำ ก๊าซ อากาศ ฯลฯ; ≤2.5 MPa, ≤200°C)

·GB/T 13793-2016: ท่อเหล็กเชื่อมไฟฟ้าตามยาว (โครงสร้าง นั่งร้าน เครื่องจักรทั่วไป)

·GB/T 9711 / API 5L: ท่อเส้นสำหรับการขนส่งน้ำมันและก๊าซ (L245/L360/L415 ฯลฯ)

ครั้งที่สอง วัสดุทั่วไปและคุณสมบัติทางกล (อุณหภูมิห้อง)

·โมดูลัสความยืดหยุ่น: 2.06×10⁵ MPa

·ความหนาแน่น: 7.85 ก./ซม.³

·พลังงานกระแทก: อุณหภูมิแวดล้อม **≥27 J** (Q235B, รอยบากรูปตัว V)

ที่สาม ขนาดและข้อมูลจำเพาะ (การเชื่อมตามยาวเป็นหลัก)

1) ช่วงเส้นผ่านศูนย์กลางภายนอก

·เส้นผ่านศูนย์กลางเล็ก:DN15–DN50 (21.3–60.3 มม.)

·เส้นผ่านศูนย์กลางปานกลาง:DN65–DN250 (76.1–273 มม.)

·เส้นผ่านศูนย์กลางใหญ่:DN300–DN600 (323.9–610 มม.)

·ท่อเชื่อมเกลียว: สูงถึง DN800–DN3000

2) ความหนาของผนัง (ทั่วไป)

·มาตรฐาน:1.2–12.7 มม

·ผนังหนัก:12.7–40 มม

·ความคลาดเคลื่อน: ความหนาของผนัง ±10% t; เส้นผ่านศูนย์กลางภายนอก ±0.5% ถึง ±1.0%

3) ความยาว

·มาตรฐาน:ความยาวยึดอยู่กับที่ 6 ม. 9 ม. 12 ม

·ปรับแต่งได้: 15–18 ม

· ความเผื่อ ความยาว:+20 มม. / 0 มม

4) น้ำหนักตามทฤษฎี (กก./ม.)

W=0.02466×(D−t)×t

·D: เส้นผ่านศูนย์กลางภายนอก/O.D. (มม.); t: ความหนาของผนัง (มม.)

·ท่อชุบสังกะสี: น้ำหนัก ×1.015–1.03 (ปัจจัยการเคลือบผิว)

IV. การรับแรงกดดันและประสิทธิภาพของกระบวนการ

1) การทดสอบอุทกสถิต (บังคับ)

· ท่อเหล็ก สีดำ มาตรฐาน:5.0 mpa ความดัน ≥5s

· ท่อแก๊ส:6.0 MPa ความดัน ≥10s

· ท่อเหล็ก ผนังหนา:7.0 mpa

· ความดันใช้งานที่แนะนำ: ≤1.6 MPa (ความปลอดภัยระยะยาว)

2) คุณภาพรอยเชื่อม

· การทดสอบแบบไม่ทำลาย (NDT): UT (อัลตราโซนิก) / RT (รังสี)

· ตะเข็บตามยาว: การเชื่อมด้วยความถี่สูง ค่าสัมประสิทธิ์การเชื่อม **µ0.85–0.9**

· ตะเข็บเกลียว: การเชื่อมอาร์คแบบจุ่ม, ค่าสัมประสิทธิ์การเชื่อม **µ0.9–0.95**

3) การทดสอบการแบน / การดัด

· การแบน: ไม่มีรอยแตกไม่มีการหลุดล่อน

· การดัดงอ (DN≤50): 90° รัศมีการดัดงอ = 6D (ท่อสีดำ) / 8D (ท่อชุบสังกะสี) รอยเชื่อมที่อยู่ด้านข้าง ไม่แตกร้าว ไม่ลอกชั้นสังกะสี

4) อุณหภูมิในการทำงาน

· มาตรฐาน: -20°C ถึง +200°C

· เหล็กกล้าอุณหภูมิต่ำ (L245N):ลงไปถึง -40°C

V. การป้องกันพื้นผิวและการกัดกร่อน

· เงื่อนไขการจัดส่ง: ท่อสีดำ (ท่อเปล่า) / สังกะสีแบบจุ่มร้อน / Epoxy / 3PE (ฝัง)

· ชั้นสังกะสี: ≥300 g/m² (สองด้าน) ความหนาเฉพาะ **≥85 μm**

· คุณภาพพื้นผิว: ไม่มีรอยแตก ไม่มีรอยพับ ไม่มีสะเก็ด ไม่มีการกัดกร่อนอย่างรุนแรง

วี. วิธีการเชื่อมต่อ

· DN≤50: การเชื่อมต่อแบบเกลียว (GB/T 7306)

· DN65–DN200:การเชื่อมต่อแบบแปลน / การเชื่อมต่อแบบมีร่อง

· DN≥250: การเชื่อม (การเชื่อมแบบชน / การเชื่อมฟิเลต์)

ปกเกล้าเจ้าอยู่หัว การใช้งาน

· ของไหลความดันต่ำ: น้ำ น้ำเสีย แก๊ส อากาศ การระบายอากาศ

· โครงสร้างเหล็ก: เสาท่อทรงกลม โครงถัก ส่วนรองรับ ราวกั้น นั่งร้าน

· อุณหภูมิ: -20 ถึง 200°C; ความดัน: ≤2.5 MPa

ตารางข้อมูลจำเพาะของท่อเชื่อมตะเข็บตรงแบบพับ

ตารางข้อมูลจำเพาะของท่อเชื่อมเกลียว
