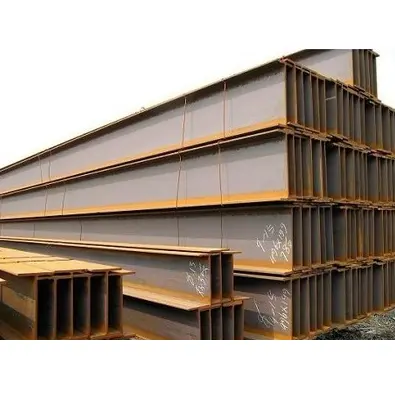

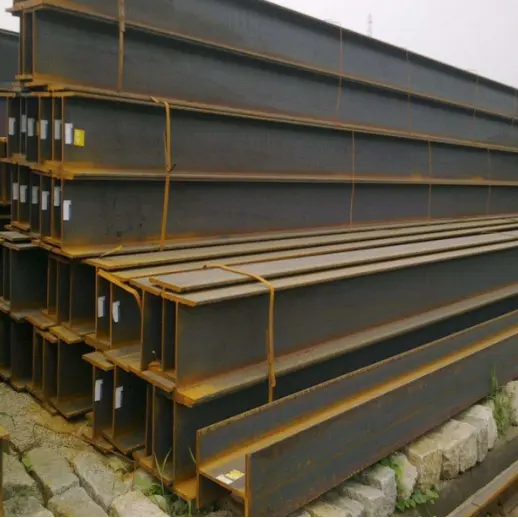

เหล็กเอชบีมโครงสร้างรีดร้อน

เหล็กเอชบีมโครงสร้างเหล็กแผ่นรีดร้อนมีลักษณะอย่างไร?

I. ลักษณะโครงสร้างและกลไก

1. กลไกส่วนตัดที่มีประสิทธิภาพ: ด้วยความหนาของหน้าแปลนที่สม่ำเสมอและพื้นผิวด้านในและด้านนอกขนานกัน โมดูลัสของส่วนจึงมีการกระจายเท่าๆ กัน มีความต้านทานการโค้งงอ แรงเฉือน และแรงบิดที่เหนือกว่าเมื่อเปรียบเทียบกับ I-beam มาตรฐาน ส่งผลให้มีประสิทธิภาพในการรับน้ำหนักสูง

2. ประสิทธิภาพโดยรวมที่มั่นคง: ขึ้นรูปจากการรีดร้อนที่อุณหภูมิสูงแบบบูรณาการโดยไม่มีรอยต่อ จึงมีความเค้นตกค้างต่ำ และทนทานต่อการเสียรูปและการแตกร้าว ทำให้มั่นใจในความปลอดภัยของโครงสร้างสูง

3. ความแข็งแกร่งและความเสถียรสูง: ความแข็งแกร่งโดยรวมที่แข็งแกร่งสามารถต้านทานแรงในแนวตั้ง แรงดันลมในแนวนอน และแรงแผ่นดินไหวได้อย่างมีประสิทธิภาพ ทำให้เหมาะสำหรับคานและเสาที่มีช่วงยาวและรับน้ำหนักสูง

ครั้งที่สอง ลักษณะทางเศรษฐกิจและวัสดุ

1. น้ำหนักเบาและใช้วัสดุอย่างมีประสิทธิภาพ: พวกเขาต้องการวัสดุน้อยกว่าส่วนเหล็กโครงสร้างแบบดั้งเดิมสำหรับความสามารถในการรับน้ำหนักที่เท่ากัน ซึ่งช่วยลดน้ำหนักที่ตายตัวของอาคารและต้นทุนฐานรากได้อย่างมีประสิทธิภาพ

2. ข้อกำหนดมาตรฐาน: ข้อกำหนดที่ครอบคลุมสำหรับซีรีส์ HW, HM และ HN รวมกับสต็อกที่เพียงพอ ช่วยให้เลือกและจัดซื้อได้ง่าย

ที่สาม ลักษณะการก่อสร้างและการใช้งาน

1. ประสิทธิภาพในการติดตั้งสูง: รูปทรงสม่ำเสมอและความแม่นยำของข้อต่อสูงทำให้สามารถเชื่อมต่อได้หลากหลายวิธี (เช่น การโบลต์และการเชื่อม) ส่งผลให้ใช้เวลาในการก่อสร้างที่ไซต์งานสั้นลง

2. ความสามารถในการปรับตัวในวงกว้าง: เหมาะสำหรับการใช้งานโดยตรงในคาน คอลัมน์ ชานชาลา และส่วนรองรับ เมื่อจับคู่กับการเคลือบป้องกันการกัดกร่อนหรือการชุบสังกะสีแบบจุ่มร้อน พวกมันเหมาะสำหรับการใช้งานในร่มและกลางแจ้ง เช่นเดียวกับในสภาพแวดล้อมมาตรฐานหรือที่มีฤทธิ์กัดกร่อน

3. ความง่ายในการประมวลผล: ตัด เจาะ และเชื่อมได้อย่างง่ายดายด้วยตัวทำให้แข็งและแผ่นเชื่อมต่อเพื่อตอบสนองความต้องการการเชื่อมต่อโครงสร้างที่หลากหลาย

การใช้และขอบเขตการใช้งาน

I. การใช้งานหลัก

1. คอลัมน์รับน้ำหนัก: ส่วนใหญ่จะใช้งานประเภท Wide Flange (HW) ซึ่งทำหน้าที่เป็นส่วนประกอบหลักในการรับน้ำหนักในแนวตั้ง ถ่ายเทน้ำหนักในแนวตั้ง และรับประกันความเสถียรของโครงสร้างโดยรวม

2. คานโครงและเสา: ส่วนหน้าแปลนขนาดกลาง (HM) เหมาะสำหรับระบบโครงเหล็ก สามารถรับน้ำหนักได้ทั้งแนวตั้งและด้านข้าง

3. คานหลักและรอง: ส่วนหน้าแปลนแคบ (HN) ถูกนำมาใช้กันอย่างแพร่หลาย รองรับน้ำหนักของพื้นและหลังคา และเหมาะอย่างยิ่งสำหรับระบบพื้นและหลังคาช่วงยาว

4. ส่วนประกอบค้ำยัน/ค้ำยัน: ใช้ในการผลิตส่วนรองรับอุปกรณ์ ส่วนรองรับชั้นวางท่อ แท่นบำรุงรักษา ฐานแปหลังคา ฯลฯ

5. โครงสร้างคอมโพสิต: ใช้ผสมกับคอนกรีตเพื่อสร้างคานและเสาคอมโพสิตคอนกรีตผสมเหล็กเพื่อใช้ในอาคารหลายชั้นและอาคารสูง

ครั้งที่สอง ขอบเขตการใช้งาน

1. อาคารอุตสาหกรรม

โรงงานโครงสร้างเหล็ก โกดัง โรงงาน และระบบคานเครนต่างๆ เหล็กรูปตัว H โครงสร้างรีดร้อนเป็นวัสดุหลักสำหรับโครงสร้างเหล็กอุตสาหกรรม

2. อาคารสาธารณะและอาคารโยธา

โครงสร้างพื้นที่ขนาดใหญ่และระยะยาว เช่น สนามกีฬา ศูนย์นิทรรศการ ศูนย์กลางการคมนาคม (สถานี/สนามบิน) ห้างสรรพสินค้า อาคารสำนักงาน และอาคารพักอาศัยหลายชั้น

3. เทศบาลและโครงสร้างพื้นฐาน

อุโมงค์สาธารณูปโภคในเมือง สะพานข้ามสะพาน สะพานลอยสำหรับคนเดิน ที่รองรับการกักตุนของเทศบาล และโครงสำหรับป้ายโฆษณากลางแจ้งขนาดใหญ่

4. โครงการพลังงานใหม่และการสนับสนุน

โครงสร้างการติดตั้งเซลล์แสงอาทิตย์ (PV) ฐานกังหันลม สิ่งอำนวยความสะดวกการจัดเก็บพลังงาน และโครงเหล็กสำหรับโครงสร้างพื้นฐานด้านพลังงานใหม่

5. สาขาอื่นๆ

ฐานอุปกรณ์ขนาดใหญ่ แพลตฟอร์มอุตสาหกรรม ส่วนรองรับดาดฟ้าเรือ ระบบโลจิสติกส์และชั้นวางคลังสินค้า และอาคารเหล็กสำเร็จรูป

พารามิเตอร์ประสิทธิภาพที่สำคัญของเหล็กเอชบีมโครงสร้างเหล็กแผ่นรีดร้อน

มาตรฐานผู้บริหาร: GB/T 11263-2017, GB/T 700, GB/T 1591

I. วัสดุทั่วไปและคุณสมบัติทางกล

ครั้งที่สอง กฎการจำแนกประเภทและการกำหนดส่วน

1. การจำแนกประเภท

· HW (ลำแสง H หน้าแปลนกว้าง): ความกว้างของหน้าแปลน ความสูงของส่วน as; ใช้สำหรับคอลัมน์เป็นหลัก

· HM (ลำแสง H หน้าแปลนปานกลาง): ความกว้างของหน้าแปลนปานกลาง ใช้เป็นหลักสำหรับคานเฟรมและเสา

· HN (ลำแสง H หน้าแปลนแคบ): ความลึกของส่วนสูงและหน้าแปลนแคบ ใช้สำหรับคานหลักและคานรองเป็นหลัก (ปริมาณการใช้งานสูงสุด)

2. รูปแบบการกำหนด: ความสูง H × ความกว้างของหน้าแปลน B × ความหนาของเว็บ t1 × ความหนาของหน้าแปลน t2 ตัวอย่าง: HN400×200×8×13

ที่สาม ความคลาดเคลื่อนมิติและรูปร่าง

1. ส่วนเบี่ยงเบนมิติส่วน: ปฏิบัติตามขีดจำกัดมาตรฐานแห่งชาติอย่างเคร่งครัดเพื่อให้มั่นใจในความแม่นยำระหว่างการต่อและการติดตั้ง

2. ความตรง (โค้ง/กวาด): ≤2มม. ต่อเมตร; ส่วนเบี่ยงเบนรวมไม่เกิน 0.2% ของความยาวทั้งหมด

3. บิด: ไม่มีการบิดเบี้ยวอย่างมีนัยสำคัญตลอดความยาวเต็ม ตรงตามข้อกำหนดการติดตั้งโครงสร้างเหล็ก

4. ความยาวคงที่: ข้อกำหนดมาตรฐาน 6ม./9ม./12ม.; นอกจากนี้ยังมีการตัดแบบกำหนดเองตามแบบอีกด้วย

IV. คุณสมบัติพื้นผิวและการแปรรูป

1. เงื่อนไขการจัดส่ง: ผิวเคลือบ "สีดำ" รีดร้อน (มีสเกลโรงสี)

2. การรักษาพื้นผิว: เหมาะสำหรับการกำจัดสนิม การทาสี การเคลือบทนไฟ และการชุบสังกะสีแบบจุ่มร้อนในภายหลัง ปรับให้เข้ากับสภาพแวดล้อมทั้งในร่มและกลางแจ้ง

3. ความสามารถในการแปรรูป: สามารถตัด เจาะ เชื่อม และงอได้ เหมาะสำหรับงานต่อเชื่อมโครงสร้างต่างๆ

V. พารามิเตอร์สภาพแวดล้อมการทำงาน

1. อุณหภูมิการทำงานมาตรฐาน: [ช่วง] °C

2. สภาวะที่มีอุณหภูมิต่ำ: ต้องผ่านการทดสอบการกระแทกที่อุณหภูมิต่ำเพื่อใช้ในภูมิภาคที่เย็นจัด

3. ความต้านทานการกัดกร่อน: วัสดุฐานขาดความต้านทานการกัดกร่อนโดยธรรมชาติ การปกป้องพื้นผิวเป็นสิ่งจำเป็นในสภาพแวดล้อมที่มีฤทธิ์กัดกร่อน

วี. ลักษณะการรับน้ำหนักของโครงสร้าง

1. ความหนาของหน้าแปลนสม่ำเสมอและพื้นผิวด้านใน/ด้านนอกขนานกัน โมดูลัสหน้าตัดสูงที่มีความต้านทานต่อการดัดงอ การเคลื่อนตัวด้านข้าง และแรงบิดได้ดีเยี่ยม

2. รีดร้อนในตัว (ไม่มีรอยต่อ) ความเครียดตกค้างต่ำ ทนต่อการเสียรูปหรือการแตกร้าวภายใต้การรับน้ำหนักในระยะยาว

3. ความแข็งด้านข้างที่เหนือกว่าเมื่อเทียบกับคาน I-beam มาตรฐาน เหมาะสำหรับโครงสร้างช่วงยาวและอาคารที่มีแรงลมสูง

ตารางข้อมูลจำเพาะ
