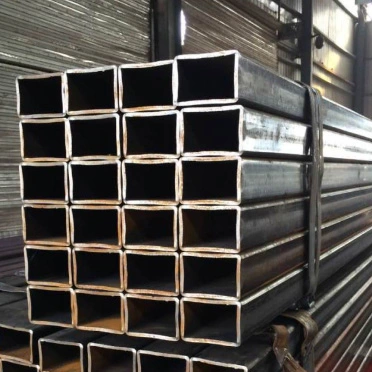

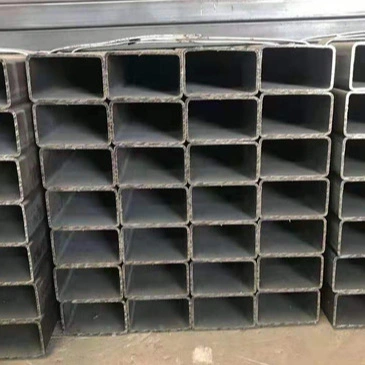

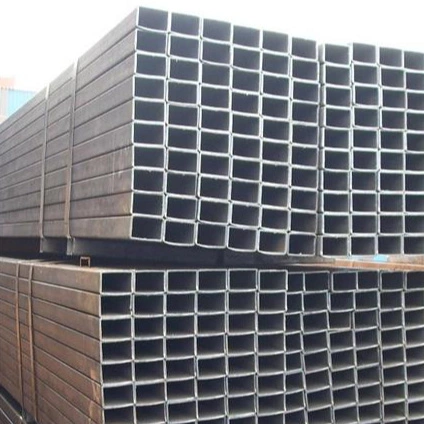

ท่อเหล็กโครงสร้างกลวงสี่เหลี่ยม

ท่อเหล็กโครงสร้างกลวงสี่เหลี่ยมถูกนำมาใช้กันอย่างแพร่หลายในการใช้งานต่างๆ เช่น คานและเสาเหล็ก โครงผนังม่าน โครงตู้ ชั้นวางอุปกรณ์ ราวกั้น และเครื่องจักรก่อสร้าง ทำหน้าที่เป็นส่วนประกอบรับน้ำหนักหลักได้อย่างมีประสิทธิภาพ ในขณะเดียวกันก็เหมาะสำหรับรูปทรงทางสถาปัตยกรรมและโครงสร้างตู้ต่างๆ

คุณสมบัติผลิตภัณฑ์

I. ลักษณะโครงสร้างและกลไก

1. หน้าตัดสี่เหลี่ยมกลวงมีความแข็งสูงต่อการโค้งงอและการเคลื่อนตัวด้านข้างในทั้งสองทิศทาง มีความต้านทานต่อแรงบิดและการเสียรูปด้านข้างได้ดีกว่าเมื่อเปรียบเทียบกับท่อทรงกลมหรือรูปทรงเหล็กโครงสร้างมาตรฐาน ทำให้มั่นใจถึงเสถียรภาพของโครงสร้างโดยรวมที่แข็งแกร่ง

2. รูปร่างหน้าตัดสม่ำเสมอและหน้าแบนช่วยให้กระจายน้ำหนักได้สม่ำเสมอ ท่อแต่ละท่อสามารถรับน้ำหนักในแนวตั้งและแนวนอนได้มาก โดยมักจะทำหน้าที่เป็นส่วนประกอบรับน้ำหนักหลักโดยตรง

3. มีให้เลือกทั้งแบบเชื่อมและแบบไม่มีรอยต่อ: ท่อสี่เหลี่ยมแบบเชื่อมมีความคุ้มค่าสูงสำหรับสภาพการทำงานมาตรฐาน ท่อสี่เหลี่ยมไร้ตะเข็บ ขาดตะเข็บเชื่อม ให้ความแข็งแกร่ง ทนทานต่อแรงกด และประสิทธิภาพความล้าที่เหนือกว่า ทำให้เหมาะสำหรับสถานการณ์โหลดหนักและโหลดแบบวน

ครั้งที่สอง ลักษณะที่ปรากฏและลักษณะการติดตั้ง

1. พื้นผิวด้านนอกเรียบช่วยให้สามารถประกบ ทับซ้อนกัน และยึดแบบฝังเรียบได้ แนบสนิทกับแผ่นเหล็กเคลือบสี แผง และส่วนประกอบของตัวเครื่อง ทำให้มั่นใจได้ถึงความสะอาดและการปิดผนึกขอบระหว่างการก่อสร้าง

2. ขอบที่คมชัดและโปรไฟล์ที่สม่ำเสมอผสมผสานฟังก์ชันการรับน้ำหนักเข้ากับรูปลักษณ์ที่สวยงาม ทำให้เหมาะสำหรับส่วนหน้าทางสถาปัตยกรรม กรอบแนวนอน และโครงการที่เน้นการออกแบบอื่นๆ

3. สำหรับความสามารถในการรับน้ำหนักที่กำหนด พวกมันจะเบากว่าส่วนเหล็กตัน ซึ่งช่วยลดภาระของโครงสร้างโดยรวมและประหยัดต้นทุนวัสดุได้อย่างมีประสิทธิภาพ

ที่สาม ลักษณะการประมวลผลและการเชื่อมต่อ

1. สามารถตัด เอียง งอ เจาะ และเชื่อมได้ การประมวลผลรองนั้นตรงไปตรงมา ช่วยให้การก่อสร้างในสถานที่สะดวกยิ่งขึ้น

2. วิธีการเชื่อมต่อที่หลากหลาย รวมถึงการเชื่อม การโบลต์ และการโลดโผน มีการออกแบบข้อต่อที่เรียบง่ายและมีประสิทธิภาพในการติดตั้งสูง

3. ข้อมูลจำเพาะที่หลากหลาย ครอบคลุมทุกอย่างตั้งแต่ท่อตกแต่งขนาดเล็กไปจนถึงท่อรับน้ำหนักขนาดใหญ่ ช่วยให้สามารถเลือกได้อย่างยืดหยุ่น

IV. ความต้านทานการกัดกร่อนและลักษณะการทำงาน

1. บรรจุในสถานะ "สีดำ" (ไม่เคลือบผิว) เข้ากันได้กับการบำบัดป้องกันการกัดกร่อนต่างๆ เช่น การชุบสังกะสีแบบจุ่มร้อน การชุบสังกะสีแบบเย็น การพ่นสี และการเคลือบสีฝุ่น ทำให้เหมาะสำหรับสภาพแวดล้อมทั้งในร่มและกลางแจ้ง (แห้งหรือเปียก)

2. สามารถใช้ความเย็นและร้อนได้ดี คุณสมบัติทางกลที่มั่นคงภายในช่วงอุณหภูมิการทำงานมาตรฐาน

V. ข้อจำกัดของผลิตภัณฑ์

1. ความเข้มข้นของความเครียดเกิดขึ้นที่มุม พื้นที่เหล่านี้มีแนวโน้มที่จะเกิดความเสียหายเมื่อยล้าภายใต้การกระแทกอย่างรุนแรงหรือการโหลดแบบวนซ้ำหลายครั้ง

2. ไม่เหมาะสมสำหรับการขนส่งของเหลว ไม่ค่อยใช้สำหรับระบบท่อ เนื่องจากได้รับการออกแบบมาสำหรับการใช้งานโครงสร้างและกรอบงานเป็นหลัก

3. ต้นทุนการผลิตที่สูงสำหรับท่อสี่เหลี่ยมไร้รอยต่อที่มีผนังหนาข้อกำหนดขนาดใหญ่ส่งผลให้ราคาสูงกว่าท่อแบบเชื่อมอย่างมาก

การใช้และขอบเขตการใช้งาน

I. การใช้งานหลัก

1. ส่วนประกอบโครงสร้างที่สำคัญ

ใช้สำหรับโครงโรงงาน โครงพอร์ทัล คานและเสาส่วนกล่อง คอลัมน์แนวตั้ง โครงถัก และส่วนรองรับพื้น เป็นวัสดุรับน้ำหนักหลักในการก่อสร้างเหล็ก

2. อาคารซองและผนังม่าน

โครงผนังภายนอก (แถบ/หมุด) โครงช่องแสง วงกบประตูและหน้าต่าง แปหลังคา และโครงขอบ ผสมผสานอย่างลงตัวกับแผ่นเหล็กขึ้นรูปและวัสดุแผงอื่นๆ

3. สิ่งห่อหุ้มและสิ่งอำนวยความสะดวกในการป้องกัน

รั้วรอบขอบโรงงาน ราวกั้นถนน ราวบันได ราวระเบียง โครงกักตุนไซต์งาน และเสาตาข่ายนิรภัย

4. โครงอุปกรณ์และเครื่องจักร

ฐานเครื่องจักร ชั้นวางอุปกรณ์ โครงโต๊ะงาน ชั้นวางคลังสินค้า โครงตู้คอนเทนเนอร์ และโครงตัวถังรถยนต์

5. วิศวกรรมและสิ่งอำนวยความสะดวกชั่วคราว

โครงโครงเวที โครงเรือนกระจก การกักตุนสถานที่ก่อสร้างชั่วคราว โครงสร้างค้ำยัน/รองรับ และโครงอาคารแบบแยกส่วน

6. โครงสร้างการตกแต่งและสถาปัตยกรรม

โครงสร้างภูมิทัศน์ ลักษณะทางสถาปัตยกรรมกลางแจ้ง กรอบตกแต่งภายใน และกรอบตู้โชว์/บูธ ผสมผสานความสามารถในการรับน้ำหนักเข้ากับความสวยงาม

ครั้งที่สอง ขอบเขตการใช้งานของท่อเหล็กโครงสร้างกลวงสี่เหลี่ยม

1. วิศวกรรมโครงสร้างเหล็ก ได้แก่ คาน เสา และระบบค้ำยันสำหรับโรงงานอุตสาหกรรม โกดัง สนามกีฬา และอาคารสำเร็จรูป

2. การตกแต่งทางสถาปัตยกรรม: การสร้างกำแพงม่าน ประตูและหน้าต่าง ลักษณะทางสถาปัตยกรรมภายในและภายนอก และแผงแสดงนิทรรศการ

3. เทศบาลและการขนส่ง: ราวกั้นถนน รั้วกั้นการก่อสร้างของเทศบาล เรือนกล้วยไม้ภูมิทัศน์ และโครงที่พักรถบัส

4. การผลิตเครื่องจักร: โครงสำหรับอุปกรณ์ทั่วไป เครื่องจักรก่อสร้าง เครื่องจักรกลการเกษตร และอุปกรณ์โลจิสติกส์

5. คลังสินค้าและโลจิสติกส์: ชั้นวางสินค้าหนัก แพลตฟอร์มการจัดเก็บ และโครงสร้างเสริมตู้คอนเทนเนอร์

6. เกษตรกรรม ป่าไม้ และพืชสวน: โรงเรือน โครงที่พักพิงสำหรับปศุสัตว์ และรั้วเกษตรกรรม

คู่มือการเลือก

· ท่อสี่เหลี่ยมเชื่อม: ประเภทผลิตภัณฑ์หลักที่ให้ประสิทธิภาพด้านต้นทุนสูง ใช้กันอย่างแพร่หลายสำหรับงานมาตรฐาน เช่น งานรับน้ำหนักทั่วไป โครงอาคาร งานตกแต่ง และราวกันตก

· ท่อสี่เหลี่ยมไร้รอยต่อ: ความแข็งแรงที่เหนือกว่า ทนต่อความล้า และความสามารถในการรับแรงกด ใช้เป็นหลักสำหรับงานหนัก การโหลดแบบวนรอบ โครงเครื่องจักรที่มีสเปคสูง และส่วนประกอบทางวิศวกรรมสำหรับงานหนัก

พารามิเตอร์ประสิทธิภาพหลัก

มาตรฐานการดำเนินการ: GB/T 6728-2017 "ส่วนโครงสร้างกลวงขึ้นรูปเย็น"; GB/T 3094-2012 "ท่อเหล็กสี่เหลี่ยมและสี่เหลี่ยมไร้รอยต่อดึงเย็น"

I. วัสดุทั่วไปและคุณสมบัติทางกล

พารามิเตอร์ทั่วไปเพิ่มเติม:

· โมดูลัสความยืดหยุ่น: 2.06 × 10⁵MPa

· ความหนาแน่น: 7.85 ก./ซม.³

· อุณหภูมิใช้งาน มาตรฐาน: -20°C ถึง 200°C

ครั้งที่สอง ข้อมูลจำเพาะและระบบขนาด

1. วิธีการกำหนด

ขนาดภายนอก: ยาว × กว้าง × ความหนาของผนัง (หน่วย: มม.); ตัวอย่าง: 100×50×3.0

2. หมวดหมู่ขนาดกระแสหลัก

· ขนาดเล็ก (ของตกแต่ง / สิ่งที่แนบมา / ราวกั้น): 20×10, 30×20, 40×20, 50×30; ความหนาของผนัง: 1.2–2.5 มม

· ขนาดกลาง (กระดูกงู / แป / คานมาตรฐานและเสา): 60×40, 80×40, 80×60, 100×50; ความหนาของผนัง: 2.0–5.0 มม

· ขนาดใหญ่ (เสาหลักและคาน / โครงถักสำหรับงานหนัก): 120×80, 150×100, 200×100, 250×150; ความหนาของผนัง: 4.0–12.0 มม

3. ความยาวและความคลาดเคลื่อน

· ความยาวมาตรฐาน:6 ม. 9 ม. 12 ม. มีความยาวที่กำหนดเองได้

· ความเผื่อ มิติ ภายนอก:± 0.8%

· ความเผื่อความหนาของผนัง:ท่อเชื่อมมาตรฐาน ±10%; ท่อไร้รอยต่อ ±7.5%

4. สูตรคำนวณน้ำหนักตามทฤษฎี

W (กก./ม.) = 0.00785 × [(B + H) × 2 − 4t] × t (B = ด้านยาว, H = ด้านสั้น, t = ความหนาของผนัง)

ที่สาม คุณสมบัติทางกลของโครงสร้าง

1. ท่อเหล็กโครงสร้างกลวงสี่เหลี่ยม ส่วนสี่เหลี่ยมมีความแข็งในการดัดงอแบบสองทิศทางสูง (ตามแกนที่แข็งแกร่งและอ่อนแอ) และความเสถียรด้านข้างที่เหนือกว่าและความต้านทานแรงบิดเมื่อเทียบกับโปรไฟล์เดี่ยวเช่นท่อกลมหรือคาน H ส่งผลให้เสถียรภาพของโครงสร้างโดยรวมแข็งแกร่ง

2. ลักษณะการประมวลผล

· การทดสอบการดัดงอ: สามารถดัดงอเย็นได้ 90° ที่อุณหภูมิห้อง โดยไม่แตกร้าวหรือหลุดล่อนที่ส่วนโค้ง

· การทดสอบการทำให้เรียบ:ทนทานต่อการบีบอัดตามขนาดที่ระบุโดยไม่ทำให้ผนังแตกร้าว

1. ลักษณะความเครียด: ความเข้มข้นของความเครียดเล็กน้อยเกิดขึ้นที่มุม ไม่เหมาะสำหรับการใช้งานที่เกี่ยวข้องกับโหลดกระแทกความถี่สูง

IV. การจำแนกประเภทผลิตภัณฑ์และความแตกต่างด้านประสิทธิภาพ

V. การรักษาพื้นผิวและการป้องกันการกัดกร่อน

1. สภาพมาตรฐาน: ผิวสีดำ (พื้นผิวออกไซด์รีดร้อน)

2. วิธีการป้องกันการกัดกร่อนทั่วไป: การชุบสังกะสีแบบจุ่มร้อน, การชุบสังกะสีแบบเย็น, การเคลือบผงไฟฟ้าสถิต, การพ่นสีป้องกันการกัดกร่อน และการเคลือบฟลูออโรคาร์บอน

3. การอ้างอิงการชุบสังกะสีแบบจุ่มร้อน: ความหนาเคลือบสังกะสีเฉลี่ย ≥85 μm; ความทนทานกลางแจ้งเกิน 15 ปี

วี. วิธีการเชื่อมต่อ

· หลัก: การเชื่อมแบบเอียง การเชื่อมแบบเจาะเต็ม (แกนหลักสำหรับการก่อสร้าง)

· รอง: การเชื่อมต่อแบบสลักเกลียวความแข็งแรงสูง สกรูเกลียวปล่อย การโลดโผน

· รองรับการใช้งานกับส่วนประกอบโครงสร้างเหล็กต่างๆ รวมถึงเหล็กแผ่นสี เหล็กเอชบีม และเหล็กฉาก

ปกเกล้าเจ้าอยู่หัว การใช้งานที่เหมาะสมและต้องห้าม

เหมาะสม

คานและเสาโรงงานอุตสาหกรรม โครงผนังม่าน โครงตู้ ราวกั้นและรั้ว ชั้นวางคลังสินค้า โครงอุปกรณ์ โครงสร้างแนวนอน และโครงสร้างเหล็กสำเร็จรูป

ไม่เหมาะ

การลำเลียงของไหลแรงดันสูง ท่ออุณหภูมิสูง/แรงดันสูง และโครงสร้างหลักของอุปกรณ์งานหนักที่ต้องรับแรงกระแทกรุนแรงหรือความล้าจากความถี่สูง
