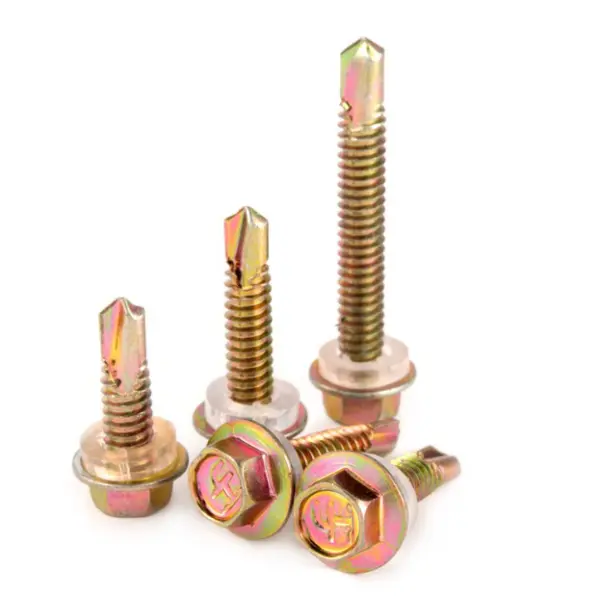

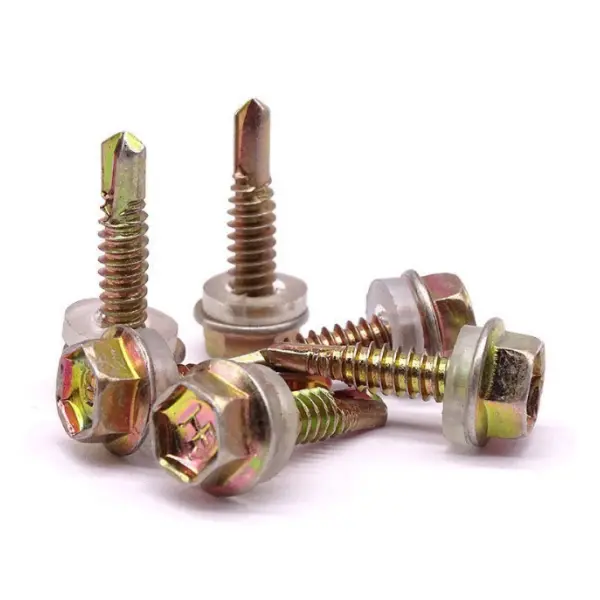

สกรูเกลียวปล่อยสำหรับระบบหุ้มเหล็กได้รับการออกแบบมาโดยเฉพาะสำหรับโครงสร้างอาคารโครงสร้างเหล็ก รวมถึงหลังคา ผนัง และส่วนประกอบตกแต่ง (เช่น มุมกะพริบและมุม)
วัสดุ: เหล็กกล้าคาร์บอนปานกลาง (1022) หรือสแตนเลส (410/304) ผ่านการอบชุบด้วยความร้อนและเคลือบด้วยสังกะสีหรือเคลือบคอมโพสิต
ฟังก์ชั่นหลัก: ขจัดความจำเป็นในการเจาะล่วงหน้า ดำเนินการเจาะ ต๊าป และยึดในขั้นตอนเดียว เหมาะสำหรับการเชื่อมแผ่นโลหะบาง (0.5–6 มม.) เช่น เหล็กเคลือบสี แผ่นสังกะสี และแปเหล็กแผ่นบาง
หัว: หัวเครื่องซักผ้า Hex; เข้ากันได้กับไดรเวอร์ซ็อกเก็ตหรือประแจไฟฟ้า ให้ความต้านทานแรงบิดสูงและป้องกันการลื่นไถล
จุด: จุดสว่านในตัว (ดอกสว่านเกลียวขนาดเล็ก) พร้อมร่องคายเศษ สามารถเจาะทะลุแผ่นเหล็กได้โดยตรง
ด้าย: ด้ายหยาบ (14 TPI); ให้ความสามารถในการต๊าปตัวเองที่แข็งแกร่งและมีแรงจับยึดสูง
Surface Finish: Hot-dip galvanized, colored zinc, or Dacromet; corrosion-resistant and suitable for outdoor use.
การประกอบมาตรฐานประกอบด้วยตัวสกรูและแหวนรองซีลกันน้ำ (ประกอบไว้ล่วงหน้า) พร้อมใช้งานได้ทันทีโดยไม่ต้องติดตั้งเครื่องซักผ้าด้วยตนเอง
Head Type: Hex washer head; offers high load-bearing capacity and a secure, flush fit. Specifications (Common):
เส้นผ่านศูนย์กลาง: 5.5 มม. (#12), 6.3 มม. (#14)
o Length: 25–150mm (must penetrate the panel and insulation layer, with ≥25mm embedment into the purlin)
จุดเจาะ: ST4.2–ST6.3 สอดคล้องกับความหนาของแผ่นเหล็กต่างๆ
Structure: Composite washer consisting of a metal washer (galvanized steel / stainless steel) + EPDM rubber.
Functions: Waterproofing, leak prevention, aging resistance, and weather resistance (operating range: -40°C to 120°C).
ขนาด: เส้นผ่านศูนย์กลางภายนอก ≥19mm; ให้พื้นที่สัมผัสขนาดใหญ่เพื่อการปิดผนึกที่เชื่อถือได้ 3) เครื่องมือที่จำเป็น (จำเป็นสำหรับการติดตั้ง)
ไดรเวอร์: ซ็อกเก็ตหกเหลี่ยม 1/4″ (8 มม./10 มม.); ประแจผลกระทบไร้สายหรือสว่านไฟฟ้า
อุปกรณ์เสริม: ระดับจิตวิญญาณ, สายวัด, สายรัดนิรภัย (สำหรับงานบนที่สูง)
ความต้านแรงดึง: ≥450 MPa
ความแข็งพื้นผิว: HRC 35–45 (จุดเจาะแข็ง, แกนแข็ง)
แรงดึงออก: ≥8700 N (Q235, แผ่นเหล็ก 4 มม.)
แรงบิด: ≥10.9 นิวตันเมตร
ความต้านทานต่อสเปรย์เกลือ: ≥500ชั่วโมง (ชุบสังกะสีแบบจุ่มร้อน)
ความหนาของแผ่นเพลทที่ใช้งานได้: 0.5–6 มม. (ขึ้นอยู่กับข้อกำหนดเฉพาะของจุดเจาะ)
การมุงหลังคา: ยึดแผ่นเหล็กเคลือบสีเข้ากับแปเหล็ก (กันลมและกันซึม)
การหุ้มผนัง: การยึดแผ่นเหล็กเคลือบสีเข้ากับขอบผนัง/แป
ตัดแต่ง/กะพริบ: ซ่อมฝาครอบสัน ชายคา และขอบประตู/หน้าต่าง
อื่นๆ:ระบบติดตั้งไฟฟ้าโซลาร์เซลล์ (PV), ท่ออากาศ, และโครงอาคารเหล็กวัดแสง
1. ขจัดขั้นตอนการเจาะและการแตะล่วงหน้า การติดตั้งที่รวดเร็วและประหยัดแรงงาน
2. การมีส่วนร่วมที่แน่นแฟ้น; ทนต่อการคลายและการหลุดออก
3. เข้ากันได้กับวัสดุต่างๆ อเนกประสงค์สูง
4. ขนาดกะทัดรัด; เหมาะสำหรับการเชื่อมต่อส่วนประกอบผนังบางและน้ำหนักเบา
การเปรียบเทียบ: สกรูเกลียวปล่อยปลายแหลมมาตรฐาน สลักเกลียวมาตรฐาน และหมุดย้ำ
1. การเจาะและยึดแบบรวม ประสิทธิภาพการติดตั้งที่สูงมาก
มีโครงสร้างการตัดจุดเจาะในตัว ไม่จำเป็นต้องเจาะหรือต๊าปล่วงหน้า การเจาะ ร้อยเกลียว และยึดเสร็จสมบูรณ์ในขั้นตอนเดียว ช่วยลดขั้นตอนกระบวนการได้อย่างมาก เหมาะสำหรับการติดตั้งซองจดหมายขนาดใหญ่ในสถานที่ก่อสร้าง
2. หัวแปลน Hex; แรงจับยึดที่แข็งแกร่งโดยไม่ลื่นไถล
รวมไดรฟ์หกเหลี่ยมภายนอกเข้ากับหน้าหน้าแปลน ช่วยให้สามารถใช้งานแรงบิดสูงด้วยประแจไฟฟ้า พื้นผิวแบริ่งขนาดใหญ่ลดความเสี่ยงของการหลุดของเกลียวหรือการตัดส่วนหัว ทำให้เหมาะสำหรับสภาวะที่เกี่ยวข้องกับการสั่นสะเทือนหรือแรงดันลมในโครงสร้างเหล็ก
3. เครื่องซักผ้าคอมโพสิตแบบรวม ปิดผนึกกันน้ำได้ดีเยี่ยม
ประกอบสำเร็จที่โรงงานด้วยส่วนประกอบโลหะและ EPDM แหวนรองยางคอมโพสิต: แนบสนิทกับพื้นผิวแผงหลังจากขันให้แน่น ทนต่อความชราและอุณหภูมิสุดขั้ว ป้องกันการรั่วไหลของน้ำที่แหล่งกำเนิด ออกแบบมาเฉพาะสำหรับระบบกันซึมอาคารเปลือก
4. วัสดุแข็ง เหมาะสำหรับการเชื่อมต่อโลหะ
ผ่านการชุบแข็งด้วยความแข็งผิวสูง สามารถเจาะแผ่นเหล็กเคลือบสีขนาด 0.5–6 มม. และส่วนเหล็กชุบสังกะสีได้อย่างน่าเชื่อถือ ความเหนียวที่สมดุลช่วยให้มั่นใจได้ถึงความต้านทานต่อการแตกหักหรือการหลุดของเกลียวระหว่างการติดตั้ง ให้ความสามารถในการรับน้ำหนักที่เหนือกว่าเมื่อเทียบกับสกรูเกลียวปล่อยมาตรฐาน
5. ทนต่อการกัดกร่อนและสภาพอากาศ เหมาะสำหรับสภาพแวดล้อมกลางแจ้ง
นำเสนอการรักษาพื้นผิวมาตรฐาน เช่น การชุบสังกะสีด้วยสี การชุบสังกะสีแบบจุ่มร้อน หรือการเคลือบ Dacromet มีความทนทานต่อละอองเกลือและสนิมได้ดีเยี่ยม ทนทานต่อการใช้งานระยะยาวในโรงงานอุตสาหกรรมกลางแจ้งหรือชายฝั่ง เหมาะสำหรับการใช้งานซองโครงสร้างเหล็กกลางแจ้ง
6. การยึดเกลียวที่แข็งแกร่ง ทนต่อการยกและคลายลม
เกลียวเกลียวหยาบแบบพิเศษช่วยให้มั่นใจได้ถึงการยึดแน่นกับแปเหล็ก ให้ความต้านทานการดึงและการลื่นที่ดีเยี่ยม ทนทานต่อแรงลมแรงบนหลังคาและป้องกันการคลายตัวเมื่อเวลาผ่านไป
1. ปะทะ สกรูเกลียวปล่อยปลายแหลมมาตรฐาน: ต้นทุนต่อหน่วยสูงขึ้น ไม่เหมาะกับพื้นผิวที่ไม่ใช่โลหะ เช่น ไม้หรือพลาสติก
2. ปะทะ สลักเกลียวมาตรฐาน: ความสามารถในการรับน้ำหนักต่ำกว่า ไม่สามารถใช้กับข้อต่อรับน้ำหนักโครงสร้างหลักได้ เหมาะสำหรับระบบซองจดหมายและการเชื่อมต่อแบบแผ่นบางเท่านั้น
3. ปะทะ หมุดย้ำตาบอด: ช่วยให้สามารถถอดชิ้นส่วนและบำรุงรักษาซ้ำได้ (ไม่เหมือนกับหมุดย้ำแบบใช้ครั้งเดียว) อย่างไรก็ตามความต้านทานต่อแผ่นดินไหวและความทนทานต่อการเสียรูปซ้ำ ๆ นั้นต่ำกว่าตัวยึดโครงสร้างที่มีความแข็งแรงสูง
สกรูเกลียวปล่อยสำหรับระบบหุ้มเหล็ก สถานการณ์ที่เกี่ยวข้อง: หลังคาโรงงาน ผนัง (เหล็กเคลือบสี) แวบวับและตัดแต่งมุม ระบบซองเหล็กวัดแสง ฯลฯ การติดตั้งเป็นไปตามข้อกำหนดทั่วไปสำหรับการก่อสร้างเปลือกโครงสร้างเหล็ก
1. การตรวจสอบวัสดุ
ตรวจสอบข้อกำหนด ความยาว และการเคลือบป้องกันการกัดกร่อน ตรวจสอบแหวนรองคอมโพสิตที่ประกอบไว้ล่วงหน้าเพื่อให้แน่ใจว่าแหวนเหล่านั้นไม่เสียหายและไม่มีการหลุดออกหรือแตกร้าว แยกความแตกต่างระหว่างข้อกำหนดเฉพาะของจุดเจาะเพื่อให้ตรงกับความหนารวมของแผง
2. การเตรียมเครื่องมือ
ไขควงบ็อกซ์หกเหลี่ยม, ประแจไฟฟ้าปรับความเร็วได้ / เตรียมสว่านไฟฟ้าแบบมือถือ ปรับการตั้งค่าความเร็วและแรงบิดล่วงหน้า เตรียมสายวัด ปากกามาร์กเกอร์ และมีดอเนกประสงค์ด้วย
3. การเตรียมพื้นผิวฐาน
ตรวจสอบให้แน่ใจว่าพื้นผิวของแผงและแปไม่มีเศษ สนิมหลวม หรือส่วนที่ยื่นออกมา ตรวจสอบให้แน่ใจว่าข้อต่อที่ทับซ้อนกันของแผงเรียบและพื้นผิวแผงไม่มีการบิดเบี้ยว
4. เค้าโครงและการวางตำแหน่ง
Snap lines according to the drawings to determine screw spacing, ensuring horizontal and vertical alignment.
1. จัดตำแหน่งและประกอบแผงเข้าด้วยกัน โดยยึดไว้ชั่วคราวเพื่อให้แน่ใจว่าความกว้างที่ทับซ้อนกันตรงตามข้อกำหนดการออกแบบ
2. ใช้แรงกดตั้งฉากกับพื้นผิวแผงขณะเจาะ รักษาการจัดตำแหน่งแนวตั้ง - ห้ามเอียงหรือขันสกรูเป็นมุมโดยเด็ดขาด
3. เจาะและยึดด้วยความเร็วคงที่ โดยให้ปลายสว่านเจาะทะลุแผงและแปได้ หลีกเลี่ยงแรงกะทันหันหรือมากเกินไปเพื่อป้องกันปลายสว่านหักหรือทำให้แผงเสียรูป
4. มาตรฐานการยึด: หน้าแปลนควรบีบอัดแหวนรองคอมโพสิตเพื่อให้ปะเก็นยางถูกบีบอัดอย่างสม่ำเสมอและขยายออกไปด้านนอกเล็กน้อย อย่าขันแน่นจนเกินไปเพราะอาจทำให้ปะเก็นยางแตกหรือทำให้พื้นผิวแผงเยื้องและรั่วได้
5. ลำดับการติดตั้ง: ดำเนินการจากกึ่งกลางของช่วงไปทางปลายทั้งสองข้างและจากตรงกลางออกไปด้านนอกเพื่อลดความเครียดสะสมในแผง
1. สำหรับแผงหลังคา ให้วางสกรูบนยอดของลอน ห้ามขันสกรูเข้าไปในรางน้ำ (เนื่องจากจะทำให้น้ำสะสมและรั่วไหล) ระยะห่าง... ยึดตามแบบอย่างเคร่งครัด โดยเน้นการเพิ่มความหนาแน่นของตัวยึดบริเวณสันเขา เชิงชาย และรางน้ำ
2. ติดตั้งแผ่นผนังแนวตั้งจากบนลงล่าง เพิ่มความหนาแน่นของสกรูที่ข้อต่อที่ทับซ้อนกันเพื่อให้แน่ใจว่าซีลกันน้ำได้
3. ใช้การยึดสองครั้งที่ส่วนขอบ การกะพริบของมุม และจุดปิด โดยให้สกรูกระจายเท่าๆ กันทั้งสองด้านของมุม เพื่อป้องกันไม่ให้ขอบม้วนงอหรือน้ำรั่ว
1. การตรวจสอบด้วยภาพอย่างครอบคลุม: ตรวจสอบให้แน่ใจว่าสกรูอยู่ในแนวตั้งและเว้นระยะห่างเท่ากัน และแหวนรองอยู่ในตำแหน่งที่ถูกต้องและครบถ้วน
2. ตรวจสอบให้แน่ใจว่าพื้นผิวแผงไม่มีรอยบุบหรือรอยขีดข่วนที่สำคัญ และซีลที่ทับซ้อนกันนั้นไม่เสียหาย
3. Prohibit stepping on, prying, or striking completed areas to prevent screw loosening or seal failure.
4. เปลี่ยนหรือซ่อมแซมแหวนรองที่เสียหายหรือสกรูที่ไม่ตรงแนวทันที
1. Do not remove or replace original composite washers; installation without washers is strictly prohibited.
2. Do not drive screws at an angle or overtighten with excessive torque, as this can cause leaks or screw breakage.
3. อย่าใช้สกรูที่มีจุดเจาะชำรุดหรือเกลียวเสียหาย
4. หลีกเลี่ยงการติดตั้งกลางแจ้งในช่วงฝนตกหรือเมื่อพื้นผิวแผงเปียก
1. วัสดุฐาน: เหล็กมาตรฐาน 1022 เหล็กคาร์บอนปานกลาง (ชุบแข็ง); สแตนเลส 410/304 สำหรับสภาพแวดล้อมที่มีการกัดกร่อนสูง
2. การรักษาความร้อน: ผ่านการชุบแข็ง (พื้นผิวแข็ง, แกนแข็ง)
3. การป้องกันการกัดกร่อนของพื้นผิว: ชุบสังกะสีสี, ชุบสังกะสีแบบจุ่มร้อน, Dacromet, ฟอสเฟต
4. เครื่องซักผ้าที่เข้ากัน: แผ่นรองเหล็กชุบสังกะสี + ยาง EPDM (ซีลทนสภาพอากาศ)
1. ความแข็งพื้นผิว: HRC 35–45 (รับประกันความสามารถในการเจาะ ป้องกันการแตกหักของปลาย)
2. ความต้านแรงดึง: ≥450 MPa
3. แรงบิดสูงสุด: ≥10.9 N·m (ข้อกำหนดมาตรฐาน)
4. ความสามารถในการดึงออก (จับคู่กับแผ่นเหล็ก 0.5–4 มม. + แป): ≥8700 N
1. ขนาดระบุทั่วไป: ST5.5, ST6.3 (กระแสหลักสำหรับโครงการวิศวกรรม)
2. ประเภทเกลียว: เกลียวเกลียวหยาบ; โปรไฟล์ที่คมชัด การยึดเกาะที่แข็งแกร่ง
3. ประเภทจุดเจาะ: จุดเจาะตัวเองมาตรฐาน เหมาะสำหรับแผ่นหนา 0.5–6 มม
1. อุณหภูมิในการทำงาน: -40°C ถึง 120°C; ทนต่อการเสื่อมสภาพที่อุณหภูมิสูง/ต่ำ
2. ประสิทธิภาพ: กันน้ำ ดูดซับแรงกระแทก ป้องกันความเสียหายจากการบดของแผ่น; อายุการใช้งาน≥10ปี
3. โครงสร้าง: ประกอบล่วงหน้าเป็นหน่วยเดียวที่โรงงาน ไม่สามารถถอดออกได้
1. สังกะสีสี: ความต้านทานการพ่นเกลือ ≥200 ชั่วโมง; เหมาะสำหรับพื้นที่โรงงานในร่ม/แห้ง
2. การชุบสังกะสีแบบจุ่มร้อน / Dacromet: ความต้านทานการพ่นเกลือ ≥500 ชั่วโมง; เหมาะสำหรับสภาพแวดล้อมกลางแจ้ง ชื้น และชายฝั่ง
1. ข้อกำหนดในการยึด: เครื่องซักผ้าต้องได้รับการบีบอัดอย่างสม่ำเสมอ หลีกเลี่ยงการขันแน่นเกินไปเพื่อป้องกันการแตกร้าวของยางหรือการเยื้องผิวแผ่น
2. Drilling depth: After penetrating the colored sheet, effective embedment into the steel purlin must be ≥25 mm
3. การใช้งาน: การเชื่อมต่อแผ่นกาบบาง (หลังคา แผ่นผนัง แวบวับ/ตัดแต่ง); ไม่ใช้สำหรับข้อต่อโครงสร้างรับน้ำหนักหลัก
