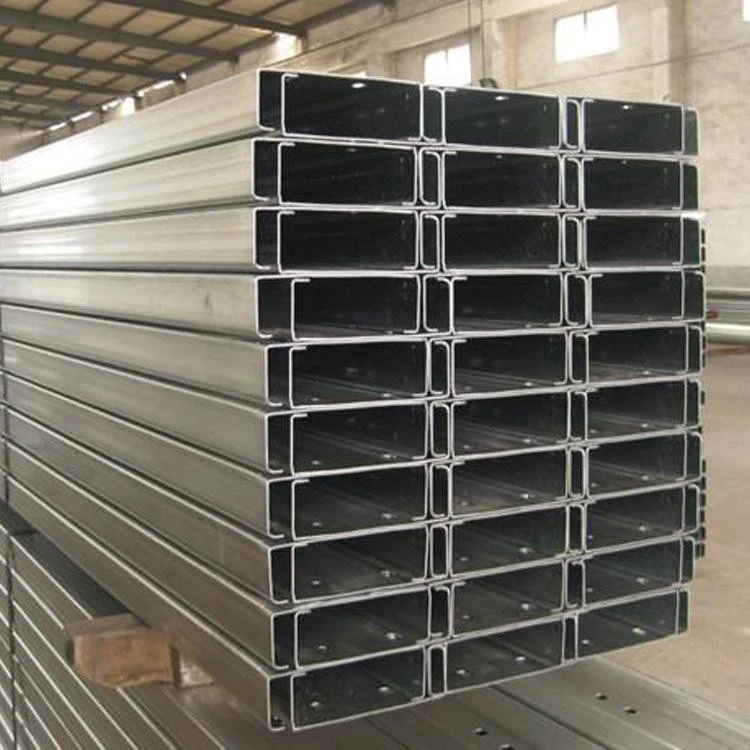

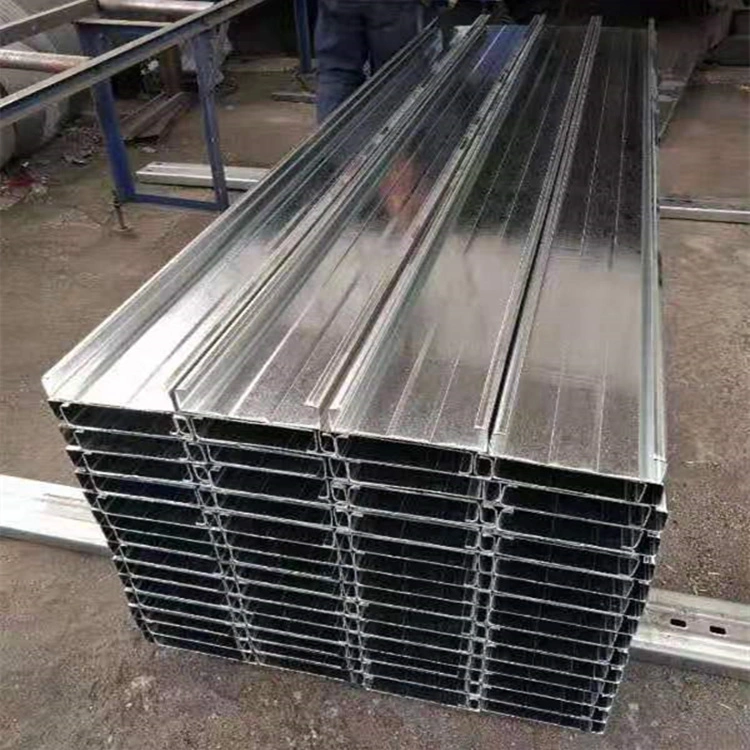

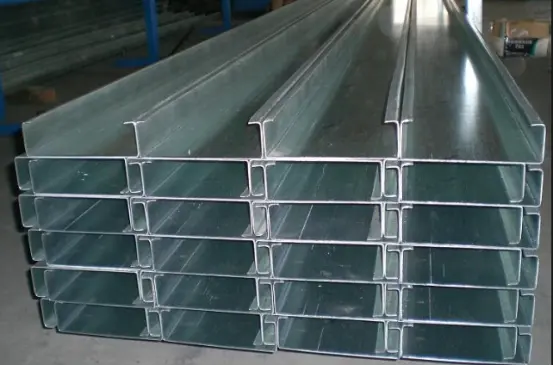

แปเหล็กมาตรา C รีดเย็นผลิตจากแผ่นเหล็กชุบสังกะสีแบบจุ่มร้อน แบ่งออกเป็นแปหลังคาและแปผนัง ติดตั้งบนคานเหล็ก เสา หรือคอร์ดด้านบนของโครงสเปซเฟรม ทำหน้าที่เป็นฐานรับน้ำหนักสำหรับหลังคาเหล็กเคลือบสีและแผ่นผนัง ถ่ายเทน้ำหนักไปยังโครงสร้างเหล็กหลัก และทำหน้าที่เป็นโครงโครงสร้างสำหรับระบบเปลือกอาคาร ข้อกำหนดมาตรฐาน: เหล็ก C-section ชุบสังกะสีแบบจุ่มร้อน Q235 ที่มีความหนาของชั้นชุบสังกะสี≥80μm
หลังคา: C140×50×20, C160×50×20, C180×60×20, C200×70×20
ผนัง: C80×40×20, C100×50×20, C120×50×20
ความหนาของผนัง: 1.8, 2.0, 2.2, 2.5 มม
1). คันชักเหล็กกลมตรง: Φ10, Φ12; ติดตั้งในแนวทแยง
2). เสาแขน: ท่อเชื่อม Φ32×2.0; ติดตั้งที่จุดเปลี่ยนของคันชักแนวทแยงเพื่อให้การรองรับที่แข็งแกร่ง
แผนผัง: ต้องใช้เหล็กรัดสำหรับแปหลังคาที่มีช่วงยาวเกิน 4 เมตร
เหล็กฉากรูปตัว L หรือเหล็กรูปตัว C ขนาดเล็ก ปลายด้านหนึ่งติดกับแปและอีกด้านหนึ่งติดกับคานเหล็ก ช่วยป้องกันแปจากการพลิกคว่ำเนื่องจากแรงลมบนหลังคา และเป็นคุณสมบัติมาตรฐานสำหรับหลังคาช่วงยาว
1). คลีตแป: ฝังหรือเชื่อมเข้ากับคานและเสาเหล็ก แปแบบ C-section วางอยู่บนรองเท้าเหล่านี้
2). โบลต์ความแข็งแรงสูงและสกรูเจาะตัวเอง: ใช้สำหรับประกบแปและยึดแปเข้ากับคลีต
ติดตั้งเหนือแป: แผงหลังคา/ผนัง ฉนวน แผ่นกั้นไอ และส่วนประกอบตกแต่ง/แวบวับ
1. คลังสินค้าขนาดเล็ก (ช่วง ≤ 9 ม.): แปหลังคา C140×50×2.0 + แปผนัง C100×50×2.0 แท่งย้อยง่าย ไม่มีวงเล็บปีกกา
2. อาคารโรงงานมาตรฐาน (12–24 ม.): แปหลังคา C160/C180 + เหล็กดัดและสตรัทแบบสมบูรณ์ + เหล็กค้ำแปลนหลังคา
3. บริเวณชายฝั่งที่มีลมแรงสูง / หลังคาโครงอวกาศ: เหล็กรูปตัวซีหนาขึ้น (2.2–2.5 มม.) เพิ่มความหนาแน่นของก้านย้อย และการค้ำยันหน้าแปลนหลังคาแบบเต็ม
มาตรฐานภายในประเทศ: การชุบสังกะสีแบบจุ่มร้อน ≥ 80μm;
ชายฝั่ง (สเปรย์เกลือ): การชุบสังกะสีแบบจุ่มร้อน ≥ 120μm
1. แปเหล็กมาตรา C รีดเย็นมีลักษณะหน้าตัดที่มีประสิทธิภาพเชิงโครงสร้าง ให้แรงดัดและแรงอัดที่ดีเยี่ยม การประหยัดวัสดุ และความสามารถในการรับน้ำหนักสูง
2. พื้นผิวที่เรียบไม่มีเสี้ยนและการเจาะที่แม่นยำช่วยให้การต่อและการเชื่อมต่อทำได้ง่าย
3. คุณสมบัติของวัสดุสม่ำเสมอและความเหนียวที่ดี ทนต่อการบิดและการเสียรูป
4. รูที่เจาะไว้ล่วงหน้าช่วยให้สามารถประกอบได้โดยตรงที่ไซต์งาน ซึ่งช่วยลดระยะเวลาในการก่อสร้างลงอย่างมาก
5. เข้ากันได้กับแผงหลังคาและผนังต่างๆ โปรไฟล์โครงที่จำเป็นสำหรับอาคารเหล็กเบา
ส่วนผนังบางขึ้นรูปเย็นมีน้ำหนักเพียงประมาณหนึ่งในสามของเหล็กช่องรีดร้อนสำหรับความสามารถในการรับน้ำหนักเท่ากัน ซึ่งช่วยลดภาระบนคานเหล็ก เสา และฐานรากได้อย่างมาก รวมถึงน้ำหนักเหล็กทั้งหมดที่จำเป็นสำหรับโครงสร้าง ในทางตรงกันข้าม แปคอนกรีตมีน้ำหนักมากและไม่เหมาะกับโครงสเปซหรือหลังคาเหล็กเบาช่วงยาว
ส่วนประกอบถูกผลิตขึ้นตามความยาวคงที่ การประกอบที่ไซต์งานใช้วิธีการก่อสร้างแบบแห้งพร้อมการเชื่อมต่อแบบสลักเกลียว ทำให้ไม่จำเป็นต้องตัดหรือเชื่อมที่ไซต์งาน ในทางตรงกันข้าม แปไม้จำเป็นต้องมีการไสและการรักษาสารกันบูด ในขณะที่แปคอนกรีตต้องใช้แบบหล่อ การหล่อ และการบ่ม ส่งผลให้ระยะเวลาในการก่อสร้างมีความแตกต่างกันอย่างมีนัยสำคัญ
ปากเหล็ก C-section ที่โค้งงอเข้าด้านในช่วยให้ติดตั้งสายรัดข้อเข่าแบบแท่งกลมและที่พยุงเข่าได้อย่างง่ายดาย สร้างระบบโครงสร้างที่แข็งแกร่งพร้อมความทนทานต่อการบิดด้านข้างและแรงลม/หิมะได้เหนือกว่า เมื่อเทียบกับแปเหล็กฉากแบบธรรมดา
ส่วนทั้งหมดชุบสังกะสีแบบจุ่มร้อน เพื่อให้มั่นใจว่ามีการเคลือบสังกะสีสุญญากาศสม่ำเสมอ (80μm สำหรับพื้นที่ในแผ่นดิน และ 120μm สำหรับบริเวณชายฝั่ง) ที่ทนทานต่อการกัดกร่อนจากฝนและความชื้น ในทางกลับกัน ไม้ดิบมีแนวโน้มที่จะเน่าและแตกร้าว ในขณะที่เหล็กรางเหล็กสีดำมาตรฐานมีค่าใช้จ่ายในการบำรุงรักษาสูงสำหรับการทาสีเป็นระยะ
สามารถเจาะรูลงในเว็บไซด์โดยตรงสำหรับวางท่อประปาและสายไฟฟ้า ไม่จำเป็นต้องเดินรอบๆ คานหรือแป และส่งผลให้ได้รูปแบบที่สะอาดและมีประสิทธิภาพ ในทางตรงกันข้าม ผนังหนาของเหล็กรางทำให้การเจาะยาก และไม่สามารถเจาะแปคอนกรีตตามอำเภอใจได้
สามารถตัดและต่อวัสดุที่ไซต์งานเพื่อนำกลับมาใช้ใหม่ในระหว่างการขยายโรงงานหรือปรับเปลี่ยนตำแหน่งประตูและหน้าต่างได้ และเหล็กดังกล่าวสามารถรีไซเคิลได้ 100% อย่างไรก็ตาม แปไม้และคอนกรีตมักกลายเป็นขยะจากการก่อสร้างเมื่อรื้อถอน
ผลิตโดยการขึ้นรูปแบบม้วนอย่างต่อเนื่อง ต้นทุนต่อหน่วยต่ำกว่าเหล็กแผ่นรีดร้อนหรือแปไม้แปรรูป ทำให้เป็นทางเลือกที่ประหยัดที่สุดสำหรับกรอบอาคารอุตสาหกรรม
แปเหล็กมาตรา C รีดเย็นมีปลายตรง ทำให้เหมาะสำหรับผนังและหลังคาช่วงสั้นที่มีการต่อประกบที่หน้างานอย่างง่ายดาย
เหล็กรูปตัว Z ได้รับการออกแบบมาเพื่อการเชื่อมต่อแบบเหลื่อมและเซ ทำให้เหมาะสำหรับหลังคาที่มีช่วงยาว
1. เหล็กช่องรีดร้อน: น้ำหนักตัวเองมาก วัสดุราคาแพง และไม่ประหยัด
2. แปไม้: ไวไฟและมีแนวโน้มที่จะเน่าเปื่อย ไม่เป็นไปตามมาตรฐานความปลอดภัยจากอัคคีภัย
3. แปคอนกรีต ติดตั้งหนักและช้า ส่วนใหญ่เลิกใช้การก่อสร้างเหล็ก
วัตถุดิบ: แถบเหล็กชุบสังกะสีแบบจุ่มร้อน (Q235) การตรวจสอบครอบคลุมถึงความหนาของชั้นเคลือบสังกะสี ความหนาของแถบ และความแข็งแรงของผลผลิต ความหนาของผนังทั่วไป: 1.8/2.0/2.2/2.5 มม. ข้อกำหนดการเคลือบสังกะสี: ≥80 μm (ภายใน) และ ≥120 μm (ชายฝั่ง) แผ่นเหล็กต้องไม่หลุดลอก มีจุดไม่เคลือบ หรือขอบโค้งงอ
เหล็กม้วนถูกยกขึ้นบนเครื่องคลายคอยเลอร์ → แถบแบน → ป้อนเข้าหน่วยขึ้นรูป (พร้อมกับระบบติดตาม/จัดแนวเพื่อป้องกันการเบี่ยงเบนของวัสดุ)

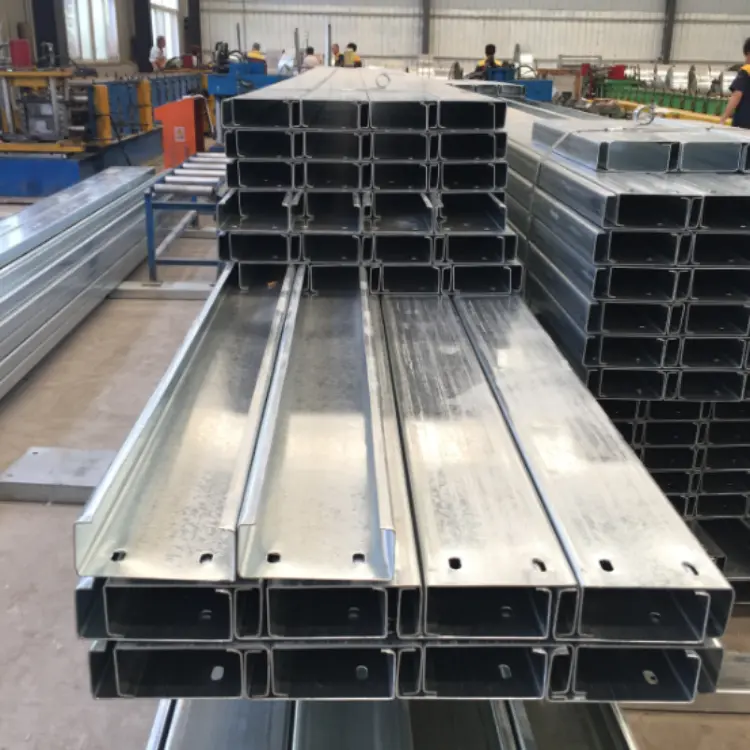

แถบเหล็กจะผ่านลูกกลิ้งขึ้นรูปหลายชุด จากนั้นค่อยๆ โค้งงอเพื่อสร้างเป็นแผ่นใย หน้าแปลนด้านบนและด้านล่าง และขอบด้านใน โปรไฟล์หน้าตัด C มาตรฐาน (เช่น C80/C100/C140/C160/C180/C200) ผลิตขึ้นในการผ่านครั้งเดียว
ตัดตามความยาวโครงการที่ต้องการโดยใช้เลื่อยบินไฮดรอลิกออนไลน์ ขอบตัดมีความเรียบและไม่เสียรูป
รูโบลต์และรูกลมสำหรับแท่งย้อยจะถูกเจาะที่ปลายหรือแผ่นใยของผลิตภัณฑ์สำเร็จรูปเพื่อประกอบและยึดในภายหลัง

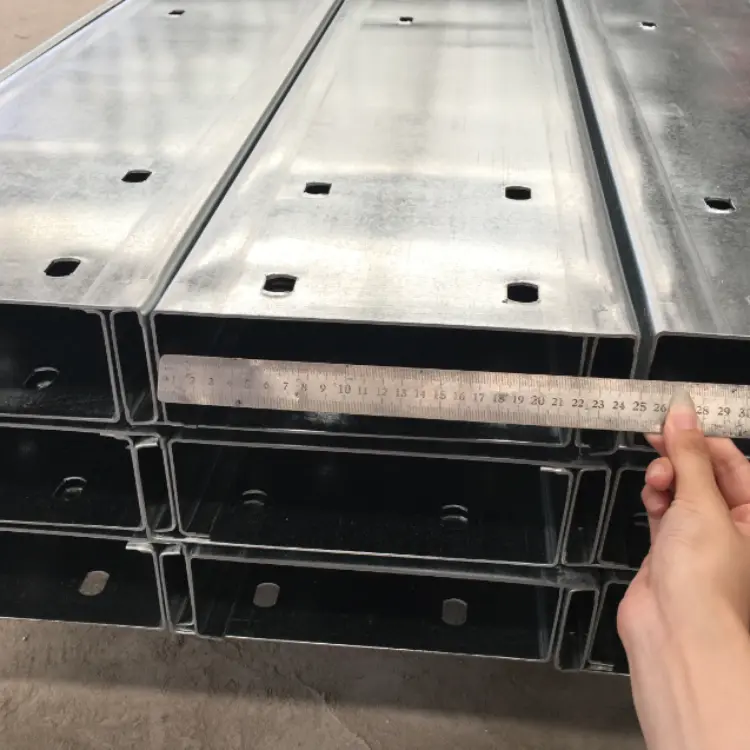

1. วัดความสูงของส่วน ความกว้างของหน้าแปลน ขนาดปาก และความหนาของผนัง
2. ตรวจสอบการโค้งงอ บิด หรือความเสียหายต่อการเคลือบสังกะสี แยกสิ่งของที่ไม่ตรงตามข้อกำหนด

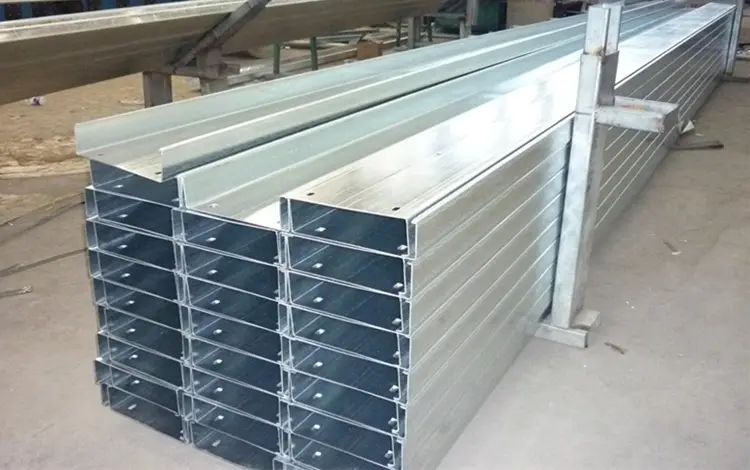

จัดเรียงและมัดรวมผลิตภัณฑ์ที่มีข้อกำหนดเดียวกันอย่างเรียบร้อย ป้ายระบุรุ่น ความหนา และความยาว บรรจุลงบนพาเลทไม้สำหรับคลังสินค้า
1. แท่งย้อยแบบตรง/แนวทแยง: การตัดเหล็กกลม → การรีดเกลียว
2. Struts: การตัดท่อเชื่อม
3. อุปกรณ์พยุงเข่าและคลีทแป: การตัด CNC การดัด และการชุบสังกะสีแผ่นเหล็ก
1. เชื่อมแปแปเข้ากับคาน/เสาเหล็ก
2. ยกแปเหล็กมาตรา C รีดเย็นให้เข้าที่แล้วขันเข้ากับคลีต
3. ติดตั้งแท่งย้อยและสตรัทปลอก ติดตั้งเหล็กค้ำเชิงชาย (เหล็กค้ำเข่า) ไว้บนหลังคา
1. วัสดุ: แถบเหล็กชุบสังกะสีแบบจุ่มร้อนรีดเย็น Q235B
2. ความหนาเคลือบสังกะสี
พื้นที่ภายในประเทศมาตรฐาน: ≥80μm
เขตการกัดกร่อนชายฝั่งหรือสารเคมี: ≥120μm
C160×60×20, C180×60×20, C200×60×20, C220×70×20, C250×75×20, C280×80×20, C300×80×20; ความหนา : 1.8–3.0 มม.
1. ความแข็งแรงของผลผลิต: ≥235 MPa
2. ค่าสัมประสิทธิ์การขยายตัวเชิงเส้น: 1.2×10⁻⁵/℃ (เข้ากันได้กับการขยายตัวทางความร้อนของแผ่นเหล็กเคลือบสี)
1. แท่งย้อย
ก้านย้อยตรง/แนวทแยง: เหล็กกลม φ10 หรือ φ12 Q235 ปลายเป็นแบบรีดเกลียวและชุบสังกะสีแบบจุ่มร้อน
ปลอกสตรัท: ท่อเชื่อม Φ32×2.0; แท่งเหล็กกลมที่บางกว่าจะทะลุผ่านด้านในเพื่อปรับแรงตึง
จำเป็นต้องมีระบบเหล็กหย่อนสำหรับช่วงแป >4 ม.
2. เหล็กดัดเชิงชาย (เฉพาะหลังคา)
ตัดจากส่วน C ขนาดเล็กหรือเหล็กฉาก ความหนาตรงกับแปหรือ 1.8 มม. ปลายด้านหนึ่งต่อกับแปและอีกด้านหนึ่งติดกับคานเหล็กเพื่อป้องกันแปพลิกคว่ำ
3. ส่วนประกอบการเชื่อมต่อ
คลีตแป: แผ่นเหล็กชุบสังกะสีแบบจุ่มร้อน 3.0–5.0 มม. สลักเกลียวยึด: สลักเกลียวชุบสังกะสีแบบจุ่มร้อน M12 หรือ M14
1. โกดังขนาดเล็ก (ระยะ ≤ 9ม. ระยะห่างของคอลัมน์แคบ): หลังคา C140×50×2.0; ผนัง C100×50×2.0
2. อาคารโรงงานมาตรฐาน (ช่วง 12–24 ม. ระยะห่างเสาประมาณ 6–7 ม.): หลังคา C160/C180 (ความหนาของผนัง 2.0–2.2 มม.) พร้อมเหล็กดัดและเหล็กค้ำปีกนกครบชุด
3. โซนลมแรงชายฝั่ง: แปหนา (ความหนาของผนัง 2.2–2.5 มม.); แท่งย้อยที่ติดตั้งในช่วงเวลาที่ใกล้ชิดยิ่งขึ้น
4. อาคารโรงงานขนาดใหญ่ (ระยะห่างเสา> 7 ม.): หลังคา C200, C220, C250, C280, C300 (ความหนาของผนัง 2.0–3.0 มม.) พร้อมเหล็กดัดและเหล็กค้ำปีกนกครบชุด
