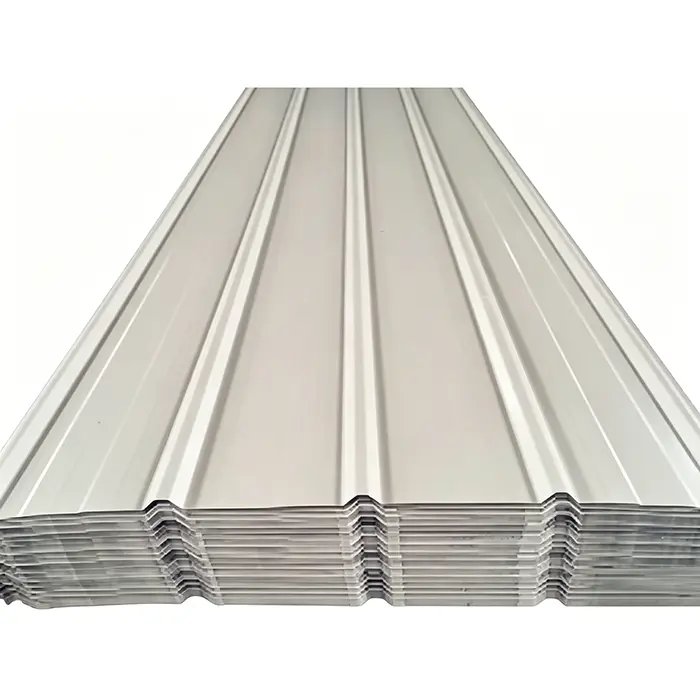

แผงผนังเหล็กสำเร็จรูป

แผงหุ้มผนังเหล็กสำเร็จรูปของ HAISHENG เป็นหน่วยหุ้มภายนอกที่ผลิตจากโรงงานและขึ้นรูปเย็น ต่างจากแผ่นหลังคามาตรฐาน ตรงที่มีโปรไฟล์พิเศษซึ่งออกแบบมาเพื่อการระบายน้ำในแนวตั้งและความสูงของโครงหลังคาที่เหมาะสมที่สุด เรานำเสนอโซลูชันการหุ้มแบบ end-to-end ที่ครอบคลุม รวมถึงแผงด้านนอก ระบบฉนวน โครงสร้างย่อยที่รับน้ำหนัก และขอบเปิด แทนที่จะขายเพียงแผ่นเดียว ด้วยประสบการณ์การส่งออก 12 ปี เรานำเสนอโซลูชั่นป้องกันการกัดกร่อนแบบแบ่งเกรดซึ่งปรับให้เหมาะกับสภาพแวดล้อมทางภูมิอากาศและการกัดกร่อนที่หลากหลายในต่างประเทศ ผลิตภัณฑ์ของเราแก้ไขปัญหาทั่วไปสี่ประการของโครงการได้อย่างมีประสิทธิภาพ ได้แก่ การรั่วซึมของผนัง การเกิดสนิมในระยะยาว ความล่าช้าในการก่อสร้าง และการรับน้ำหนักทางโครงสร้างที่มากเกินไป ข้อมูลจำเพาะทั้งหมดเป็นไปตามมาตรฐานสากลสำหรับการหุ้มโรงงานอุตสาหกรรม และเราสนับสนุนทั้งการจัดส่งโดยตรงของสินค้าในสต๊อกและการผลิตตามสั่ง

เหล็กแผ่นมาตรฐานกับแผ่นผนังเหล็กสำเร็จรูปต่างกันอย่างไร?

1. โครงสร้างการระบายน้ำ:

โดยทั่วไปแผ่นผนังจะมีความสูงสัน 25–35 มม. และมีขอบเหลื่อมกันสั้น โดยมีทางระบายน้ำที่ออกแบบมาสำหรับการติดตั้งในแนวตั้ง แผงหลังคามักมีความสูงเกิน 50 มม. เหมาะสำหรับการระบายน้ำในแนวนอนขนาดใหญ่

2. วิธีการยึด:

แผ่นผนังได้รับการยึดให้แน่นโดยใช้สกรูแตะตัวเองแบบเปลือยเปล่า (ไม่มีโครงสร้างตะเข็บ "470" ที่ใช้สำหรับหลังคา) ช่วยให้บำรุงรักษา การถอดประกอบ และการติดตั้งใหม่ในอนาคตได้ง่ายขึ้น

3. ความแม่นยำของแม่พิมพ์:

แม่พิมพ์ขึ้นรูปม้วนแผงผนังผ่านการผ่านกระบวนการทู่ที่ขอบเพื่อป้องกันการสะสมของเกลือที่มุมภายนอกที่แหลมคม ซึ่งจะเร่งการกัดกร่อน ซึ่งเป็นกระบวนการที่ไม่ใช้กับแผงหลังคา

เกณฑ์การคัดเลือกสำหรับพื้นผิวและการเคลือบ

1 การเลือกพื้นผิวเคลือบ Al-Zn (อลูมิเนียม-สังกะสี) สองด้าน

- พื้นที่แห้งแล้งภายในประเทศ (เอเชียกลาง ยุโรปตะวันออกในประเทศ): AZ150 กรัม/ตร.ม. รับประกันว่าไม่มีการกัดกร่อนของพื้นผิวเป็นเวลา 5-8 ปี เหมาะสำหรับโกดังและโรงงานมาตรฐาน

- บริเวณที่มีฝนตกชุกและมีความชื้นสูงตามแม่น้ำ (ลุ่มแม่น้ำแยงซีเกียง ในเอเชียตะวันออกเฉียงใต้): AZ180 กรัม/ตร.ม. มีความต้านทานต่อการซึมผ่านของความชื้นสูงขึ้น 20% เหมาะสำหรับการประชุมเชิงปฏิบัติการการผลิต

- เขตการกัดกร่อนชายฝั่ง/สารเคมี (ชายฝั่งเอเชียตะวันออกเฉียงใต้, อุทยานปิโตรเคมี): AZ275 กรัม/ตร.ม. โดดเด่นด้วยปริมาณโลหะผสมอะลูมิเนียม-สังกะสีที่สูงกว่าเพื่อป้องกันเส้นทางการกัดกร่อนของคลอไรด์ไอออน

2 เงื่อนไขการรับประกันและความทนทานต่อสภาพอากาศของการเคลือบด้านบน

- PE (โพลีเอสเตอร์มาตรฐาน): ความหนาฟิล์มแห้ง (DFT) 20–25 μm ที่ด้านบน, แผ่นรองรับป้องกันสนิมอีพ็อกซี่ 5–10 μm; รับประกัน 5-8 ปี; เหมาะสำหรับโรงงานปลอดฝุ่นภายในประเทศเท่านั้น

- HDP (โพลีเอสเตอร์ความทนทานสูง): 25–30 μm DFT ที่ด้านบน; ทนต่อรังสียูวี; รับประกัน 10-15 ปี; เหมาะสำหรับพื้นที่ที่มีฝนตกหนักและมีแสงแดดจัด

- PVDF (ฟลูออโรคาร์บอน): 25–35 μm DFT ที่ด้านบน; ทนต่อการกัดกร่อนของกรดและด่าง รับประกัน 20 ปีขึ้นไป; การจับคู่บังคับกับวัสดุพิมพ์ AZ275

3 มาตรฐานการเลือกที่แตกต่างสำหรับความหนาของแผง

- - แผ่นผนังภายนอก: มาตรฐาน 0.4–0.5 มม. (สำหรับพื้นที่ที่มีความเร็วลม ≤24ม./วินาที) 0.55–0.7 มม. สำหรับบริเวณชายฝั่งทะเลที่มีลมแรงสูง (ความเร็วลม ≥28ม./วินาที)

- แผ่นบุผนังภายใน: แผง "Model 900" ที่มีซี่โครงละเอียดสีเทาอ่อน 0.3–0.4 มม. ออกแบบมาเฉพาะสำหรับกักเก็บฝุ่นภายใน ไม่จำเป็นต้องเคลือบสีที่ทนทานต่อสภาพอากาศสูง

ตารางพารามิเตอร์ที่วัดได้ของแผงผนังเหล็กสำเร็จรูป

ขนาด: ความยาวแผงเดียวสูงสุดคือ 12 ม. การต่อประกบนอกสถานที่ได้รับการสนับสนุนสำหรับช่วงที่ยาวเป็นพิเศษ พร้อมด้วยแถบกั้นน้ำแบบพิเศษเพื่อลดความเสี่ยงในการรั่วซึมที่ข้อต่อ

รายการอุปกรณ์เสริมที่ครอบคลุม

HAISHENG ต่างจากผู้ผลิตที่จัดหาเฉพาะแผงเท่านั้น HAISHENG นำเสนอชุดอุปกรณ์เสริมครบวงจรสำหรับระบบหุ้มผนังเหล็กสำเร็จรูปในที่เดียว โดยมีส่วนประกอบที่ได้รับการปรับแต่งให้เหมาะกับความท้าทายในการติดตั้งในสถานที่เฉพาะ:

1. แผงตกแต่งภายนอก: มีให้เลือกสามโปรไฟล์ (900/820/750) เพื่อป้องกันลม/ฝนและความสวยงาม การทาสีสามารถปรับแต่งได้ผ่านแผนภูมิสี

2. อุปกรณ์กันซึมและอุปกรณ์ยึด: สกรูเกลียวปล่อยชุบสังกะสีแบบจุ่มร้อน (φ4.8/φ5.5) พร้อมแหวนรองกันน้ำ EPDM เทปปิดผนึกบิวทิล 15/20 มม.; และแถบกั้นน้ำแบบพิเศษสำหรับการติดตั้งในแนวนอน แก้ปัญหาการรั่วไหลทั่วไปที่จุดเจาะสกรู

3. ชั้นฉนวนกันความร้อน: ตัวเลือกต่างๆ ได้แก่ ใยแก้ว Class B1 (สำหรับโรงงานมาตรฐาน ความหนาแน่น 12–16 กก./ลบ.ม. ความหนา 50/75/100 มม.) และใยหิน Class A (สำหรับโรงงานที่ใช้สารเคมี/ไวไฟ/วัตถุระเบิด ความหนาแน่น 100–150 กก./ลบ.ม. ความหนา 50–100 มม.) พร้อมด้วยตาข่ายรองรับและคลิปหนีบเพื่อป้องกันการยุบตัวของฉนวน

4. แผงกั้นไอภายใน: ฟิล์มกั้นไอ PE ติดตั้งที่ด้านในของชั้นฉนวน ออกแบบมาโดยเฉพาะเพื่อป้องกันความชื้นไหลย้อนกลับในโรงงานที่มีความชื้นสูงและหลีกเลี่ยงการเจริญเติบโตของเชื้อราหรือความล้มเหลวของฉนวน

5. แผงบุด้านใน: แผงเหล็กเคลือบสีซี่โครงละเอียด "รุ่น 900" 0.3–0.4 มม. ปกปิดขอบหยาบของวัสดุฉนวน ปรับปรุงความสวยงามภายใน และป้องกันฝุ่นภายในไม่ให้เล็ดลอดออกมา

6. โครงสร้างผนังรองรับน้ำหนัก: โครงผนังเหล็กส่วน C ชุบสังกะสีแบบจุ่มร้อน (C80–C180) ที่มีความหนาเคลือบสังกะสี ≥80μm; ติดตั้งคันชัก φ12 และคันชัก φ32×2.0 เพื่อป้องกันการโก่งงอของคานด้านข้างภายใต้แรงลมแรงสูง

7. ส่วนประกอบขอบเปิดแบบพิเศษ: มุมฐาน, ขอบชายคา, คิ้วประตู/หน้าต่าง, ขอบมุม (ภายในและภายนอก) และฝาครอบข้อต่อขยาย ทั้งหมดทำจากวัสดุชนิดเดียวกันและเคลือบเพื่อป้องกันสีไม่ตรงกันและการกัดกร่อน

8. ส่วนประกอบรับแสงธรรมชาติ: แผงผนังรับแสง FRP ที่ตรงกับโปรไฟล์ของแผงโลหะ ขนาดพิตช์ลอนและขนาดที่ทับซ้อนกันเข้ากันได้อย่างสมบูรณ์ ช่วยให้มั่นใจได้ว่าจะรวมเข้ากับแถบแสงธรรมชาติที่ผนังด้านนอกได้อย่างราบรื่นโดยไม่มีช่องว่างรั่วไหล

9. อุปกรณ์ตกแต่งช่องระบายอากาศ: บานเกล็ดระบายอากาศและแผงปิดช่องระบายอากาศแบบพิเศษ ออกแบบมาเพื่อให้พอดีกับจุดกระจายความร้อนและจุดระบายอากาศในโรงงาน ในขณะที่ยังคงรูปลักษณ์ภายนอกอาคารที่เป็นหนึ่งเดียว

โซลูชั่นที่ครอบคลุมและพร้อมใช้งาน

1 ผนังด้านนอกโกดังเรียบง่ายไม่มีฉนวน

การกำหนดค่า: แผงผนัง AZ150 เคลือบ PE 0.45 มม. ซีรีส์ 900 + แผงผนังชุบสังกะสีแบบจุ่มร้อน C100 ไม่มีฉนวน กั้นไอ หรือแผงบุรอง ใบสมัคร: การจัดเก็บวัสดุภายในที่แห้ง อายุการใช้งาน < 5 ปี

2 ผนังภายนอกการประชุมเชิงปฏิบัติการการผลิตอุณหภูมิคงที่มาตรฐาน

องค์ประกอบ: แผงผนัง AZ180 เคลือบ HDP ซีรีส์ 900 0.5 มม. + ใยแก้ว 75 มม. + แผงกั้นไอ PE + เส้นรอบวงผนัง C120 + ชุดตัดแต่งช่องเปิดทั้งหมด การประยุกต์ใช้: การประชุมเชิงปฏิบัติการการประมวลผลทั่วไปในพื้นที่ริมแม่น้ำที่มีฝนตก ปรับสมดุลฉนวนกันความร้อนด้วยความคุ้มค่า

3 ซองสองชั้นสำหรับสภาพแวดล้อมที่มีการกัดกร่อนสูงทางเคมี/ชายฝั่ง

โครงสร้าง: แผงด้านนอก AZ275 เคลือบ PVDF 0.6 มม. + ขนหินคลาส A 100 มม. + แผงกั้นไอ PE หนา + แผงซับ 0.35 มม. + โครงผนังสำหรับงานหนัก C140 Application: Coastal areas (salt spray) and chemical workshops (flammable/explosive risks); ระดับการยิงคลาส A; อายุการใช้งาน> 20 ปี

พารามิเตอร์โครงสร้างและวิศวกรรม

1. เกรดเหล็กพื้นผิว: เหล็กโครงสร้างความแข็งแรงสูง TS280 และ TS350 กำลังให้ผลผลิต 280 MPa และ 355 MPa ตามลำดับ ความต้านทานแรงดึง 380–520 MPa; สามารถต้านทานการเสียรูปที่เกิดจากแรงดันลมที่มีความเร็วสูงในช่วงสั้นๆ ได้

2. น้ำหนักตัวเองที่วัดได้: 4.0 กก./ตร.ม. สำหรับแผง 0.5 มม. และ 4.8 กก./ตร.ม. สำหรับแผง 0.6 มม. ซึ่งต่ำกว่าน้ำหนักของผนังก่ออิฐอย่างเห็นได้ชัด

3. พารามิเตอร์การขยายตัวทางความร้อน: ค่าสัมประสิทธิ์การขยายตัวเชิงเส้น 1.2 × 10⁻⁵/°C; ต้องใช้ข้อต่อขยายขนาด 20 มม. ทุกๆ ความยาวผนัง 60 เมตร เพื่อป้องกันไม่ให้แผงโก่งงอหรือแตกร้าวเนื่องจากอุณหภูมิสูง

4. การป้องกันการกัดกร่อนของโครงสร้างรอง: ความหนาของการเคลือบสังกะสีแบบจุ่มร้อนคือ ≥80 μm สำหรับขอบผนังและตัวยึดโลหะทั้งหมด เป็นไปตามมาตรฐาน ISO 1461 สำหรับการป้องกันการกัดกร่อนของสังกะสีแบบจุ่มร้อน

อะไรคือข้อได้เปรียบที่แตกต่างเมื่อเปรียบเทียบกับผลิตภัณฑ์คู่แข่ง?

1 ข้อดีของการรับน้ำหนักโครงสร้าง

แผ่นผนังเหล็กสำเร็จรูปมีน้ำหนักเพียง 3–5 กก./ตร.ม. เทียบกับ 220 กก./ตร.ม. สำหรับอิฐแดง และ 45 กก./ตร.ม. สำหรับแผง ALC การใช้แผงเหล็กเคลือบสีช่วยลดหน้าตัดของเสาเหล็กและขนาดฐานรากที่เล็กลง ซึ่งช่วยลดต้นทุนการก่อสร้างทางโยธาสำหรับโรงงานที่มีกรอบพื้นที่ขนาดใหญ่ได้ 12%–18%

2 ข้อดีการก่อสร้างและการจัดส่ง

ใช้วิธีการประกอบสำเร็จรูปแบบแห้งเต็มที่ โดยขจัดกระบวนการเปียก เช่น ปูนและการฉาบปูน ช่วยให้การก่อสร้างดำเนินต่อไปได้ท่ามกลางสายฝน หิมะ หรืออุณหภูมิต่ำ การปิดล้อมภายนอกพื้นที่ 10,000 ตร.ม. ใช้เวลาเพียง 12–15 วัน ในขณะที่ผนังก่ออิฐต้องใช้เวลา 45–75 วัน จึงทำให้ระยะเวลาในการผลิตสั้นลง

3 ข้อดีสำหรับรูปทรงที่ไม่ได้มาตรฐาน

ช่วยให้สามารถดัดงอในสถานที่เพื่อสร้างมุมโค้งและปลายจั่วที่ผิดปกติ ส่วนประกอบขอบตกแต่งที่เข้ากัน (ทำจากวัสดุชนิดเดียวกัน) มีให้สำหรับประตู หน้าต่าง แท่น และข้อต่อขยาย ในทางตรงกันข้าม แผง ALC และอิฐสีแดงไม่สามารถโค้งงอในสถานที่ได้ ทำให้ส่วนที่ไม่สม่ำเสมอมีแนวโน้มที่จะแตกร้าวและมีน้ำรั่วซึมเมื่อเวลาผ่านไป

4 ความต้านทานความชื้นและการซึมน้ำ

มีคุณสมบัติกันน้ำสองชั้นที่ข้อต่อแผงและจุดสกรูโดยใช้เทปบิวทิลและแหวนรอง EPDM ความสามารถในการซึมผ่านของไอน้ำที่ผนังโดยรวมต่ำกว่า 0.05 g/(m²·h) ผนังก่ออิฐมักประสบปัญหาการซึมจากภายนอกและการลอกสีโป๊วภายในหลังจากผ่านไปสามปี

5 ข้อดีฉนวนกันความร้อนและเสียง

ฉนวนกันความร้อน แผงกั้นไอ และแผงบุภายในได้รับการติดตั้งในขั้นตอนการประกอบเดียว โดยได้ฉนวนกันเสียงที่ 32–38 dB ผนังก่ออิฐจำเป็นต้องมีฉนวนภายในและการฉาบปูนแยกจากกัน และชั้นฉนวนมีแนวโน้มสูงที่จะแยกตัวหรือหลุดออกหลังจากใช้งานไป 2-3 ปี

6 ข้อดีด้านสภาพอากาศและความทนทาน

เคลือบสีป้องกันการกัดกร่อน 3 ชั้นเต็ม ในพื้นที่ชายฝั่งทะเลไม่ต้องปรุงใหม่นาน 20 ปี ผนังด้านนอกของวัสดุก่อสร้างมักจะแสดงการเรืองแสง ผุกร่อน และการหลุดลอกภายในห้าปี และค่าใช้จ่ายในการตกแต่งใหม่อาจสูงถึง 40% ของต้นทุนของผนังใหม่

7 ข้อดีของการถอดประกอบและนำกลับมาใช้ใหม่

แผ่นผนังแต่ละแผ่นสามารถถอดออกได้โดยอิสระ ไม่จำเป็นต้องรื้อถอนขนาดใหญ่เมื่อติดตั้งเครื่องช่วยหายใจหรือปรับเปลี่ยนประตูและหน้าต่างในภายหลัง เหล็กสามารถรีไซเคิลได้ 100% โดยมีอัตรามูลค่าคงเหลือเกิน 35% เมื่อทำการรื้อ ในทางตรงกันข้าม อิฐแดงและแผง ALC กลายเป็นขยะจากการก่อสร้าง 100% โดยไม่มีมูลค่าการรีไซเคิล

8. ข้อดีด้านต้นทุนที่ครอบคลุม

ผลิตจำนวนมากผ่านการขึ้นรูปม้วน วัสดุหลักช่วยลดต้นทุนการผลิตและต้องการการรองรับโครงสร้างรองที่ง่ายกว่า ต้นทุนต่ำกว่าผนังม่านอะลูมิเนียม-พลาสติก 45% และต่ำกว่าแผง ALC 22% (ค่าแรงและวัสดุรวม) ซึ่งให้อัตราส่วนต้นทุนต่อประสิทธิภาพที่ดีที่สุดสำหรับการใช้งานในอุตสาหกรรม

เวิร์กโฟลว์การประมวลผลที่ได้มาตรฐานของโรงงาน HAISHENG

1. การตรวจสอบวัตถุดิบที่เข้ามา:

การตรวจสอบน้ำหนักเคลือบสังกะสีของคอยล์เหล็ก ความหนาของสี และลักษณะพื้นผิว การปฏิเสธวัสดุที่มีข้อบกพร่องในการเคลือบหรือมีรอยขีดข่วนระหว่างการขนส่ง รายงานการตรวจสอบการเคลือบโดยบุคคลที่สามที่ออกให้ทุกชุด

2. การคลายเกลียวและการจัดตำแหน่ง:

ระบบการจัดตำแหน่งโฟโตอิเล็กทริคสองด้านควบคุมการเบี่ยงเบนของแถบให้อยู่ภายใน ± 0.5 มม. ป้องกันไม่ให้ขอบเอียงบนแผงที่ขึ้นรูป

3. แม่พิมพ์ขึ้นรูปม้วนแบบพิเศษ:

ดายลอนโปรไฟล์ต่ำโดยเฉพาะสำหรับแผ่นผนัง (แตกต่างจากดายมุงหลังคา) รับประกันว่าตะเข็บจะประสานกันสม่ำเสมอ

4. การตัดที่แม่นยำ:

การตัดเฉือนแบบไร้เสี้ยนด้วยระบบไฮดรอลิกพร้อมกระบวนการสร้างทู่ที่ขอบ เพื่อกำจัดจุดที่อาจเป็นสนิมที่ขอบตัด

5. การตรวจสอบสปอตผลิตภัณฑ์สำเร็จรูป:

การสุ่มตัวอย่างโปรไฟล์ ความกว้าง และความเรียบทุกๆ 200 แผง สิ่งของที่ไม่เป็นไปตามข้อกำหนดจะถูกแยกเพื่อนำไปปรับปรุงใหม่

6. การประยุกต์ใช้ฟิล์มป้องกัน:

ฟิล์มป้องกัน PE เกรดกลางแจ้งช่วยป้องกันรอยขีดข่วนของสีที่เกิดจากการเสียดสีระหว่างการขนส่งทางทะเล

7. การดัดโค้งแบบกำหนดเอง:

เครื่องดัด CNC ของบริษัทช่วยให้สามารถผลิตส่วนประกอบตกแต่งตามต้องการสำหรับช่องเปิดทั้งหมด ทำให้มั่นใจได้ว่าสีสีจะสม่ำเสมอทั่วทั้งชุด

8. การรวมอุปกรณ์เสริม:

ตัวยึด น้ำยาซีล และวัสดุฉนวนจะถูกคัดแยก บรรจุแบบกันความชื้น และจัดส่งในภาชนะเดียวกับแผ่นผนังเพื่อป้องกันชิ้นส่วนที่สูญหายเมื่อจัดส่ง

คำถามที่พบบ่อย

1. ถาม: ระยะเวลาในการจัดส่งสำหรับสินค้าในสต็อกคือเท่าไร?

ตอบ: เรามีสต็อกพร้อมสำหรับแผงโปรไฟล์มาตรฐาน 900/820 จำนวน 50,000 ตร.ม. พร้อมการโหลดตู้คอนเทนเนอร์ภายใน 3 วันทำการนับจากการชำระเงิน ขนาดที่ไม่ได้มาตรฐานจะได้รับการประมวลผลภายใน 7 วันทำการ

2. ถาม: แผงผนังเหล็กสำเร็จรูปรองรับการตรวจสอบโดยบุคคลที่สามหรือไม่?

ตอบ: ได้ เราสนับสนุนการตรวจสอบโรงงานนอกสถานที่โดย SGS หรือ BV และจัดทำใบรับรองแหล่งกำเนิดวัตถุดิบและข้อตกลงการรับประกันการทาสี

3. ถาม: ฉันควรเลือกระหว่างการติดตั้งแนวตั้งและแนวนอนอย่างไร?

ตอบ: แนะนำให้ติดตั้งในแนวตั้งสำหรับพื้นที่ฝนตกเพื่อช่วยให้ระบายน้ำได้เร็วขึ้น การติดตั้งแนวนอนเป็นที่ต้องการสำหรับพื้นที่แห้งเพื่อให้ได้รูปลักษณ์ด้านหน้าที่เรียบเนียนและสม่ำเสมอยิ่งขึ้น
