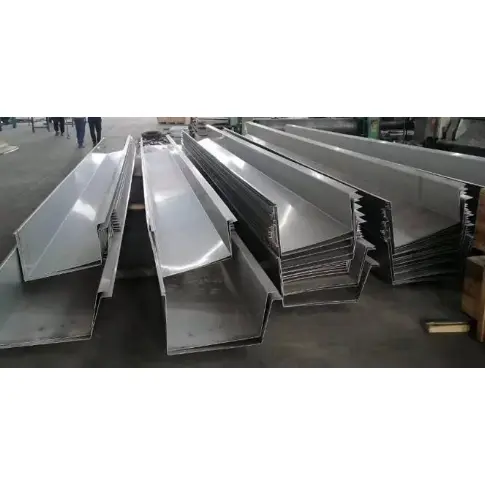

ระบบรางน้ำหลังคาเหล็กสำหรับอาคารประกอบด้วยรางระบายน้ำวางอยู่ที่ชายคาเพื่อรวบรวมน้ำฝนจากแผงเหล็กเคลือบสีหลังคาและนำไปกลางแจ้งผ่านทางท่อระบายน้ำ เป็นส่วนประกอบสำคัญของระบบระบายน้ำสำหรับโรงงานอุตสาหกรรมเหล็กเบา โครงพื้นที่ และหลังคาเปลือกตาข่าย ประเภทที่มีจำหน่าย ได้แก่ รางน้ำเหล็กเคลือบสีสำเร็จรูปจากโรงงาน รางน้ำสแตนเลส และรางน้ำที่ขึ้นรูปจากแผ่นเหล็กชุบสังกะสี ยึดไว้กับชายคาแปรองหรือคานเหล็กคานยื่น
1) รางน้ำเหล็กเคลือบสี: ใช้วัสดุฐานเคลือบโลหะผสม Al-Zn (AZ150/AZ275) แบบเดียวกับหลังคา ความหนา 0.6–1.0 มม. ความกว้างของช่องเปิดมาตรฐาน 200/250/300 มม. ทางเลือกหลักสำหรับโรงงานอุตสาหกรรมภายในประเทศ
2) รางน้ำสแตนเลส 304: ความหนา 0.7–1.2 มม. ออกแบบมาสำหรับพื้นที่ชายฝั่งทะเลและสภาพแวดล้อมที่มีความเสี่ยงต่อการกัดกร่อนของสารเคมี
3) รางน้ำเหล็กชุบสังกะสีในสถานที่: แผ่นสังกะสีจุ่มร้อนขนาด 1.2–2.0 มม. งอในสถานที่; เหมาะสำหรับโครงที่มีพื้นที่ช่วงยาวและชายคาที่ยาวเป็นพิเศษ
ขายึดรางน้ำ (เหล็กแบนชุบสังกะสีแบบจุ่มร้อนหรือเหล็กฉาก): เว้นระยะห่างระหว่าง 600–800 มม. จับจ้องไปที่ชายคาแปคานเท้าแขน C-section;
แปขอบชายคาและคานยื่น: รองรับการรับน้ำหนักของรางน้ำ
ฝาครอบประกบและแผ่นปลาย (สำหรับการปิดผนึกปลายรางน้ำ);
เทปปิดผนึกกันน้ำบิวทิล กาวโครงสร้างทนต่อสภาพอากาศ และหมุดย้ำตาบอด
ข้อต่อขยาย: ติดตั้งประมาณทุกๆ 12 เมตรสำหรับรางน้ำที่ยาวเป็นพิเศษเพื่อรองรับการขยายตัวและการหดตัวเนื่องจากความร้อน
1) ถังเก็บน้ำฝน: เชื่อมหรือติดแน่นที่ด้านล่างของรางน้ำเพื่อระบายน้ำฝน
2) รางน้ำ: ท่อพีวีซี / ท่อเหล็กชุบสังกะสี / ท่อเหล็กกลมเคลือบสี (เส้นผ่านศูนย์กลาง φ110, φ160)
3) แคลมป์ท่อ ข้อศอก กรวยเก็บ และข้อศอกปล่อยระดับพื้นดิน
คิ้วชายคา คิ้วขอบรางน้ำ คิ้วส่วนต่อขยายแผงหลังคา (กันน้ำ) และคิ้วปลายจั่ว เพื่อป้องกันน้ำฝนไหลย้อนกลับใต้ชายคา
ฉนวนกันความร้อน (ใช้กับด้านนอกของรางน้ำในบริเวณที่มีอากาศเย็นเพื่อป้องกันการแข็งตัว) และเทปกั้นไอ
1. โรงงานมาตรฐานในประเทศ: รางน้ำเหล็กเคลือบสี AZ150 + ฉากยึดสังกะสี + รางน้ำ PVC110 + น้ำยาซีลบิวทิล
2. โรงงานริมน้ำฝน : AZ275 (เคลือบสังกะสีสูง) รางน้ำเหล็กเคลือบสี+ฟิตติ้งสังกะสี+ข้อต่อขยายเพิ่มเติม
3. หลังคาโครงพื้นที่ชายฝั่ง / โรงงานเคมี: รางน้ำสแตนเลส 304 + ระบบรางน้ำสแตนเลส + ฉนวนภายนอกป้องกันการแข็งตัว
1. ระบบรางน้ำหลังคาเหล็กเคลือบสีสำหรับอาคาร: AZ150 สำหรับพื้นที่ภายในประเทศ AZ275 สำหรับพื้นที่ชายฝั่งทะเล
2. สแตนเลส: เกรด 304; ขายึดชุบสังกะสีแบบจุ่มร้อนสม่ำเสมอ (ความหนาของชั้นเคลือบ ≥80μm)
รางน้ำเหล็กเคลือบสีหรือสแตนเลสถูกสร้างขึ้นจากวัสดุขนาดบางและมีน้ำหนักน้อยกว่ารางน้ำชายคาคอนกรีตแบบหล่อในที่มาก สามารถยึดเข้ากับแปชายคาได้โดยตรงโดยไม่ต้องใช้เสาเหล็กหรือคานวงแหวนขนาดใหญ่ขึ้น จึงช่วยประหยัดต้นทุนของโครงสร้างเหล็กหลัก เหมาะสำหรับระบบหลังคาเหล็กช่วงยาวต่างๆ รวมถึงโครงพอร์ทัลแข็ง โครงสเปซ และโครงตาข่าย
ส่วนรางน้ำสำเร็จรูปจากโรงงานจะถูกประกอบที่ไซต์งานโดยใช้หมุดย้ำและข้อต่อที่ปิดสนิท ขจัดกระบวนการเปียก เช่น แบบหล่อ การหล่อ และการฉาบปูน การติดตั้งชายคาที่ยาวเป็นพิเศษแบบแบ่งส่วนอย่างรวดเร็วจะทำให้ขั้นตอนการตกแต่งหลังคาสั้นลงอย่างมาก ในขณะที่รางน้ำคอนกรีตต้องใช้เวลาในการบ่มนานและขึ้นอยู่กับสภาพอากาศเป็นอย่างมาก
1. แผงถูกสร้างขึ้นโดยการดัดแบบผสมผสาน ทำให้มั่นใจได้ว่าไม่มีตะเข็บในตัวแผง ข้อต่อมีระบบกันซึมสามชั้น: เทปปิดผนึกบิวทิล น้ำยาซีลทนต่อสภาพอากาศ และหมุดย้ำ
2. ข้อต่อขยายแบบรวมรองรับการขยายตัวและการหดตัวจากความร้อน ป้องกันรอยแตกและการรั่วไหลในรางน้ำยาวที่เกิดจากความเครียดจากความร้อน รางน้ำคอนกรีตมีแนวโน้มที่จะแตกร้าว ข้อต่อชำรุด และเกิดการรั่วตามมา
ภายในประเทศ: เหล็กเคลือบสี AZ150 Al-Zn; พื้นที่ริมแม่น้ำที่มีฝนตกชุก: AZ275 (เคลือบสังกะสีสูง);
บริเวณชายฝั่ง/สารเคมี: สแตนเลส 304 วัสดุได้รับการปรับแต่งให้เหมาะกับสภาพแวดล้อมที่แห้ง ฝนตก และสเปรย์เกลือ โดยมีอายุการใช้งาน 8–25 ปี
การดัดงอแบบกำหนดเองช่วยให้สามารถใช้เปลือกตาข่ายโค้ง ชายคารูปพัดลม และหน้าจั่วที่มีความกว้างหลายระดับ เสริมหลังคาทรงกลมหรือหลังคาที่ไม่ปกติได้อย่างง่ายดาย ในทางกลับกัน การสร้างรางน้ำคอนกรีตแบบไม่สม่ำเสมอนั้นมีต้นทุนสูงและยาก
รอยรั่วเฉพาะจุดสามารถแก้ไขได้โดยการเปลี่ยนส่วนรางน้ำเดี่ยวและปิดผนึกใหม่ การออกแบบแบบเปิดได้ช่วยให้สามารถกำจัดเศษที่สะสมได้ง่าย วัสดุเหล็กสามารถรีไซเคิลได้และสามารถรื้อถอนและนำกลับมาใช้ใหม่ได้ในระหว่างการปรับปรุงโรงงาน
การขึ้นรูปรีดเย็นช่วยให้ผนังด้านในเรียบและเรียบ ทนทานต่อการสะสมของโคลนและสิ่งสกปรก การไหลของน้ำฝนที่รวดเร็วและความสามารถในการระบายน้ำที่เหนือกว่าในช่วงที่เกิดพายุหนัก (เมื่อเทียบกับช่องคอนกรีตที่หยาบกร้าน) ช่วยลดความเสี่ยงของน้ำล้นและไหลย้อนกลับบนหลังคา
ต้นทุนโดยรวมของระบบรางน้ำหลังคาเหล็กมาตรฐานต่ำกว่ารางน้ำคอนกรีตแบบหล่อแบบฝัง พร้อมข้อได้เปรียบทางเศรษฐกิจที่มากกว่าสำหรับหลังคาโครงหลังคาที่มีพื้นที่ช่วงยาวเป็นพิเศษ
เหล็กสีผนังบางหรือรางน้ำสแตนเลสมีน้ำหนักเบามาก สามารถแขวนได้โดยใช้แปหรือฉากรับเฉพาะชายคาเท่านั้น โดยไม่ต้องใช้เสาหรือฐานรากเหล็กขนาดใหญ่ เป็นตัวเลือกที่ต้องการสำหรับโครงสเปซ โครงตาข่าย และหลังคาเหล็กเบาช่วงยาว ในทางตรงกันข้าม รางน้ำคอนกรีตรับภาระหนักและต้องใช้คานวงแหวนคอนกรีตเพิ่มเติม ส่งผลให้ต้นทุนการก่อสร้างทางแพ่งเพิ่มขึ้นอย่างมาก
รางน้ำผลิตจากโรงงานตามความยาวที่กำหนดและประกอบที่ไซต์งานโดยใช้หมุดย้ำและยาแนว ช่วยลดความจำเป็นในการหล่อแบบ การเท การฉาบปูน หรือการบ่ม การติดตั้งเชิงชายอาคารโรงงานขนาดหลายหมื่นตารางเมตร สามารถทำได้ภายในเวลาเพียงไม่กี่วัน รางน้ำคอนกรีตถูกจำกัดโดยอุณหภูมิและสภาพอากาศ (ฝน/หิมะ) และต้องใช้เวลาในการบ่มนาน ส่งผลให้ระยะเวลาในการก่อสร้างมีความแตกต่างกันอย่างมีนัยสำคัญ
1. รางน้ำมีลักษณะโค้งงอไร้รอยต่อและมีข้อต่อระหว่างส่วนต่างๆ เท่านั้น ระบบใช้เทปบิวทิล สารกันรั่วที่ทนต่อสภาพอากาศ และข้อต่อการขยายตัว เพื่อลดความเสี่ยงของการแตกร้าวเนื่องจากการขยายตัวและการหดตัวจากความร้อน
2. รางน้ำคอนกรีตมีแนวโน้มที่จะแตกร้าว รั่วซึม และข้อต่อเสียหายเนื่องจากการขยายตัวทางความร้อน การหดตัว และการทรุดตัว รางน้ำ PVC จะเปราะและแตกร้าวในอุณหภูมิต่ำ ขณะเดียวกันก็เปลี่ยนรูปและหย่อนคล้อยในอุณหภูมิสูง
ตัวเลือกมีตั้งแต่เหล็กเคลือบ Al-Zn AZ150 (ในแผ่นดิน) และเหล็กเคลือบสังกะสีสูง AZ275 (พื้นที่ฝนตก) ไปจนถึงเหล็กสแตนเลส 304 (บริเวณชายฝั่ง/โซนเคมี) โดยมีอายุการใช้งาน 5 ถึง 25 ปี ทางเลือกอื่นๆ เช่น รางน้ำอิฐ ทนทุกข์ทรมานจากการออกดอกและสภาพดินฟ้าอากาศ คอนกรีตแตกสลายได้ง่าย และพีวีซีมาตรฐานสลายตัวภายใต้การสัมผัสรังสียูวี
การดัดงอในสถานที่ทำให้สามารถปรับแต่งให้พอดีกับชายคาโค้ง (โครงตาข่าย) หน้าจั่วรูปพัด และชายคาแบบแปรผันได้ การสร้างรางน้ำที่ผิดปกติจากคอนกรีตหรืออิฐมีความซับซ้อนและมีค่าใช้จ่ายสูง
การขึ้นรูปรีดเย็นทำให้ผนังภายในเรียบลื่น ต้านทานการสะสมของตะกอน ช่วยให้ระบายน้ำได้โดยไม่มีสิ่งกีดขวางในช่วงฝนตกหนัก และลดความเสี่ยงที่น้ำไหลย้อนกลับเข้าสู่หลังคา รางน้ำคอนกรีตและอิฐมีการตกแต่งภายในที่หยาบกร้านเพื่อดักจับตะกอน ทำให้มีโอกาสเกิดการอุดตันและน้ำล้นได้ง่าย
การรั่วไหลเฉพาะที่จำเป็นต้องถอดชิ้นส่วนเฉพาะส่วนเพื่อปิดผนึกและซ่อมแซมเท่านั้น สำหรับการปรับปรุงโรงงานสามารถรื้อถอนระบบทั้งหมดและนำกลับมาใช้ใหม่ได้ และวัสดุเหล็กสามารถนำกลับมาใช้ใหม่ได้อย่างคุ้มค่า ในทางตรงกันข้าม รางน้ำคอนกรีตหรืออิฐที่เสียหายจะต้องถูกรื้อออกและสร้างใหม่ ทำให้เกิดขยะจากการก่อสร้างจำนวนมากซึ่งไม่สามารถนำมาใช้ซ้ำได้
ต้นทุนโดยรวมของระบบรางน้ำหลังคาเหล็กสำหรับอาคารต่ำกว่ารางน้ำคอนกรีตแบบหล่อในที่ มันมีข้อได้เปรียบด้านต้นทุนอย่างมากเหนือรางน้ำสแตนเลสและช่องหินสั่งทำพิเศษ
1. ระบบรางน้ำหลังคาเหล็กเคลือบสีสำหรับอาคาร: AZ150/AZ275 ขดลวดเคลือบ Al-Zn ความหนา 0.6–1.0 มม.
2. สแตนเลส: ขดลวดสแตนเลส 304, 0.7–1.2 มม. ตรวจสอบความหนา ฟิล์มเคลือบ และฟิล์มสี ตรวจสอบให้แน่ใจว่าพื้นผิวปราศจากรอยขีดข่วนและการกัดกร่อน
โหลดเหล็กม้วนลงบนตัวคลายคอยล์ → กรีดตามยาวตามความกว้างของรางน้ำที่พัฒนา นำวัสดุที่ชำรุดออกจากปลายคอยล์
1. ป้อนแถบแคบเข้าไปในเครื่องดัด CNC โค้งงอเป็นโปรไฟล์รางน้ำรูปตัว U มาตรฐานตามแบบ (ความกว้างของช่องเปิดมาตรฐาน: 200/250/300 มม.)
2. ขึ้นรูปด้วยการดัดแบบผสมผสาน ตัวรางน้ำไม่มีตะเข็บกลาง และรัศมีมุมเรียบ
ตัดจากวัตถุดิบชนิดเดียวกัน: ดัดและขึ้นรูปฝาท้าย ฝาครอบข้อต่อขยาย แผ่นเชื่อมต่อถังพักน้ำฝน และส่วนประกอบแบบกระพริบ
รูตัด CNC สำหรับช่องระบายน้ำฝน ตรวจสอบให้แน่ใจว่าขอบเรียบและไม่มีเสี้ยนสำหรับการประกอบฮอปเปอร์ครั้งต่อไป
1. วัดความกว้าง ความลึก และขนาดการดัดของช่องเปิด
2. ตรวจสอบพื้นผิวสี/สแตนเลสว่ามีรอยบุบหรือรอยแตกร้าวหรือไม่ ปรับปรุงรายการที่ไม่เป็นไปตามข้อกำหนด
ห่อรางน้ำแต่ละรางด้วยฟิล์มป้องกัน → ซ้อนกันบนพาเลทไม้ตามประเภท ฉลากพร้อมรายละเอียด วัสดุ และความยาว บรรจุฝาปิดท้ายและฉากยึดแยกกันในกล่อง
1. วงเล็บรางน้ำ: การตัดและดัดเหล็กเส้นแบนชุบสังกะสีแบบจุ่มร้อนหรือเหล็กฉาก
2. ท่อดาวน์ ข้อศอก และแคลมป์ท่อ: การตัดและแปรรูปตามขนาด
1. ติดตั้งฉากยึดสังกะสีที่ชายคาโดยมีระยะห่าง 600–800 มม.
2. วางตำแหน่งส่วนรางน้ำ ที่ข้อต่อที่ทับซ้อนกัน ให้ติดเทปปิดผนึกบิวทิล ยึดด้วยหมุดย้ำ และปิดผนึกด้านนอกด้วยน้ำยาซีลที่ทนต่อสภาพอากาศ
3. ติดตั้งข้อต่อขยายสำหรับส่วนที่ยาวเป็นพิเศษ ติดตั้งถังเก็บน้ำฝนและท่อระบายน้ำ
4. ขยายแผงหลังคาเข้าไปด้านในของรางน้ำ ติดตั้งคิ้วระแนงชายคาเพื่อกันรั่วซึม
X. ความแตกต่างที่สำคัญในกระบวนการผลิต: เหล็กเคลือบสีกับสแตนเลส
เหล็กเคลือบสี: ไม่มีการป้องกันการกัดกร่อนหลังจากการขึ้นรูป ขึ้นอยู่กับการเคลือบ/สีที่โรงงานใช้
สแตนเลส: มีแนวโน้มที่จะเกิดรอยขีดข่วนระหว่างการดัด; ฟิล์มป้องกันที่ใช้ตลอดการประมวลผล รอยเชื่อมในสถานที่ปิดผนึกเพื่อป้องกันสนิม
1. ระบบรางน้ำหลังคาเหล็กสำหรับอาคาร (เหล็กเคลือบ Al-Zn)
การเคลือบผิว: AZ150 ก./ตร.ม. (ภายใน); AZ275 กรัม/ตรม. (บริเวณชายฝั่ง/พื้นที่ฝนตกสูง)
ความหนาทั่วไป: 0.6, 0.7, 0.8, 1.0 มม
ประเภทการเคลือบ: PE/HDP/PVDF (ตรงกับมาตรฐานการเคลือบแผงหลังคา)
2. รางน้ำสแตนเลส 304 (การใช้งานอุตสาหกรรมชายฝั่ง/เคมี)
วัสดุ: 06Cr19Ni10 (304)
ความหนาทั่วไป: 0.7, 0.9, 1.0, 1.2 มม
1. ความกว้างของช่องเปิดด้านบน: 200/250/300 มม. (ทั่วไป); ขนาดที่ไม่ได้มาตรฐานตามคำขอ;
2. ความลึกของรางน้ำ: 120–180 มม.
3. ความยาวโรงงานมาตรฐาน: 3 ม., 4 ม., 6 ม. ส่วนที่ยาวเป็นพิเศษประกอบกันที่ไซต์งาน
1. วงเล็บสังกะสี: เหล็ก Q235, สังกะสีแบบจุ่มร้อน; ความหนา 3.0–5.0 มม. ระยะห่างในการติดตั้ง 600–800 มม.
2. ข้อต่อขยาย: โดยทั่วไปจะติดตั้งทุกๆ 10–12 ม. ค่าเผื่อการขยายตัว ±25 มม.
3. ระบบท่อระบาย: ถังพักน้ำฝนที่จับคู่กับท่อระบาย (เส้นผ่านศูนย์กลาง φ100, φ160 มีให้เลือกทั้งแบบ PVC เหล็กเคลือบสี หรือสแตนเลส)
1. เทปกั้นน้ำบิวทิล: กว้าง 15/20 มม. ทนต่ออุณหภูมิ -40°C ถึง 90°C;
2. กาวซิลิโคนทนต่อสภาพอากาศ: เกรดกลางแจ้ง; ทนต่อรังสียูวีและกันน้ำ
1. น้ำหนักอ้างอิงอ้างอิง: 0.8 มม. กลับไปยัง 6.4 กก./ม.; 1.0 มม. กลับไปยัง 8.0 กก./ม.;
2. ความสามารถในการระบายน้ำ: รางน้ำ 250 มม. (กว้าง) × 150 มม. (ลึก) อยู่ที่ 0.028 ลบ.ม./ม. เพียงพอต่อการระบายน้ำฝนหนักตามมาตรฐาน
1. AZ150+PE: อาคารโรงงานในพื้นที่แห้ง อายุการใช้งาน 8-10 ปี;
2. AZ275+HDP: พื้นที่ริมแม่น้ำที่มีฝนตก อายุการใช้งาน 12–18 ปี;
3. สแตนเลส 304: พื้นที่ชายฝั่ง (สเปรย์เกลือ) และโซนโรงงานเคมี อายุการใช้งาน 20 ปีขึ้นไป
