แผงหลังคาเหล็กลูกฟูกสำหรับอาคารโครงสร้างเป็นวัสดุโครงหลังคาที่ใช้กันอย่างแพร่หลายในระบบโครงสร้างเหล็ก ผลิตภัณฑ์เหล่านี้ใช้เหล็กชุบสังกะสีแบบจุ่มร้อนหรือเหล็กเคลือบ Al-Zn เป็นพื้นผิวฐาน โดยมีการเคลือบสีเคลือบแบบม้วนและขึ้นรูปเป็นโปรไฟล์มาตรฐานผ่านการขึ้นรูปแบบรีดเย็น ระบบที่สมบูรณ์ประกอบด้วยแผงหลังคา ตัวยึด ชั้นฉนวน เมมเบรนกันน้ำ แป และส่วนประกอบตกแต่งต่างๆ ทำให้เกิดเป็นชุดประกอบที่ครอบคลุมตั้งแต่ฐานรับน้ำหนักไปจนถึงการกันซึมพื้นผิว ฉนวน และการตกแต่งขอบ
โดดเด่นด้วยน้ำหนักเบา ประสิทธิภาพการก่อสร้างสูง และระดับความต้านทานการกัดกร่อนที่ปรับแต่งได้ แผงเหล่านี้เหมาะสำหรับคลังสินค้าและโรงงานมาตรฐาน เช่นเดียวกับโครงพื้นที่ช่วงกว้างและหลังคาเปลือกโค้งแบบตาข่าย ด้วยการรักษาสมดุลระหว่างประสิทธิภาพ ต้นทุนการก่อสร้าง และความทนทานในระยะยาว สิ่งเหล่านี้จึงเป็นตัวเลือกที่ดีสำหรับโครงการหลังคาโครงสร้างเหล็ก
แผงหลังคาเหล็กลูกฟูกสำหรับอาคารโครงสร้างใช้เหล็กเคลือบสังกะสีแบบจุ่มร้อนหรือเหล็กเคลือบ Al-Zn เป็นชั้นนอก เมื่อใช้ร่วมกับวัสดุฉนวน อุปกรณ์กันซึม ตัวยึด และส่วนประกอบตกแต่ง พวกมันจะถูกติดตั้งบนแปเหล็กส่วน C หรือ Z เพื่อสร้างโครงสร้างโครงหลังคาที่สมบูรณ์ ระบบนี้มีฟังก์ชันที่จำเป็น เช่น การปิดผนึกหลังคา การกันน้ำ ฉนวนกันความร้อน และการต้านทานลม ซึ่งทำหน้าที่เป็นโซลูชันการมุงหลังคาหลักสำหรับอาคารเหล็กน้ำหนักเบา โครงอวกาศ และโครงการเปลือกตาข่าย
2.1 พื้นผิวหลัก ได้แก่ เหล็กชุบสังกะสีแบบจุ่มร้อน และเหล็กเคลือบ Al-Zn แบบจุ่มร้อน ข้อกำหนดการเคลือบทั่วไป ได้แก่ AZ150, AZ180 และ AZ275
2.2 พื้นผิวมีการเคลือบเงาสี ซึ่งมีให้เลือกเคลือบสามประเภท ได้แก่ โพลีเอสเตอร์ (PE) โพลีเอสเตอร์ความทนทานสูง (HDP) และโพลีไวนิลิดีนฟลูออไรด์ (PVDF) โดยเลือกตามสภาพแวดล้อมในร่ม/กลางแจ้งและข้อกำหนดด้านความต้านทานการกัดกร่อน

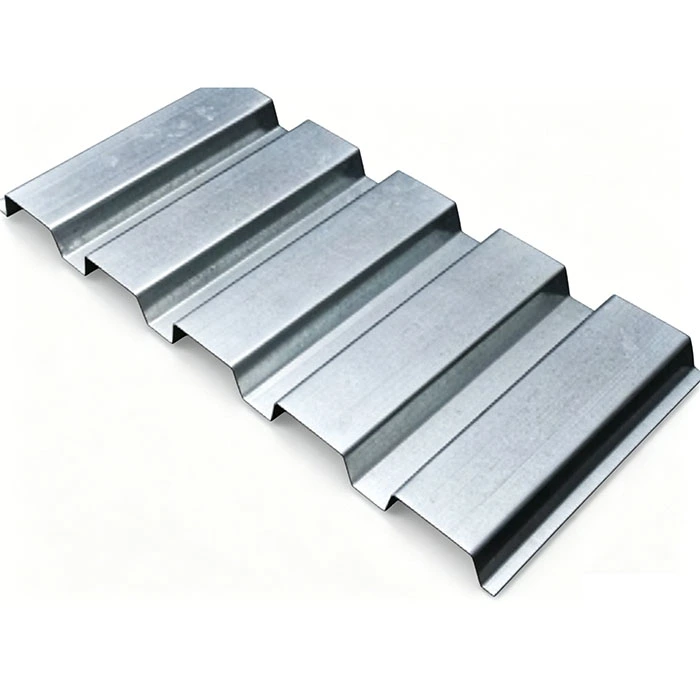

3.1 แผ่นเหล็กเคลือบสีทับซ้อนกันมาตรฐาน: ประกอบด้วยโปรไฟล์ทั่วไปสองแบบ ได้แก่ ประเภท 840 และประเภท 900 ยึดโดยใช้สกรูแตะตัวเองแบบสัมผัสและใช้กันอย่างแพร่หลายสำหรับอาคารโรงงานและคลังสินค้ามาตรฐาน

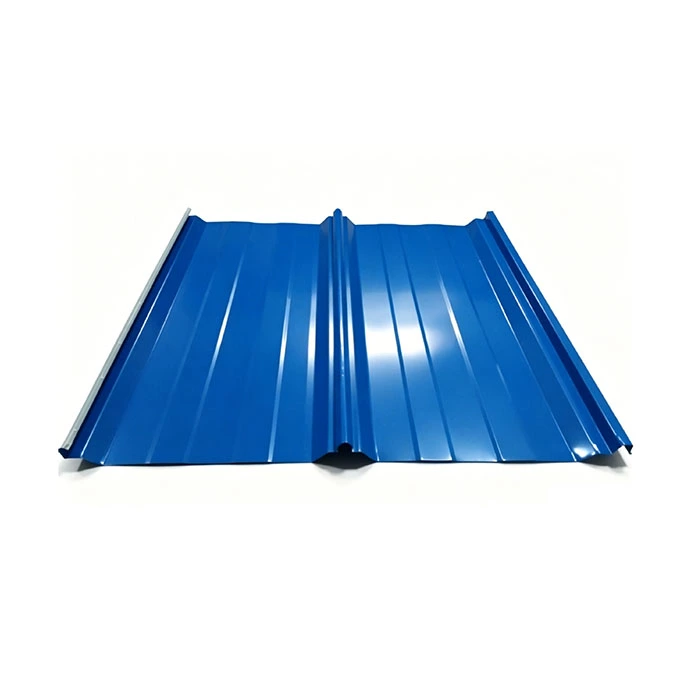

3.2 แผงหลังคาตะเข็บแบบยืน: รวมถึงประเภท 470 และประเภท 475 สิ่งเหล่านี้มีวิธีการติดตั้งแบบคลิปซ่อนโดยไม่ต้องใช้สกรูเปลือยและให้ประสิทธิภาพการกันน้ำที่ดีเยี่ยม เหมาะสำหรับโครงสร้างหลังคาช่วงกว้างและโค้ง เช่น โครงสเปซเฟรม และโครงตาข่าย
1.1 แผง Lap-Seam ซีรี่ส์ 840/900: ความหนาของแผง 0.4 มม. – 0.8 มม. มีข้อต่อด้านข้างที่ยึดด้วยสกรูเกลียวปล่อยแบบเปิด
1.2 470/475 Series Standing Seam Panels: ความหนาของแผง 0.6 มม. – 1.0 มม. ใช้โครงสร้างตะเข็บประสานตัวผู้-ตัวเมียพร้อมคลิปซ่อน
1.3 คำแนะนำในการเลือกวัสดุ: สำหรับโครงการภายในประเทศมาตรฐาน ให้ใช้พื้นผิวเคลือบ Al-Zn กับสีโพลีเอสเตอร์มาตรฐาน สำหรับพื้นที่ชายฝั่งหรือพื้นที่ที่มีการกัดกร่อนทางเคมี ให้จัดลำดับความสำคัญของพื้นผิว Al-Zn (AZ275) ด้วยสีทับหน้าฟลูออโรคาร์บอน (PVDF)
2.1 คลิปซ่อนแบบเลื่อน: ออกแบบมาโดยเฉพาะสำหรับแผงตะเข็บแบบยืน ทำจากเหล็กชุบสังกะสีแบบจุ่มร้อน รองรับการขยายตัวและการหดตัวเนื่องจากความร้อนของแผง
2.2 สกรูเกลียวปล่อยและแหวนรองกันน้ำ: ใช้สำหรับยึดแผงตะเข็บตัก แหวนรองทำจากยาง EPDM เพื่อให้แน่ใจว่ามีการซีลกันน้ำได้ยาวนาน
2.3 อุปกรณ์เสริม: หมุดย้ำและเทปปิดผนึกบิวทิล ใช้ในการปิดผนึกและเสริมความแข็งแรงการทับซ้อนกันของแผงและข้อต่อแบบวาบวับ ป้องกันการซึมของน้ำในเส้นเลือดฝอย
ใช้เมมเบรนกันน้ำระบายอากาศชนิดโพลีโพรพีลีนชนิดปั่นบอนด์ที่ติดตั้งระหว่างชั้นฉนวนกับแผ่นหลังคาเหล็กลูกฟูกสำหรับอาคารโครงสร้าง โดยจะปิดกั้นน้ำของเหลวจากภายนอกในขณะที่ปล่อยให้ไอความชื้นภายในหลบหนีออกไป ป้องกันความชื้นของฉนวน การเจริญเติบโตของเชื้อรา และการเสื่อมสภาพของประสิทธิภาพความร้อน
4.1 แผ่นฉนวนขนหิน: ความหนา 50 มม. – 150 มม. เป็นไปตามมาตรฐานความปลอดภัยจากอัคคีภัยที่ไม่ติดไฟ Class A และข้อกำหนดด้านความเป็นพิษจากควัน เหมาะสำหรับโรงงานการผลิต คลังสินค้าเคมีอันตราย และโรงงานที่ได้รับการตรวจสอบความปลอดภัยจากอัคคีภัยอย่างเข้มงวด
4.2 ผ้าห่มใยแก้ว: ความหนา 50 มม. – 150 มม. การนำความร้อน ≤0.042W/(m·K); มอบความคุ้มค่าคุ้มราคาที่ดีเยี่ยม ใช้กันอย่างแพร่หลายในอาคารอุตสาหกรรมเหล็กเบามาตรฐานโดยไม่มีข้อกำหนดพิเศษด้านความปลอดภัยจากอัคคีภัย 4.3 ส่วนประกอบเสริม: ตาข่ายรองรับฉนวนและคลิปฉนวนเฉพาะถูกจัดเรียงตามขวางตามแนวแปเพื่อป้องกันไม่ให้ฉนวนวูลที่ยืดหยุ่นหย่อนคล้อยหรือฉีกขาด
สำหรับอาคารที่มีความชื้นสูง เช่น อาคารที่ต้องปรุงอาหารภายในอาคาร การซักล้าง หรือการทำความชื้น ต้องติดตั้งเมมเบรนกั้นไอ PE โดยวางทับแปและใต้ชั้นฉนวนเพื่อป้องกันการเคลื่อนตัวของอากาศร้อนชื้นภายในอาคารขึ้นด้านบน จึงป้องกันการควบแน่นและหยดภายในชั้นฉนวนในฤดูหนาว
โครงสร้างย่อยรับน้ำหนักใช้แปเหล็กชุบสังกะสีแบบจุ่มร้อน C-section และ Z-section (ข้อกำหนดตั้งแต่ C100–C250 และ Z140–Z220) ซึ่งยึดไว้กับส่วนรองรับบนคานเหล็กหรือคอร์ดด้านบนของโครงสเปซเฟรม ส่วนประกอบเสริม เช่น แปแปนย้อย สตรัทแนวนอน และสนับเข่า ใช้เพื่อจำกัดการบิดแปด้านข้าง และต้านทานแรงลมตามขวางบนหลังคา
รวมถึงฝาครอบสันเขา คิ้วขอบหน้าจั่ว ไฟมุมภายใน การปิดชายคา และขอบสำหรับแผงไฟเดย์ไลท์ เพื่อให้มั่นใจว่าครอบคลุมข้อต่อและมุมหลังคาทั้งหมด (ทั้งภายในและภายนอก) ระบบนี้ประกอบด้วยเหล็กเคลือบสีที่ผลิตจากโรงงานหรือรางน้ำสแตนเลส 304 จับคู่กับท่อพีวีซีป้องกันการกัดกร่อน ถังพักน้ำฝนชุบสังกะสี และข้อต่อขยายเพื่อสร้างระบบระบายน้ำที่สมบูรณ์และเป็นระเบียบ
ใช้แผงไฟเดย์ไลท์ FRP (พลาสติกเสริมใยแก้ว) หรือพีซี (โพลีคาร์บอเนต) แผงเหล่านี้มีโปรไฟล์ที่เข้ากันกับโมดูลแผงหลังคาอย่างสมบูรณ์แบบ ช่วยให้สามารถซ้อนทับกันได้อย่างราบรื่น โดยทั่วไปจะเว้นระยะห่างทุกๆ 2-3 ช่องเพื่อให้แสงสว่างจากธรรมชาติแก่สถานที่ และลดการใช้พลังงานสำหรับแสงประดิษฐ์
โครงสร้าง: แผ่นเหล็กเคลือบสี 840 โปรไฟล์ + ใยแก้ว 50 มม. ชั้นเดียว + แปเหล็ก C120 + อุปกรณ์ตกแต่งเหล็กเคลือบสีมาตรฐาน การกำหนดค่านี้มีโครงสร้างที่เรียบง่ายและมีต้นทุนต่ำ เหมาะสำหรับโกดังชั่วคราวหรืออาคารเก็บของธรรมดาสำหรับวัสดุเช่นทรายและกรวด ซึ่งไม่มีข้อกำหนดที่เข้มงวดสำหรับฉนวนกันความร้อนหรือการทนไฟ
โครงสร้าง: หลังคาเหล็กสีรุ่น 900 + ฉนวนใยหินหนา 100 มม. + แผงกั้นไอ PE + แปเหล็กส่วน C/Z + รางน้ำสำเร็จรูปและระบบรางน้ำ ส่วนประกอบนี้นำเสนอการผสมผสานที่สมดุลระหว่างการทนไฟ ฉนวนกันความร้อน และการกันน้ำ เหมาะสำหรับโรงงานอุตสาหกรรมทั่วไปในพื้นที่ที่มีฝนตกชุกและเป็นโซลูชั่นมาตรฐานที่มีการใช้งานกันอย่างแพร่หลายที่สุดในปัจจุบัน
โครงสร้าง: แผงตะเข็บตั้งรุ่น 470 + แผ่นเมมเบรนกันน้ำระบายอากาศ + ใยหิน 100–150 มม. + ตัวรองเลื่อนชุบสังกะสีแบบจุ่มร้อน + ไฟกระพริบแบบกำหนดเองครบชุดและรางน้ำสแตนเลส ระบบไม่มีรูยึดแบบเปลือย รองรับการขยายตัว/การหดตัวเนื่องจากความร้อน ±25 มม. และให้ความต้านทานที่เหนือกว่าต่อการเสียรูป ลมแรง และน้ำเข้า แผ่นหลังคาเหล็กลูกฟูกสำหรับอาคารโครงสร้าง เหมาะสำหรับโครงสเปซเฟรมและหลังคาเปลือกเรติเคิลโค้งที่มีระยะขยายเกิน 60 เมตร
สำหรับโครงการในพื้นที่แห้งมาตรฐาน น้ำหนักการเคลือบ Al-Zn จะต้องไม่ต่ำกว่า AZ150 สำหรับภูมิภาคริมแม่น้ำที่มีฝนกรดเล็กน้อย AZ180 จะถูกเลือก สำหรับพื้นที่ชายฝั่งที่มีการพ่นเกลือหรือสภาพแวดล้อมที่มีการกัดกร่อนของควันสารเคมี จะใช้การเคลือบ AZ275 คู่กับสีทับหน้าฟลูออโรคาร์บอน PVDF เพื่อชะลอการเสื่อมสภาพของสี
สำหรับอุปกรณ์ที่เป็นเหล็ก เช่น แป คลิปปกปิด และเหล็กรัด ความหนาของการเคลือบสังกะสีแบบจุ่มร้อนที่โรงงานใช้คืออย่างน้อย 80μm ขอบตัดได้รับการซ่อมแซมที่ไซต์งานโดยใช้การเคลือบสังกะสีแบบสเปรย์เย็น (ที่มีปริมาณสังกะสี >95%) เพื่อป้องกันการแพร่กระจายของสนิมจากพื้นผิวที่ถูกตัด
ความลาดเอียงของหลังคาได้รับการออกแบบให้มีความลาดชัน 1:100–1:200 เพื่อให้น้ำไหลเรียบไปตามหุบเขา แผงที่ทับซ้อนกันใช้ข้อต่อสองชั้นที่ปิดผนึกด้วยเทปบิวทิล ในขณะที่แผงตะเข็บแบบยืนมีระบบล็อคแบบกลไกโดยไม่มีการเจาะ ช่วยลดน้ำรั่วจากรูยึดหรือช่องว่างที่แหล่งกำเนิด ทำให้ระบบเหมาะสำหรับฝนตกหนักต่อเนื่อง
ด้วยน้ำหนักตายตัวเพียง 0.05–0.12 กิโลนิวตัน/ตรม. ซึ่งน้อยกว่าหนึ่งในยี่สิบของหลังคาคอนกรีต แผงเหล่านี้จึงขจัดความจำเป็นในการเสริมกำลังคานเหล็กหลัก ส่วนประกอบของกรอบพื้นที่ หรือฐานรากของอาคารที่เป็นอิสระ สำหรับหลังคาที่ไม่มีเสาขนาดใหญ่ จะช่วยลดต้นทุนของโครงสร้างเหล็กปฐมภูมิได้โดยตรง 12%–18%
สีเคลือบมีให้เลือกความทนทาน 3 เกรด: PE (โพลีเอสเตอร์) สำหรับพื้นที่ภายในประเทศ (รับประกัน 5-8 ปี), HDP (โพลีเอสเตอร์ที่มีความทนทานสูง) สำหรับพื้นที่ฝนตก (10-15 ปี) และ PVDF (ฟลูออโรคาร์บอน) สำหรับพื้นที่ชายฝั่งทะเล (20 ปีขึ้นไป) การเคลือบ Al-Zn (อลูมิเนียม-สังกะสี) บนพื้นผิวมีคุณสมบัติป้องกันการกัดกร่อนแบบเสียสละ ช่วยให้ฟิล์มป้องกันออกไซด์ก่อตัวโดยอัตโนมัติในบริเวณที่เสียหาย
การติดตั้งเป็นแบบประกอบแห้งทั้งหมด ไม่จำเป็นต้องบ่มคอนกรีต แบบหล่อ หรือการค้าแบบเปียก และงานไม่ได้ถูกหยุดเนื่องจากอุณหภูมิต่ำกว่าศูนย์ ฝน หรือหิมะ แผงแบบม้วนขึ้นรูปได้รับการติดตั้งโดยตรงที่ไซต์งาน ช่วยให้หลังคาขนาด 10,000 ตร.ม. เสร็จภายในเวลาเพียง 15 วันทำการ หรือหนึ่งในห้าของเวลาที่ต้องใช้สำหรับการมุงหลังคาคอนกรีต
แผงรองรับน้ำหนักของบุคคลคนเดียวในการบำรุงรักษา สนิมหรือความเสียหายเฉพาะจุดสามารถแก้ไขได้ด้วยการเปลี่ยนแผงแต่ละแผงโดยไม่ต้องรื้อหลังคาทั้งหมด การติดตั้งแผงโซลาร์เซลล์หรือเครื่องช่วยหายใจตามแนวแกนเพิ่มเติมจำเป็นต้องมีการเสริมแรงโครงสร้างเพียงเล็กน้อย ทำให้ต้นทุนการปรับเปลี่ยนต่ำมาก แผงที่ถูกทิ้งสามารถนำไปรีไซเคิลได้ 100% ในรูปของเหล็ก และสามารถนำไปหลอมใหม่และรีดใหม่ได้
พื้นผิวเคลือบสีไม่ติดไฟ เมื่อจับคู่กับฉนวนใยหินคลาส A จะมีคุณสมบัติทนไฟ 0.5 ชั่วโมงที่จำเป็นสำหรับโรงงานอุตสาหกรรม การผลิตและการติดตั้งไม่สร้างเศษซากจากการก่อสร้าง ลดการปล่อยขยะมูลฝอยได้ 90% เมื่อเทียบกับหลังคาคอนกรีต และเป็นไปตามมาตรฐานการรับรองอาคารสีเขียวระดับสากล
หลังคาคอนกรีตมีน้ำหนักตายตัวและต้นทุนฐานรากสูง ต้องใช้เวลาก่อสร้างเปียกถึงสถานที่ 3-6 เดือน ไม่สามารถโค้งงอได้เพื่อให้พอดีกับเปลือกกริดโค้ง และประสบปัญหาการแตกร้าวและการรั่วไหลที่ไม่สามารถกลับคืนสภาพเดิมได้เมื่อเวลาผ่านไป ในทางตรงกันข้าม แผ่นหลังคาเหล็กลูกฟูกสำหรับอาคารโครงสร้างเหล่านี้มีน้ำหนักเบา ใช้เวลาในการก่อสร้างสั้น สามารถโค้งงอเป็นรูปทรงที่กำหนดเองได้ และช่วยให้ซ่อมแซมรอยรั่วได้ง่าย
ในขณะที่ Al-Mg-Mn ให้การกันน้ำที่เหนือกว่าเล็กน้อย แต่ต้นทุนวัสดุต่อหน่วยนั้นสูงกว่าเหล็กเคลือบสีมากกว่า 40% และความแข็งที่ต่ำกว่าทำให้มีแนวโน้มที่จะบุบจากวัตถุที่ตกลงมา ภายใต้แรงดันลมมาตรฐานและสภาวะการกัดกร่อน เหล็กเคลือบ Al-Zn ทำงานได้ดีพอๆ กัน ในขณะที่ให้ประสิทธิภาพด้านต้นทุนที่เหนือกว่าอย่างมาก
กระเบื้องดินเผามีน้ำหนักมากเกินไปสำหรับหลังคาโครงสร้างเหล็กช่วงยาว และเหมาะสำหรับอาคารอิฐคอนกรีตแนวราบเท่านั้น กระเบื้องแร่ใยหินมีความทนทานต่ำและมีความเปราะสูง และเนื่องจากกฎระเบียบด้านสิ่งแวดล้อมที่ห้ามแร่ใยหิน จึงเป็นสิ่งต้องห้ามในโครงการในต่างประเทศ ในขณะที่เหล็กเคลือบสีเป็นไปตามข้อกำหนดอย่างสมบูรณ์และให้ความต้านทานแรงกระแทกได้ดีกว่า
ตรวจสอบรายงานวัสดุของผู้ผลิตดั้งเดิมและรายงานการทดสอบการเคลือบสังกะสีสำหรับขดลวดเหล็กชุบสังกะสีแบบจุ่มร้อนหรือเคลือบ Al-Zn ใช้เกจวัดความหนาผิวเคลือบสำหรับการตรวจสอบเฉพาะจุดของค่า AZ และตรวจสอบพื้นผิวเพื่อหารอยขีดข่วน ช่องว่างของการเคลือบ หรือจุดออกซิเดชันสีขาว ส่งคืนวัตถุดิบที่ไม่เป็นไปตามข้อกำหนดโดยตรงไปยังโรงถลุงเหล็ก
ใช้เครนเหนือศีรษะเพื่อโหลดคอยล์ลงบนเครื่องคลายคอยล์ไฮดรอลิก เครื่องคลายคอยล์จะทำให้แถบเหล็กเรียบด้วยความเร็วคงที่ โดยใช้ระบบการจัดตำแหน่งโฟโตอิเล็กทริกเพื่อรักษาความเบี่ยงเบนภายใน ±2 มม. ป้องกันการเอียงของแผงในระหว่างการขึ้นรูป
แผงตะเข็บตักถูกสร้างขึ้นโดยใช้ลูกกลิ้ง 12 ชุดที่มีความกว้างทับซ้อนกัน 50 มม. โดยสงวนไว้ที่ขอบ แผงตะเข็บแบบยืนใช้ลูกกลิ้งขึ้นรูปพิเศษ 16 ชุดเพื่อสร้างข้อต่อตัวผู้และตัวเมียที่เชื่อมต่อกัน เพื่อให้แน่ใจว่ามีระยะห่างจากตะเข็บ ≤0.3 มม.
ตัดตามความยาวที่กำหนดตามแบบ แผงมาตรฐาน (≤12ม.) ถูกตัดสำหรับการขนส่งทางถนน ในขณะที่แผงที่ยาวเป็นพิเศษถูกตัดออกเป็นส่วนๆ ขอบตัดจะถูกลบคมและคลายความเครียด เพื่อป้องกันการกัดกร่อนในอนาคตที่บริเวณที่ตัด
วัดความกว้างที่ครอบคลุม ความสูงของโครง และความหนาของแผงที่มีประสิทธิภาพ และการยึดเกาะของฟิล์มสีแบบจุดตรวจสอบ แผงตะเข็บแบบยืนได้รับการทดสอบแรงดึงของตะเข็บเพิ่มเติมเพื่อให้แน่ใจว่าความสามารถในการรับน้ำหนักลมที่เชื่อมต่อกันเป็นไปตามมาตรฐาน
ฟิล์มป้องกัน PE โปร่งใสถูกนำไปใช้กับพื้นผิวแผงเพื่อป้องกันรอยขีดข่วนในการขนส่ง แผงหลังคาเหล็กลูกฟูกสำหรับอาคารโครงสร้างถูกมัดรวมกันและวางบนบล็อกฐานไม้เนื้อแข็ง ข้อมูลจำเพาะ (ประเภทโปรไฟล์ ความยาว รหัสโครงการ) จะมีการพ่นสเปรย์ไว้ที่ด้านนอก และสำหรับคำสั่งซื้อการขนส่งทางทะเล จะมีการห่อยืดแบบกันน้ำเพิ่มเติม
หลังจากตัดคอยล์ต้นแบบเหล็กเคลือบสีแล้ว ส่วนประกอบต่างๆ เช่น ฝาครอบสัน แวบปิ้ง รางน้ำ และฝาปิดส่วนปลายจะถูกประดิษฐ์ขึ้นโดยใช้เครื่องดัด CNC รัศมีการโค้งงอได้มาตรฐานเป็น 3 เท่าของความหนาของแผง เพื่อป้องกันสีแตกร้าวหรือลอกระหว่างการดัด
สกรูเกลียวปล่อยชุบสังกะสีแบบจุ่มร้อน แหวนรอง EPDM ฉากยึดเลื่อน และเทปปิดผนึกจะถูกบรรจุแยกกันตามประเภทและจัดส่งในชุดเดียวกันกับแผงหลังคา เพื่อให้มั่นใจถึงความสม่ำเสมอในการเคลือบอุปกรณ์เสริมและการเคลือบสี
|
ประเภทแผง |
ความกว้างที่มีประสิทธิภาพ |
ความสูงของคลื่น |
วิธีการแก้ไข |
|
840 แผงตัก |
840มม |
35มม |
สกรูเจาะตัวเองแบบเปิดเผย |
|
แผงตัก 900 |
900มม |
25มม |
สกรูเจาะตัวเองแบบเปิดเผย |
|
470 แผงตะเข็บยืน |
470มม |
65มม |
ส่วนรองรับการเลื่อนแบบซ่อน |
|
475 แผงตะเข็บยืน |
475มม |
65มม |
การสนับสนุนคงที่ที่ซ่อนอยู่ |
เกรดพื้นผิว: TS280 (พื้นที่ธรรมดา), TS350 (พื้นที่ความกดอากาศสูง)
ความต้านแรงดึง: 380~520MPa
ค่าสัมประสิทธิ์การขยายตัวทางความร้อน: 1.2×10⁻⁵/℃
ฟิล์มสีพื้นผิวแห้ง: PE 20-25μm, HDP 25-30μm, PVDF 25-35μm
น้ำหนักอ้างอิง: 0.5 มม.= 4.0 กก./ตร.ม., 0.6 มม.= 4.8 กก./ตร.ม.
ความต้านทานลม: 0.55~1.0kPa แรงดันลมพื้นฐานพร้อมการเสริมแรงแปแบบ Z
ช่วงสลิปรองรับการเลื่อน: ± 25 มม
พารามิเตอร์ขนหิน: ความหนาแน่น 100-150กก./ลบ.ม. ทนไฟคลาส A
ขึ้นอยู่กับเงื่อนไขของโครงการในท้องถิ่น รวมถึงแรงดันลม ปริมาณหิมะ ระดับการกัดกร่อน และรหัสความปลอดภัยจากอัคคีภัย เรามอบโซลูชันที่เข้ากันฟรีสำหรับโปรไฟล์หลังคา สารเคลือบ และชั้นฉนวน ซึ่งจะช่วยลดความเสี่ยงของการทำงานซ้ำในอนาคตที่เกี่ยวข้องกับการกันน้ำหรือความต้านทานลม
บรรจุภัณฑ์กันความชื้นแบบพิเศษสำหรับการขนส่งทางทะเลประกอบด้วยตัวป้องกันมุมและการแยกแผงแบบแบ่งส่วนเพื่อป้องกันความเสียหายจากสเปรย์เกลือในมหาสมุทรและการเสียรูปของพื้นผิว
คำแนะนำในการติดตั้งระยะไกลมีทั้งภาษาจีนและภาษาอังกฤษ รับประกันการเคลือบพื้นผิว 15 ปีสำหรับพื้นที่ภายในประเทศ และ 8 ปีสำหรับพื้นที่ชายฝั่ง การรับประกันการเคลือบสีตามอายุการใช้งานของสารเคลือบเฉพาะ และการจัดหาอุปกรณ์เสริมทดแทนตลอดอายุการใช้งาน
1 ผิวเคลือบฟลูออโรคาร์บอน (PVDF) จำเป็นสำหรับโครงการชายฝั่งหรือไม่
สำหรับไซต์งานภายใน 5 กม. จากชายฝั่งหรือในสวนอุตสาหกรรมเคมี ต้องใช้ซับสเตรต AZ275 ผสมกับการเคลือบฟลูออโรคาร์บอน PVDF สำหรับพื้นที่ 5-20 กม. จากชายฝั่งที่มีสเปรย์เกลืออ่อน อาจใช้ซับสเตรต AZ275 ที่มีการเคลือบ HDP (โพลีเอสเตอร์ความทนทานสูง) เพื่อปรับสมดุลต้นทุนและอายุการใช้งาน
2 แผ่นหลังคาเหล็กลูกฟูกสำหรับอาคารโครงสร้าง ใช้กับหลังคาโครงสเปซเฟรมโค้งได้หรือไม่
สำหรับหลังคาโค้งที่มีรัศมีมากกว่า 50 ม. สามารถใช้แผงปิดแบบ 900 ได้ในขอบเขตที่จำกัด สำหรับพื้นผิวโค้งที่ซับซ้อนซึ่งมีรัศมีแคบกว่า จำเป็นต้องมีแผงตะเข็บยืนแบบ 470 เพื่อป้องกันการเสียรูป การแตกร้าว หรือการรั่วไหลที่ข้อต่อหน้าตัก
3 เราสามารถเลือกระหว่างแผงกั้นไอน้ำและเมมเบรนกันน้ำระบายอากาศได้หรือไม่
ใช้แผงกั้นไอน้ำสำหรับการตกแต่งภายในที่มีแนวโน้มที่จะเกิดความชื้น และใช้เมมเบรนกันน้ำระบายอากาศสำหรับภายนอกที่โดนฝน ในพื้นที่ที่มีความชื้นสูงและมีฝนตกบ่อย จะต้องติดตั้งทั้งสองชั้น ส่วนคลังสินค้าธรรมดาและแห้งสามารถละเว้นทั้งสองชั้นได้
