เสาท่อเหล็กกลวงแบบวงกลมสามารถปรับปรุงประสิทธิภาพของโครงสร้างและประสิทธิภาพการก่อสร้างได้อย่างไร

ไห่เฉิงได้รับการออกแบบทางวิศวกรรมเสาท่อเหล็กกลวงแบบวงกลมโซลูชั่นสำหรับอาคารเหล็ก โรงงานอุตสาหกรรม สนามกีฬา ทางเดิน สะพาน หลังคา และโครงสร้างสำเร็จรูป ผลิตจากเหล็กโครงสร้าง Q235B หรือ Q355B เสาเหล่านี้รวมโปรไฟล์รับน้ำหนักแบบวงกลมเข้ากับการเชื่อมต่อที่ยืดหยุ่นและตัวเลือกการป้องกันการกัดกร่อนสำหรับการใช้งานเชิงโครงสร้างที่มีความต้องการสูง

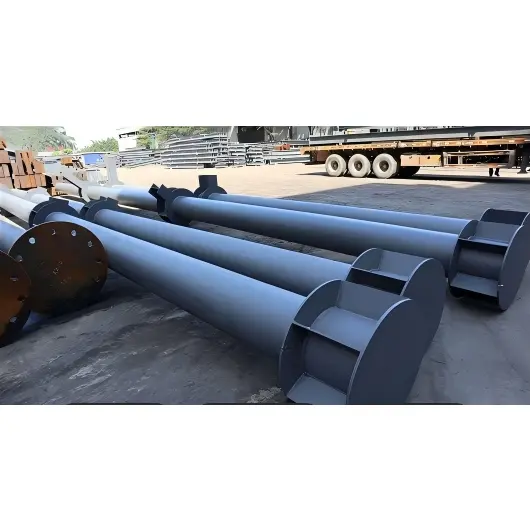

เสาท่อเหล็กกลวงทรงกลมเป็นส่วนโครงสร้างแนวตั้งที่ออกแบบมาเพื่อถ่ายเทน้ำหนักจากโครงสร้างส่วนบนไปยังฐานราก ส่วนกลวงทรงกลมให้การกระจายโหลดที่สมดุล ประสิทธิภาพการบีบอัดตามแนวแกนที่แข็งแกร่ง ความต้านทานแรงบิด และความต้านทานลมที่ค่อนข้างต่ำ ขึ้นอยู่กับความต้องการของโครงการ คอลัมน์สามารถผลิตได้จากท่อเหล็กไร้รอยต่อหรือแบบเชื่อม และปรับแต่งด้วยแผ่นฐาน ตัวทำให้แข็ง แผ่นเชื่อมต่อ หน้าแปลน อุปกรณ์เสริมในการยก และการเคลือบป้องกัน บทความนี้จะอธิบายโครงสร้าง ข้อมูลจำเพาะที่สำคัญ กระบวนการผลิต ข้อดี การใช้งาน และข้อควรพิจารณาในการเลือก

สารบัญ

1. คอลัมน์ท่อเหล็กกลวงแบบวงกลมคืออะไร?
2. คอลัมน์ท่อเหล็กกลวงแบบวงกลมได้รับการกำหนดค่าอย่างไร?
3. ข้อดีของโครงสร้างหลักคืออะไร?
4. ผู้ซื้อควรประเมินข้อมูลจำเพาะใด
5. เสาท่อเหล็กกลวงแบบวงกลมผลิตได้อย่างไร?
6. คอลัมน์ท่อเหล็กกลวงแบบวงกลมใช้ที่ไหน?
7. เปรียบเทียบกับเสาเหล็กอื่น ๆ ได้อย่างไร?
8. ผู้ซื้อควรเลือกคอลัมน์ที่ถูกต้องอย่างไร?
9. คำถามที่พบบ่อย
10. ทำไมต้องทำงานร่วมกับผู้ผลิตมืออาชีพ?

คอลัมน์ท่อเหล็กกลวงแบบวงกลมคืออะไร?

เสาท่อเหล็กกลวงแบบวงกลมเป็นส่วนประกอบโครงสร้างรับน้ำหนักแนวตั้งที่มีหน้าตัดทรงกระบอกกลวง โดยทั่วไปผลิตจากเหล็กโครงสร้างคาร์บอนหรือเหล็กโลหะผสมต่ำ และสามารถผลิตได้ทั้งแบบท่อไร้ตะเข็บหรือท่อรีดและเชื่อม

โครงสร้างแบบกลวงต่างจากเสาเหล็กตันตรงที่จะช่วยลดวัสดุที่ไม่จำเป็นในขณะที่ยังคงรักษาโปรไฟล์โครงสร้างที่แข็งแกร่งไว้ รูปทรงวงกลมจะกระจายแรงเค้นรอบเส้นรอบวงและให้ความต้านทานที่สม่ำเสมอโดยไม่คำนึงถึงทิศทางการรับน้ำหนัก สิ่งนี้ทำให้การออกแบบมีประโยชน์อย่างยิ่งในกรณีที่คอลัมน์อาจประสบกับการบีบอัดตามแนวแกน การโค้งงอ แรงบิด แรงลม หรือแรงเยื้องศูนย์รวมกัน

ข้อกำหนดทั่วไปจะแสดงเป็นφD × เสื้อ × ลิตรโดยที่ D แทนเส้นผ่านศูนย์กลางภายนอก t แทนความหนาของผนัง และ L แทนความยาวของคอลัมน์ ตัวอย่างเช่น φ219 × 8 × 6000 หมายถึงเส้นผ่านศูนย์กลางภายนอก 219 มม. ความหนาของผนัง 8 มม. และความยาว 6 ม.

คอลัมน์ท่อเหล็กกลวงแบบวงกลมได้รับการกำหนดค่าอย่างไร?

เสาท่อโครงสร้างเป็นมากกว่าท่อเหล็ก สำหรับหลายโครงการ การประกอบทั้งชุดจะรวมส่วนประกอบการเชื่อมต่อและการเสริมแรงเข้าด้วยกัน ซึ่งช่วยให้คอลัมน์สามารถทำงานร่วมกับฐานราก คาน ระบบหลังคา และส่วนประกอบโครงสร้างอื่นๆ ได้

• ตัวคอลัมน์:ท่อเหล็กกลมหลักที่เลือกตามเส้นผ่านศูนย์กลาง ความหนาของผนัง ความยาว เกรดวัสดุ และน้ำหนักการออกแบบ
• แผ่นฐาน:แผ่นเหล็กเชื่อมที่ถ่ายน้ำหนักของคอลัมน์ไปยังฐานรากผ่านสลักเกลียว
• แผ่นหรือแหวนทำให้แข็ง:การเสริมแรงใช้เมื่อต้องการโหลดที่สูงกว่าหรือต้องการความต้านทานการโก่งงอเฉพาะที่
• แผ่นด้านบนหรือหน้าแปลน:จัดให้มีจุดเชื่อมต่อสำหรับคาน โครงถัก เสาด้านบน หรือส่วนประกอบโครงสร้างอื่นๆ
• แผ่นเชื่อมต่อและคอร์เบล:อำนวยความสะดวกในการเชื่อมต่อแบบคานต่อคอลัมน์หรือแบบท่อต่อท่อ
• สลักเกลียวความแข็งแรงสูง:ใช้สำหรับการเชื่อมต่อโครงสร้างแบบสลักเกลียวตามที่ระบุโดยการออกแบบทางวิศวกรรม
• เคลือบป้องกัน:สามารถใช้ระบบสีรองพื้น สีขั้นกลาง และสีทับหน้า หรือการชุบสังกะสีได้ตามสภาพแวดล้อม

สำหรับโครงสร้างที่ยาวเป็นพิเศษ แต่ละส่วนสามารถเชื่อมต่อผ่านการเชื่อม หน้าแปลน หรือการกำหนดค่าการประกบทางวิศวกรรมอื่นๆ ได้

ข้อดีของโครงสร้างหลักคืออะไร?

การกระจายโหลดที่สมดุล

หน้าตัดแบบวงกลมไม่มีแกนแข็งแรงและแกนอ่อนแบบธรรมดา รูปทรงจะกระจายความเค้นรอบท่อ ทำให้เหมาะสำหรับโครงสร้างที่รับน้ำหนักจากทิศทางที่ต่างกัน

แรงอัดและแรงบิดที่แข็งแกร่ง

คอลัมน์ท่อมักถูกเลือกสำหรับการใช้งานที่ต้องการความสามารถในการรับน้ำหนักตามแนวแกนอย่างมากและความต้านทานต่อผลกระทบจากแรงบิด ส่วนกลวงแบบปิดยังให้ประสิทธิภาพเชิงโครงสร้างที่มีประโยชน์ ซึ่งความเสถียรและการรับน้ำหนักหลายทิศทางเป็นสิ่งสำคัญ

ลดการสัมผัสลม

ลักษณะทรงกระบอกที่เพรียวบางสามารถลดความต้านทานทางอากาศพลศาสตร์ได้เมื่อเทียบกับโปรไฟล์โครงสร้างเชิงมุม ลักษณะนี้สามารถเป็นประโยชน์สำหรับเสาเปลือยในหลังคา ทางเดิน หอคอย โครงสร้างสนามกีฬา และสถานที่ติดตั้งกลางแจ้งอื่นๆ

การติดตั้งที่มีประสิทธิภาพ

เมื่อเปรียบเทียบกับทางเลือกอื่นๆ ที่มีโครงสร้างหนักกว่า เสาเหล็กกลวงสามารถให้ความสัมพันธ์ด้านความแข็งแรงต่อน้ำหนักได้อย่างมีประสิทธิภาพ การผลิตแผ่นฐาน ส่วนประกอบการเชื่อมต่อ รู และการเคลือบป้องกันจากโรงงานยังสามารถลดปริมาณการประมวลผลที่ต้องใช้ในสถานที่ก่อสร้างได้อีกด้วย

ความยืดหยุ่นทางสถาปัตยกรรม

ลักษณะทรงกระบอกเรียบทำงานได้ดีเมื่อตั้งใจมองเห็นส่วนประกอบโครงสร้าง เสาทรงกลมจึงสามารถรวมฟังก์ชันด้านโครงสร้างและสถาปัตยกรรมในอาคารพาณิชย์ สิ่งอำนวยความสะดวกสาธารณะ โครงสร้างภูมิทัศน์ และโครงการอุตสาหกรรมสมัยใหม่ได้

ผู้ซื้อควรประเมินข้อมูลจำเพาะใด

การเลือกคอลัมน์โครงสร้างควรเริ่มต้นด้วยข้อกำหนดทางวิศวกรรม แทนที่จะเลือกเส้นผ่านศูนย์กลางของท่อเพียงอย่างเดียว เกรดวัสดุ ความหนาของผนัง ความยาว การกำหนดค่าการเชื่อมต่อ สภาวะการโหลด ความทนทานต่อการผลิต และสภาพแวดล้อมการกัดกร่อน ล้วนมีอิทธิพลต่อข้อกำหนดขั้นสุดท้าย

ตัวอย่างเช่น ข้อมูลผลิตภัณฑ์ของ HAISHENG ระบุ Q235B และ Q355B เป็นเกรดวัสดุหลัก และระบุขนาดท่อในรูปแบบ φD × t × L ขนาดโครงสร้างที่แท้จริงควรพิจารณาจากการคำนวณโครงการและมาตรฐานการออกแบบที่เกี่ยวข้อง

เสาท่อเหล็กกลวงแบบวงกลมผลิตได้อย่างไร?

การผลิตแบบมืออาชีพจะเปลี่ยนท่อเหล็กหรือแผ่นเหล็กให้เป็นโครงสร้างสำเร็จรูปพร้อมสำหรับการขนส่งและติดตั้ง กระบวนการผลิตที่ได้รับการควบคุมช่วยรักษาความแม่นยำของมิติ คุณภาพการเชื่อม ความตรง และการปกป้องพื้นผิว

1. การตรวจสอบวัตถุดิบ:มีการตรวจสอบเกรดเหล็ก ขนาด สภาพพื้นผิว และเอกสารวัสดุที่เกี่ยวข้อง
2. การตัด:ท่อหรือแผ่นเหล็กถูกตัดตามความยาวคอลัมน์ที่ต้องการและแบบการประดิษฐ์
3. การขึ้นรูป:เสาเชื่อมที่มีเส้นผ่านศูนย์กลางขนาดใหญ่สามารถผลิตได้โดยการรีดแผ่นเหล็กให้เป็นทรงกระบอกตามด้วยการเชื่อม
4. การเตรียมการสิ้นสุด:ส่วนปลายของคอลัมน์อาจถูกกลึงหรือเอียงเพื่อให้ได้รูปทรงการเชื่อมต่อที่ต้องการ
5. การประกอบชิ้นส่วน:แผ่นฐาน แผ่นด้านบน ตัวทำให้แข็ง คอร์เบล หน้าแปลน และแผ่นเชื่อมต่ออยู่ในตำแหน่งตามแบบทางวิศวกรรม
6. การเชื่อม:ส่วนประกอบต่างๆ ถูกเชื่อมโดยใช้ขั้นตอนการผลิตที่เหมาะสม โดยมีการทดสอบแบบไม่ทำลายตามที่จำเป็น
7. การยืดผมและการแก้ไข:มีการตรวจสอบการเสียรูปของการเชื่อมและความตรงของคอลัมน์และแก้ไขเมื่อจำเป็น
8. การประมวลผลรู:รูสลักเกลียวและรูอเนกประสงค์ถูกเจาะหรือประมวลผลตามขนาดและตำแหน่งที่ระบุ
9. การรักษาพื้นผิว:สนิมและตะกรันสามารถขจัดออกได้โดยการพ่นก่อนที่จะใช้สีรองพื้นและเคลือบป้องกัน
10. การตรวจสอบขั้นสุดท้าย:ขนาด การเชื่อมต่อ รอยเชื่อม สภาพการเคลือบ เครื่องหมาย และบรรจุภัณฑ์ได้รับการตรวจสอบก่อนจัดส่ง

สำหรับเสาที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ โครงสร้างแบบเชื่อมทำให้เส้นผ่านศูนย์กลางและความหนาของผนังมีความยืดหยุ่นมากขึ้น ในขณะเดียวกัน คอลัมน์ท่อไร้ตะเข็บก็มีประโยชน์ในกรณีที่ต้องการก่อสร้างที่ไร้รอยต่อและข้อกำหนดด้านมิติเฉพาะ

คอลัมน์ท่อเหล็กกลวงแบบวงกลมใช้ที่ไหน?

การผสมผสานระหว่างประสิทธิภาพของโครงสร้างและรูปทรงทรงกระบอกที่สะอาดทำให้เสาเหล่านี้สามารถตอบสนองทั้งวัตถุประสงค์ทางวิศวกรรมและสถาปัตยกรรม

• โรงงานอุตสาหกรรม:ใช้เป็นตัวรองรับโครงสร้างแนวตั้งในโรงงานและโรงงานผลิต
• สนามกีฬาและสถานที่จัดงานขนาดใหญ่:เหมาะสำหรับโครงสร้างที่มีความสำคัญในการรับน้ำหนักหลายทิศทางและรูปลักษณ์ทางสถาปัตยกรรม
• ทางเดินและหลังคา:โปรไฟล์ที่เรียบลื่นเป็นวิธีแก้ปัญหาที่ใช้งานได้จริงสำหรับส่วนรองรับกลางแจ้งแบบเปิดโล่ง
• อาคารสำเร็จรูป:ส่วนประกอบที่ผลิตจากโรงงานช่วยลดความยุ่งยากในการประกอบและปรับปรุงการประสานงานในการก่อสร้าง
• สะพานและโครงสร้างเทศบาล:ใช้ได้กับท่าเรือที่เลือก สมาชิกสนับสนุน เสารั้ว และโครงสร้างที่เกี่ยวข้อง
• ภูมิสถาปัตยกรรม:คอลัมน์ทรงกระบอกสามารถให้การสนับสนุนโครงสร้างในขณะที่ยังคงรักษารูปลักษณ์ที่สะอาดตา
• โครงสร้างสูง:สมาชิก CHS ที่ใหญ่ขึ้นสามารถออกแบบให้รับน้ำหนักบรรทุกในแนวดิ่งและโหลดรวมจำนวนมากได้

เปรียบเทียบกับเสาเหล็กอื่น ๆ ได้อย่างไร?

โปรไฟล์โครงสร้างที่แตกต่างกันรองรับวัตถุประสงค์ทางวิศวกรรมที่แตกต่างกัน ดังนั้นส่วนกลวงแบบวงกลมจึงควรได้รับการประเมินตามความต้องการของโครงการ แทนที่จะถือเป็นการทดแทนแบบสากลสำหรับส่วนกลวงแบบ H หรือแบบสี่เหลี่ยม/สี่เหลี่ยม

ส่วนที่เหมาะสมขึ้นอยู่กับการคำนวณโครงสร้าง ข้อกำหนดในการเชื่อมต่อ เงื่อนไขการผลิต ความพร้อมใช้งานของวัสดุ งบประมาณโครงการ และมาตรฐานอาคารที่เกี่ยวข้อง

ผู้ซื้อควรเลือกคอลัมน์ที่ถูกต้องอย่างไร?

สำหรับทีมจัดซื้อ วิศวกร ผู้รับเหมา และผู้ประกอบโครงสร้างเหล็ก ข้อกำหนดทางเทคนิคที่ชัดเจนสามารถลดปัญหาการสื่อสารและความล่าช้าในการเสนอราคาได้อย่างมาก

1. กำหนดภาระการออกแบบ:ให้แรงตามแนวแกน โมเมนต์การโก่งตัว ผลกระทบจากแรงบิด แรงลม สภาวะแผ่นดินไหว และข้อมูลการออกแบบอื่นๆ ที่เกี่ยวข้อง
2. ยืนยันขนาด:ระบุเส้นผ่านศูนย์กลางภายนอก ความหนาของผนัง ความยาว และความคลาดเคลื่อนของขนาดที่ต้องการ
3. เลือกเกรดวัสดุ:Q235B และ Q355B เป็นตัวเลือกทั่วไป ในขณะที่เกรดสุดท้ายควรเป็นไปตามข้อกำหนดการออกแบบโครงการ
4. กำหนดรายละเอียดการเชื่อมต่อ:ระบุขนาดแผ่นฐาน การจัดเรียงสลักเกลียว ข้อกำหนดหน้าแปลน ตำแหน่งการเชื่อมต่อลำแสง และรายละเอียดตัวทำให้แข็ง
5. พิจารณาสภาพแวดล้อม:สภาพแวดล้อมกลางแจ้ง ชื้น ชายฝั่ง หรือสภาพแวดล้อมที่รุนแรงทางเคมีอาจต้องมีการป้องกันการกัดกร่อนที่ดียิ่งขึ้น
6. ยืนยันข้อกำหนดการตรวจสอบ:หารือเกี่ยวกับการตรวจสอบมิติ การตรวจสอบรอยเชื่อม การทดสอบแบบไม่ทำลาย ความหนาของชั้นเคลือบ และเอกสารประกอบก่อนการผลิต
7. วางแผนโลจิสติกส์:พิจารณาความยาวของคอลัมน์ ข้อจำกัดในการขนส่ง จุดยก การแบ่งส่วน บรรจุภัณฑ์ และลำดับการติดตั้ง

แพ็คเกจการวาดหรือข้อมูลจำเพาะโดยละเอียดช่วยให้ผู้ผลิตสามารถกำหนดเส้นทางการผลิตและการกำหนดค่าการเชื่อมต่อที่เหมาะสมที่สุด ผู้ซื้อยังสามารถตรวจสอบส่วนประกอบเหล็กโครงสร้างเพื่อทำความเข้าใจว่าคอลัมน์บูรณาการกับองค์ประกอบเหล็กประดิษฐ์อื่นๆ ได้อย่างไร

คำถามที่พบบ่อย

วัสดุใดที่มักใช้สำหรับเสาท่อเหล็กกลวงทรงกลม?

โดยทั่วไปแล้วเหล็กโครงสร้าง Q235B และ Q355B จะถูกระบุสำหรับคอลัมน์เหล่านี้ ควรเลือกวัสดุขั้นสุดท้ายตามการคำนวณโครงสร้าง มาตรฐานที่บังคับใช้ สภาพแวดล้อม และข้อกำหนดของโครงการ

คอลัมน์ท่อไร้รอยต่อและท่อเชื่อมแตกต่างกันอย่างไร?

คอลัมน์ไร้ตะเข็บผลิตจากท่อเหล็กไร้ตะเข็บและไม่มีรอยเชื่อมตามยาว เสาเชื่อมขึ้นรูปจากแผ่นเหล็กและเชื่อมด้วยการเชื่อม โครงสร้างแบบเชื่อมช่วยให้มีความยืดหยุ่นมากขึ้นสำหรับเส้นผ่านศูนย์กลางขนาดใหญ่และความหนาของผนังที่กำหนดเอง ในขณะที่ท่อไร้ตะเข็บอาจเป็นประโยชน์สำหรับข้อกำหนดด้านเส้นผ่านศูนย์กลางและโครงสร้างเฉพาะ

สามารถปรับแต่งคอลัมน์ท่อเหล็กกลวงทรงกลมได้หรือไม่?

ใช่. ขึ้นอยู่กับความสามารถในการผลิตและข้อกำหนดทางวิศวกรรม เส้นผ่านศูนย์กลาง ความหนาของผนัง ความยาว แผ่นฐาน การเชื่อมต่อด้านบน ตัวทำให้แข็ง แผ่นเชื่อมต่อ รูโบลท์ ตัวดึง การกำหนดค่ารอยต่อ และการรักษาพื้นผิว สามารถปรับแต่งได้

การป้องกันการกัดกร่อนได้รับการจัดการอย่างไร?

ตัวเลือกทั่วไป ได้แก่ การพ่นทรายตามด้วยระบบสีรองพื้น สีขั้นกลาง และสีทับหน้า การชุบสังกะสีแบบจุ่มร้อนยังสามารถพิจารณาสำหรับการใช้งานที่เหมาะสม โดยเฉพาะอย่างยิ่งเมื่อต้องมีการป้องกันการกัดกร่อนที่ดียิ่งขึ้น

เสาท่อกลมเหมาะสำหรับโครงสร้างภายนอกหรือไม่?

สามารถใช้ในการใช้งานกลางแจ้ง เช่น กันสาด ทางเดิน โครงสร้างภูมิทัศน์ สิ่งอำนวยความสะดวกในเขตเทศบาล และระบบเหล็กเปลือยอื่นๆ เมื่อระบุขนาดคอลัมน์ การออกแบบโครงสร้าง การเชื่อมต่อ และระบบป้องกันการกัดกร่อนอย่างเหมาะสม

ควรให้ข้อมูลอะไรบ้างเมื่อขอใบเสนอราคา?

ข้อมูลที่เป็นประโยชน์ ได้แก่ ปริมาณ เกรดเหล็ก เส้นผ่านศูนย์กลางภายนอก ความหนาของผนัง ความยาว แบบเชื่อมต่อ รายละเอียดแผ่นฐาน ข้อกำหนดในการรักษาพื้นผิว มาตรฐานการตรวจสอบ ปลายทาง และกำหนดการส่งมอบที่คาดไว้ แบบเขียนโครงสร้างมีประโยชน์อย่างยิ่งสำหรับโครงการที่ปรับแต่งเอง

ทำไมต้องทำงานร่วมกับผู้ผลิตมืออาชีพ?

เสาโครงสร้างต้องทำหน้าที่เป็นส่วนหนึ่งของระบบรับน้ำหนักที่สมบูรณ์ ดังนั้นการเลือกผลิตภัณฑ์จึงควรมีส่วนร่วมมากกว่าการเปรียบเทียบราคาท่อ ความแม่นยำในการผลิต คุณภาพการเชื่อม รายละเอียดการเชื่อมต่อ การปกป้องพื้นผิว ขั้นตอนการตรวจสอบ การบรรจุ และการประสานงานในการจัดส่ง ล้วนส่งผลต่อผลลัพธ์ขั้นสุดท้ายของโครงการ

ไห่เฉิง จัดจำหน่ายเสาท่อเหล็กกลวงทรงกลมโดยใช้เหล็กโครงสร้าง Q235B หรือ Q355B และรองรับการกำหนดค่าการผลิต รวมถึงแผ่นฐาน ตัวทำให้แข็ง แผ่นเชื่อมต่อ สลักเกลียวที่มีความแข็งแรงสูง และสารเคลือบป้องกัน สำหรับข้อกำหนดเฉพาะโครงการ ผู้ซื้อสามารถจัดเตรียมภาพวาด ขนาด ข้อมูลการโหลด ปริมาณ และเงื่อนไขการใช้งาน เพื่อให้สามารถประเมินการกำหนดค่าคอลัมน์ที่เหมาะสมได้

กำลังวางแผนโครงการโครงสร้างเหล็กหรือจัดหาเสาโครงสร้างแบบกำหนดเองใช่หรือไม่แบ่งปันภาพวาดและข้อกำหนดทางเทคนิคของคุณกับ HAISHENG วันนี้ สำหรับการเลือกวัสดุ รายละเอียดการผลิต การกำหนดค่าการเชื่อมต่อ การสนับสนุนใบเสนอราคา และการวางแผนการจัดส่งติดต่อเราเพื่อหารือเกี่ยวกับโครงการของคุณกับทีมงาน ไห่เฉิง
