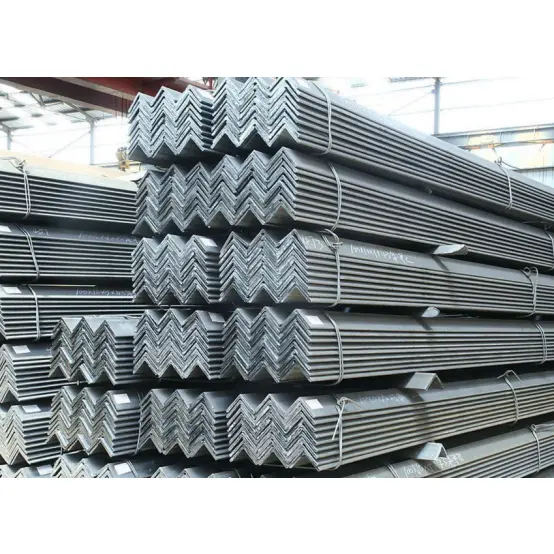

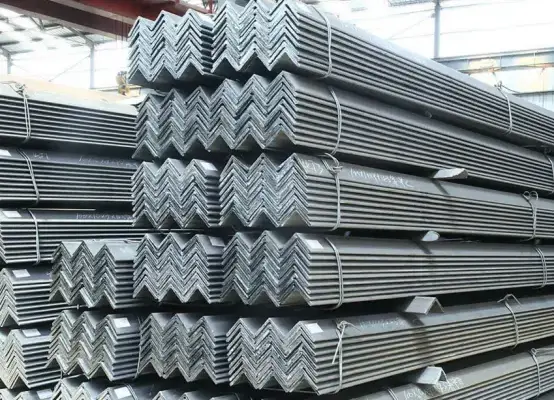

บาร์ฉากเหล็กโครงสร้างชุบสังกะสี

เหล็กฉากโครงสร้างสังกะสีมีน้ำหนักเบา คุ้มราคา และง่ายต่อการแปรรูปและติดตั้ง ด้วยหน้าตัดที่กะทัดรัดและอเนกประสงค์ จึงมักใช้สำหรับการเชื่อมต่อโครงสร้าง การค้ำยัน การเสริมแป ราวบันได ส่วนรองรับ ชิ้นส่วนแบบฝัง และส่วนประกอบเสริมต่างๆ ใช้กันอย่างแพร่หลายในโรงงานอุตสาหกรรม โครงการเทศบาล การติดตั้งระบบเครื่องกลไฟฟ้า และคลังสินค้า เป็นวัสดุเสริมปริมาณมากในการก่อสร้างเหล็ก

ลักษณะของแองเกิลบาร์

I. ลักษณะทางกลและหน้าตัด

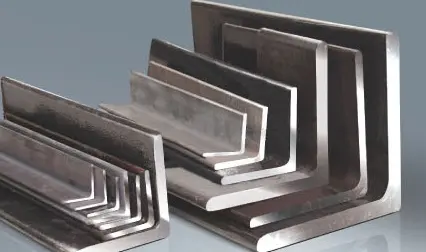

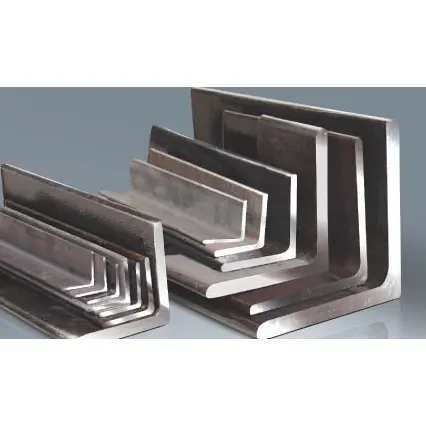

1. หน้าตัดรูปตัว L; โครงสร้างน้ำหนักเบา โดยพื้นฐานแล้วทนทานต่อแรงตามแนวแกน แรงเฉือน และโมเมนต์การโก่งตัวเฉพาะที่ เนื่องจากความแข็งแกร่งโดยรวมค่อนข้างต่ำ จึงไม่เหมาะสำหรับใช้เป็นส่วนประกอบรับน้ำหนักหลัก เช่น คานหลักหรือเสา

2. โครงสร้างเหล็กแผ่นรีดร้อนแบบชิ้นเดียวส่งผลให้เกิดความเค้นตกค้างต่ำและคุณสมบัติของวัสดุที่สม่ำเสมอ ทำให้ทนต่อการแตกร้าวหรือการเสียรูปภายใต้ภาระ

3. มุมขาเท่ากันให้การกระจายน้ำหนักที่สมมาตร ในขณะที่มุมขาที่ไม่เท่ากันช่วยให้สามารถเลือกได้อย่างยืดหยุ่นตามทิศทางของแรง รองรับข้อต่อการติดตั้งต่างๆ

ครั้งที่สอง ลักษณะทางเศรษฐกิจและการจัดซื้อจัดจ้าง

1. ข้อกำหนดและรุ่นที่หลากหลาย สต็อกสินค้าในตลาดที่เพียงพอและช่องทางการจัดซื้อที่หลากหลาย ราคาต่ำและต้นทุนโดยรวมต่ำ

2. น้ำหนักเบา ลดภาระโครงสร้างโดยรวมและต้นทุนฐานรากลงอย่างมาก

ที่สาม ลักษณะการแปรรูปและการก่อสร้าง

1. การตัด เจาะ ดัด เชื่อม และต่อประกบนั้นตรงไปตรงมา ทำให้สามารถดำเนินการขั้นที่สองได้อย่างยืดหยุ่น

2. ขนาดกะทัดรัดทำให้การจัดการและยกง่าย วิธีการประกอบอเนกประสงค์ (การเชื่อมหรือการโบลต์) ช่วยให้มั่นใจได้ถึงประสิทธิภาพการก่อสร้างสูง

3. ตัวเลือกการต่อและการรวมกันที่ยืดหยุ่น การใช้แท่งหลายอันร่วมกันจะช่วยเพิ่มความสามารถในการรับน้ำหนักและความเสถียรโดยรวม

IV. ลักษณะการใช้งานและความเข้ากันได้

1. จัดส่งในสถานะ "ดำ" รีดร้อน (ระดับโรงสี) เข้ากันได้กับการบำบัดป้องกันการกัดกร่อน เช่น การกำจัดสนิม การทาสี และการชุบสังกะสีแบบจุ่มร้อน เหมาะสำหรับใช้ในสภาพแวดล้อมมาตรฐานในร่มและกลางแจ้ง 2. มีความหลากหลายสูง เหมาะสำหรับการผลิตส่วนประกอบเสริมต่างๆ เช่น ตัวเชื่อมต่อ ส่วนรองรับ โครงตู้ ราวบันได และชิ้นส่วนแบบฝัง

V. ข้อจำกัด

เนื่องจากมีรูปร่างหน้าตัด จึงมีความต้านทานต่อการโค้งงอและการเคลื่อนตัวด้านข้างจำกัด โดยหลักแล้วทำหน้าที่เป็นอุปกรณ์รองรับน้ำหนัก การเชื่อมต่อ หรือเสริมแรง และไม่สามารถรองรับโหลดขนาดใหญ่ในการใช้งานระยะยาวหรืองานหนักได้

การใช้และขอบเขตการใช้งาน

I. การใช้งานหลัก

1. การเชื่อมต่อและการเสริมแรงร่วม: แท่งมุมเหล็กโครงสร้างชุบสังกะสีทำหน้าที่เป็นแผ่นเชื่อมต่อ ตัวทำให้แข็ง และส่วนประกอบประกบระหว่างส่วนประกอบเหล็กปฐมภูมิและทุติยภูมิ (เช่น คานและเสา) ช่วยเพิ่มความสมบูรณ์ของข้อต่อ

2. ส่วนรองรับและฉากยึดต่างๆ: การประดิษฐ์ส่วนรองรับท่อ ตัวยึดถาดสายเคเบิล ฐานอุปกรณ์ ส่วนรองรับทางเดินอเนกประสงค์ และส่วนรองรับหลังคา

3. โครงสร้างและโครง: แปผนัง/หลังคาสำหรับโรงงานอุตสาหกรรม โครงหุ้มเหล็กสี โครงผนังกั้น และวงกบประตู/หน้าต่าง

4. ราวบันได ราวกันตก และบันได: รั้วรอบขอบโรงงาน ราวบันได ราวบันได ราวบันได ฉากกั้น และส่วนประกอบหลักสำหรับบันไดเข้าถึง

5. ชิ้นส่วนและพุกแบบฝัง: ชิ้นส่วนแบบฝังในการก่อสร้าง ตัวเชื่อมต่อแผ่นฐาน และสายรัดผนัง

6. โครงน้ำหนักเบาและสิ่งอำนวยความสะดวกชั่วคราว: โรงเก็บของแบบเรียบง่าย การกักตุนสถานที่ก่อสร้าง การสนับสนุนชั่วคราว และส่วนประกอบนั่งร้าน

7. การเสริมแรงโครงสร้างเหล็ก: ให้การเสริมกำลัง การผูก และการรองรับด้านข้างสำหรับคาน H เหล็กรางน้ำ คานไอ และส่วนประกอบโครงสร้างอื่นๆ

ครั้งที่สอง ขอบเขตการใช้งาน

1. อาคารอุตสาหกรรม: ระบบรองรับ โครงสร้างตู้ และวัสดุเสริมสำหรับแท่นอุปกรณ์ในโรงงาน คลังสินค้า และโรงปฏิบัติงาน

2. วิศวกรรมเทศบาล: ราวกั้นถนน การกักตุนไซต์ กรอบป้ายโฆษณา ระบบสาธารณูปโภคของเทศบาล และทางเดินขนาดเล็ก

3. M&E และ HVAC: อุปกรณ์รองรับและที่แขวนเฉพาะสำหรับท่ออากาศ ท่อน้ำ และสายเคเบิลในโรงไฟฟ้า โรงงานเคมี และอาคารพาณิชย์

4. อาคารสำเร็จรูปและอาคารโยธา: โครงเสริมสำหรับโครงสร้างเหล็กหลายชั้น อาคารโมดูลาร์ และหน่วยที่อยู่อาศัยเรียบง่าย

5. คลังสินค้าและการขนส่ง: ชั้นวางน้ำหนักเบา ชั้นวางพาร์ทิชันการจัดเก็บ และโครงสร้างป้องกันสำหรับลานจัดเก็บ 6. สาขาอื่นๆ: โครงสร้างเสริมสำหรับเครื่องจักรก่อสร้าง วัสดุเสริมทางทะเล โครงเครื่องจักรกลการเกษตร และส่วนประกอบเสริมสำหรับเสาส่งกำลัง

พารามิเตอร์ประสิทธิภาพหลัก

มาตรฐาน: GB/T 706-2016 (บาร์มุมเหล็กโครงสร้างสังกะสี); แบ่งเป็นมุมขาเท่ากันและมุมขาไม่เท่ากัน

I. วัสดุทั่วไปและคุณสมบัติทางกล

โมดูลัสความยืดหยุ่น: 2.06 × 10⁵ MPa; พลังงานกระแทกอุณหภูมิห้อง ≥ 27 J.

ครั้งที่สอง การจำแนกประเภท การกำหนด และข้อกำหนดเฉพาะหลัก

1. การจำแนกประเภทและการกำหนด

· มุม ขา เท่ากัน: ความกว้าง ขา เท่ากัน ชื่อ: ความกว้างของขา × ความหนาของขา (เช่น ∠50×5)

· มุม ขา ไม่เท่ากัน: ความกว้าง ขา แตกต่างกัน ชื่อ: ความกว้างของขายาว × ความกว้างของขาสั้น × ความหนาของขา (เช่น ∠63×40×5)

2. มุมขาเท่ากันทั่วไป (แกนนำในด้านวิศวกรรม)

· ∠25×3, ∠30×3, ∠40×4

· ∠50×4, ∠50×5

· ∠63×5, ∠70×6

· ∠80×6, ∠90×8, ∠100×10

3. มุมขาไม่เท่ากันทั่วไป

∠56×36×4, ∠63×40×5, ∠70×45×5, ∠80×50×6

ที่สาม พารามิเตอร์ขนาดและความยาว

1. ความยาวคงที่มาตรฐาน: 6 ม., 9 ม., 12 ม. มีการตัดแบบกำหนดเอง ความทนทานต่อความยาว ±5 มม.

2. ความคลาดเคลื่อนของรูปร่าง: ความโค้ง ≤ 2 มม. ต่อเมตร ความโค้งรวม ≤ 0.2% ของความยาวทั้งหมด ไม่มีการบิดอย่างมีนัยสำคัญ

IV. ลักษณะโครงสร้าง

1. ส่วนเปิดรูปตัว L; ความแข็งแกร่งของแรงบิดและแรงดัดงอต่ำ เหมาะสำหรับการต้านทานแรงตามแนวแกน แรงเฉือน และโมเมนต์การโก่งตัวเฉพาะที่

2. มุมขาเท่ากันมีการโหลดแบบสมมาตร และมักใช้สำหรับการค้ำยันแบบสองทิศทางหรือการรองรับแบบสมมาตร มุมขาไม่เท่ากันเหมาะสำหรับข้อต่อรับน้ำหนักทิศทางเดียว

3. ความสามารถในการรับน้ำหนักของสมาชิกเดี่ยวมีจำกัด การรวมหรือจัดกลุ่มสมาชิกสามารถเพิ่มความแข็งแกร่งโดยรวมได้

V. ลักษณะพื้นผิวและการประมวลผล

1. เงื่อนไขการจัดส่ง: รีดร้อน ผิวสีดำ (มีสเกลโรงสี)

2. สามารถใช้การได้: ตัด เจาะ เชื่อม และโค้งงอได้ง่าย สะดวกสำหรับการผลิตในสถานที่

3. การป้องกันพื้นผิว: เข้ากันได้กับการกำจัดสนิมและการทาสี การชุบสังกะสีแบบจุ่มร้อน หรือการเคลือบสีฝุ่น เหมาะสำหรับทั้งสภาพแวดล้อมในร่มและกลางแจ้ง

วี. พารามิเตอร์สภาพแวดล้อมการทำงาน

1. ช่วงอุณหภูมิที่ใช้งานได้: [ต่ำสุด]°C ถึง [สูงสุด]°C

2. ความต้านทานการกัดกร่อน: วัสดุฐานขาดความต้านทานการกัดกร่อนโดยธรรมชาติ การป้องกันพื้นผิวเป็นสิ่งจำเป็นสำหรับสภาพแวดล้อมกลางแจ้งหรือที่มีฤทธิ์กัดกร่อน

3. วิธีการเชื่อมต่อ: ใช้งานได้กับการเชื่อม, การโบลต์มาตรฐาน, หรือโบลท์สังกะสี

ตารางข้อมูลจำเพาะของแท่งมุมเหล็กโครงสร้างชุบสังกะสี
