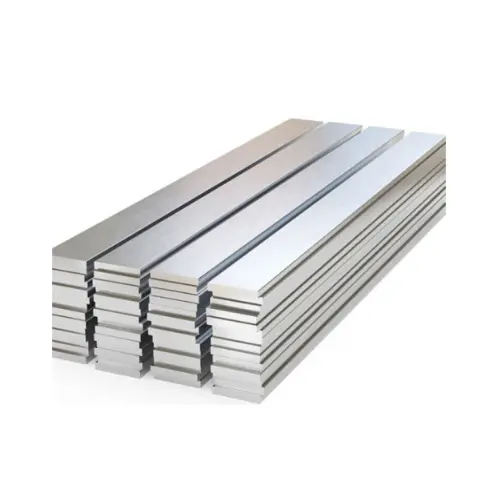

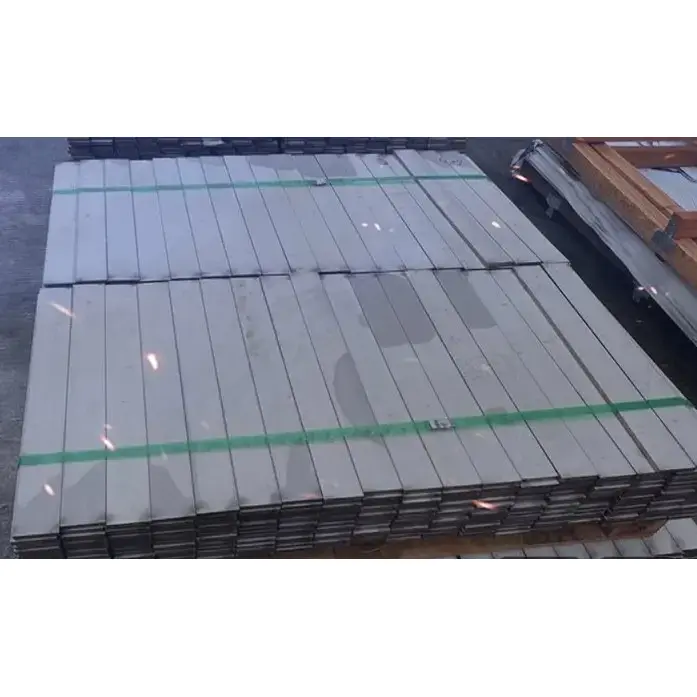

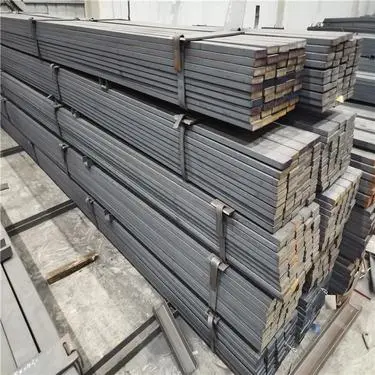

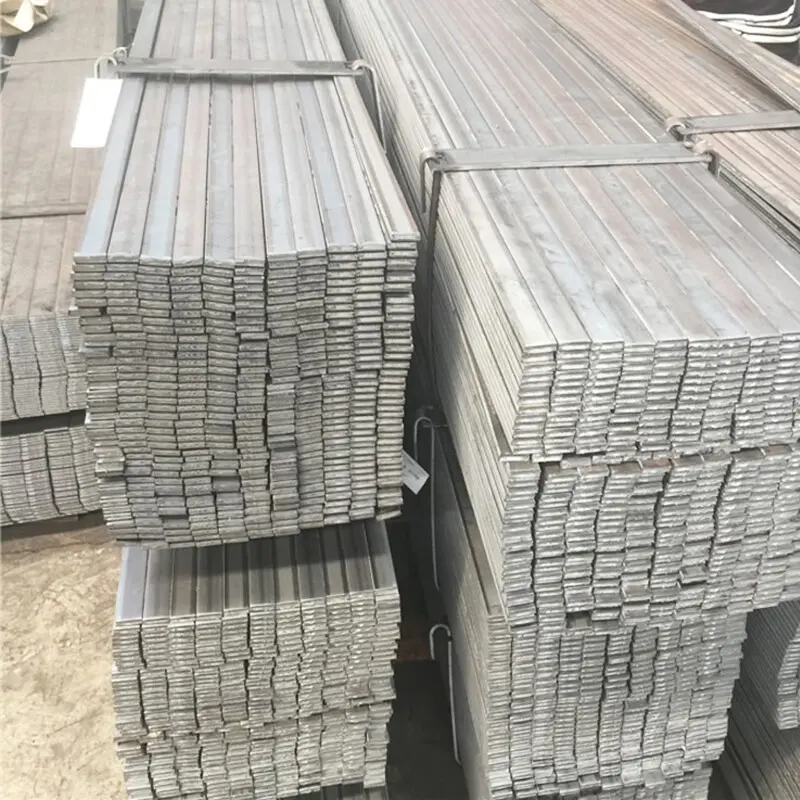

เหล็กเส้นแบนรีดร้อนสำหรับงานก่อสร้าง

เหล็กเส้นแบนรีดร้อนสำหรับการก่อสร้างมีลักษณะหน้าตัดเป็นรูปสี่เหลี่ยมผืนผ้าและมีขอบโค้งมน เป็นไปตามมาตรฐาน GB/T 704-2016 และส่วนใหญ่ทำจากเหล็กกล้า Q235B หรือ Q355B ข้อมูลจำเพาะมีความกว้างตั้งแต่ 12–300 มม. และความหนา 3–60 มม. โดยมีความยาวมาตรฐาน 6 ม. 9 ม. หรือ 12 ม.

คุณสมบัติของผลิตภัณฑ์มีอะไรบ้าง?

I. ลักษณะโครงสร้างและกลไก

1. หน้าตัดเป็นรูปสี่เหลี่ยมผืนผ้าแบนยาวซึ่งมีความกว้างเกินความหนาอย่างมาก มีความต้านทานปานกลางต่อการโค้งงอและความแข็งด้านข้างด้วยแกนรับน้ำหนักที่ชัดเจน ทำให้เหมาะอย่างยิ่งสำหรับการใช้งานที่เกี่ยวข้องกับการรับน้ำหนักในทิศทางเดียว แรงดึง และการจับยึด

2. โดยทั่วไปแล้วทำจากเหล็กโครงสร้างคาร์บอน วัสดุมีความสม่ำเสมอและเหนียว มีความเสถียรภายใต้แรงคงที่และแรงไดนามิกเล็กน้อย และทนต่อการแตกหักแบบเปราะ

3. มีน้ำหนักตัวเองต่ำเมื่อเทียบกับหน้าตัดและประสิทธิภาพการใช้วัสดุสูง เมื่อใช้เป็นตัวเชื่อมต่อหรือสายรัดจะช่วยลดภาระของโครงสร้างโดยรวมได้อย่างมีประสิทธิภาพ

ครั้งที่สอง รูปร่างและลักษณะการประกอบ

1. พื้นผิวเรียบและขอบที่สม่ำเสมอช่วยให้มั่นใจได้ถึงความพอดี ทำให้สามารถติดตั้งแบบฝังกับส่วนประกอบโครงสร้างได้ เหมาะสำหรับการใช้งาน เช่น แคลมป์ แถบขอบ การเสริมแรง และสายรัดแรงดึง

2. รูปทรงเพรียวบางและรูปทรงเรียบง่ายทำให้สามารถจัดวางได้อย่างยืดหยุ่น ทำให้สามารถปรับให้เข้ากับพื้นที่ที่ไม่ปกติและพื้นที่ก่อสร้างที่แคบได้

3. ข้อมูลจำเพาะแบบโมดูลาร์ที่หลากหลาย โดยนำเสนอความกว้างและความหนาที่หลากหลาย ช่วยให้สามารถปรับแต่งได้ที่ไซต์งานและรับประกันความคล่องตัวในระดับสูง

ที่สาม ลักษณะการประมวลผลและการเชื่อมต่อ

1. แสดงให้เห็นประสิทธิภาพที่ยอดเยี่ยมในการแปรรูปทั้งร้อนและเย็น สามารถตัด เจาะ งอ รีด เชื่อม และประทับตราได้อย่างง่ายดาย โดยไม่ต้องใช้เครื่องจักรที่ซับซ้อน 2. วิธีการเชื่อมต่อที่หลากหลาย: ส่วนใหญ่จะเชื่อมต่อผ่านการเชื่อมแบบตักหรือการเชื่อมแบบชน แต่ยังสามารถยึดด้วยสลักเกลียวหรือหมุดย้ำได้ การประดิษฐ์ข้อต่อเป็นเรื่องง่าย

3. สามารถตัดความยาวได้ตามต้องการโดยสิ้นเปลืองวัสดุน้อยที่สุด การประมวลผลชิ้นส่วนขนาดเล็กหรือรูปทรงไม่สม่ำเสมอนั้นสะดวก

IV. ความต้านทานการกัดกร่อนและการปรับตัวต่อสิ่งแวดล้อม

1. พื้นผิวรีดร้อนที่รีดร้อนยังคงรักษาขนาดโรงสีไว้ การบำบัดต่างๆ เช่น การชุบสังกะสีแบบจุ่มร้อน การชุบสังกะสีแบบเย็น การทาสี หรือการลงสีสามารถทำได้ เมื่อทนต่อการกัดกร่อนแล้ว จึงเหมาะสำหรับในร่ม กลางแจ้ง และสภาพแวดล้อมที่มีความชื้นหรือสัมผัส

2. คุณสมบัติทางกลยังคงมีเสถียรภาพภายในช่วงอุณหภูมิมาตรฐานที่ **-20°C ถึง 250°C** โดยไม่มีการลดประสิทธิภาพลงอย่างมีนัยสำคัญ

V. ต้นทุนและรูปแบบผลิตภัณฑ์

1. กระบวนการผลิตที่เรียบง่ายและการผลิตขนาดใหญ่ส่งผลให้ราคาต่ำและมีสต็อกเพียงพอ ทำให้เป็นโปรไฟล์โครงสร้างพื้นฐานที่คุ้มต้นทุนสูง

2. แบ่งออกเป็นเหล็กแผ่นรีดร้อนและเหล็กแผ่นรีดเย็น:

1. ชนิดรีดร้อน: มีสเกลโรงสีบนพื้นผิว ความแม่นยำมิติปานกลาง เหมาะสำหรับงานวิศวกรรมทั่วไป

2. ประเภทดึงเย็น: ความแม่นยำมิติสูงและพื้นผิวเรียบ เหมาะสำหรับการประกอบที่แม่นยำและส่วนประกอบทางกล

วี. ข้อจำกัดของเหล็กเส้นแบนรีดร้อนในการก่อสร้าง

1. ความต้านทานที่อ่อนแอต่อการบิดด้านข้างและการพลิกคว่ำ ไม่เหมาะที่จะใช้เป็นคานหรือเสารับน้ำหนักหลักเพียงอย่างเดียว มักใช้เป็นส่วนประกอบเสริม

2. ส่วนเหล็กแบนที่บางกว่ามีความต้านทานต่ำต่อแรงกระแทกเฉพาะที่ และมีแนวโน้มที่จะโค้งงอหรือเสียรูปภายใต้ภาระที่มากเกินไป

3. เสี่ยงต่อการเกิดสนิมอย่างรวดเร็วหากปล่อยทิ้งไว้กลางแจ้งเป็นเวลานานโดยไม่มีการป้องกันการกัดกร่อน

การใช้งานหลักและขอบเขตการใช้งาน

I. การใช้งานหลัก

1. การต่อส่วนประกอบสำหรับโครงสร้างเหล็ก

เหล็กเส้นแบนรีดร้อนสามารถทำหน้าที่เป็นเหล็กเส้น แผ่นเสริมแรง แผ่นเชื่อมต่อ และตัวทำให้แข็งระหว่างคานเหล็ก เสา คานตัว H และส่วนกลวงสี่เหลี่ยม/สี่เหลี่ยม ช่วยเพิ่มเสถียรภาพของโครงสร้างโดยรวม และเป็นวัสดุเสริมทั่วไปสำหรับข้อต่อโครงสร้างเหล็ก

2. ชิ้นส่วนและส่วนประกอบที่ฝังอยู่

ใช้ในการผลิตแผ่นเหล็กแบนแบบฝัง องค์ประกอบผูกแบบฝัง และแถบสายดิน ใช้กันอย่างแพร่หลายในโครงการส่วนประกอบฝังตัวสำหรับการสร้างฐานราก ผนัง และหลังคา

3. ระบบปิดล้อมและตัดแต่งขอบ

ใช้สำหรับตัดขอบและพันรอบแผงเหล็กเคลือบสี ผนัง หลังคา และช่องเปิดประตู/หน้าต่าง ยังใช้สำหรับแถบแรงดัน กรอบการซีลขอบ แถบปิดรอยต่อแผง และส่วนประกอบการซีล/กั้นน้ำ 4. อุปกรณ์ท่อและอุปกรณ์

แคลมป์ยึดท่อ คลิปท่อร้อยสาย สายรัดยึด แถบยึดอุปกรณ์ และแถบยึดสาย ใช้สำหรับการจัดระเบียบการรักษาความปลอดภัยของท่อและสายเคเบิล

5. สายดินป้องกันไฟฟ้าและฟ้าผ่า

แท่งแบนที่มีการลงกราวด์ ตัวนำกระแสไฟป้องกันฟ้าผ่า และแถบประสานศักย์ไฟฟ้าเท่ากันสำหรับอาคาร โรงงาน ห้องจ่ายไฟฟ้า และอุปกรณ์เฉพาะทาง วัสดุที่ได้มาตรฐานอุตสาหกรรมพลังงาน

6. ราวกั้น ราวจับ และทางเดิน/บันได

ขอบดอกยางบันได แถบเสริมราวบันได ราวกั้นแบบเรียบง่าย และแถบกันลื่น

7. การประมวลผลเครื่องกลและฮาร์ดแวร์

ชิ้นส่วนประทับตรา โครงอุปกรณ์ขนาดเล็ก อุปกรณ์เครื่องมือ ส่วนประกอบฮาร์ดแวร์ ชิ้นส่วนเครื่องจักรกลการเกษตร และการตัด/แปรรูปชิ้นส่วนขนาดเล็กที่ไม่ได้มาตรฐานตามสั่ง

8. สิ่งอำนวยความสะดวกชั่วคราวของเทศบาลและสถานที่ก่อสร้าง

การเสริมกำลังกักตุน สายรัดนั่งร้าน โครงรองรับชั่วคราว และโครงฐานป้าย

ครั้งที่สอง ขอบเขตการสมัคร

1. วิศวกรรมโครงสร้างเหล็ก: วัสดุเสริมสำหรับโรงงานอุตสาหกรรม อาคารสำเร็จรูป หลังคาเหล็ก และระบบผนัง

2. งานระบบและบำรุงรักษาอาคาร (เครื่องกลและไฟฟ้า): การต่อสายดินป้องกันฟ้าผ่า ระบบประปา/ท่อ HVAC และระบบซ่อมท่อร้อยสาย

3. วิศวกรรมกำลัง: การเชื่อมต่อสายดินและสื่อกระแสไฟฟ้าสำหรับสถานีไฟฟ้าย่อย ห้องกระจายสินค้า และสิ่งอำนวยความสะดวกด้านไฟฟ้าภายนอก

4. เทศบาลและการขนส่ง: การกักตุนถนน ราวกั้น ที่พักพิงรถบัส และส่วนประกอบภูมิทัศน์ของเทศบาล

5. การผลิตเครื่องจักร: อุปกรณ์อเนกประสงค์ เครื่องจักรก่อสร้าง เครื่องจักรกลการเกษตร และการแปรรูปส่วนประกอบฮาร์ดแวร์

6. การต่อเรือและผนังม่าน: การเสริมกำลังส่วนประกอบของเรือ การตกแต่งขอบผนังม่านทางสถาปัตยกรรม และเฟรมย่อยของประตู/หน้าต่าง

คู่มือการเลือกผลิตภัณฑ์เหล็กเส้นแบนรีดร้อนสำหรับงานก่อสร้าง

· เหล็กแผ่นรีดร้อน: คุ้มค่าและมีสต็อกสูง เหมาะสำหรับการใช้งานทางวิศวกรรมทั่วไป โดยหลักแล้วใช้สำหรับความสัมพันธ์ของโครงสร้าง ชิ้นส่วนที่ฝัง การต่อสายดิน และการตกแต่งขอบหุ้ม

· เหล็กกล้าแบนดึงเย็น: มีขนาดที่แม่นยำและพื้นผิวเรียบและสะอาด เหมาะสำหรับเครื่องจักรที่มีความแม่นยำ ส่วนประกอบที่ต้องการคุณภาพความสวยงาม และการประกอบที่มีความแม่นยำ

· เหล็กแบนชุบสังกะสีแบบจุ่มร้อน: ทนต่อการกัดกร่อนและสนิม เหมาะสำหรับสภาพแวดล้อมกลางแจ้ง ที่โล่ง หรือชื้น และโครงการสายดินป้องกันฟ้าผ่า พารามิเตอร์ประสิทธิภาพหลัก

มาตรฐาน: GB/T 704-2016 "เหล็กแผ่นรีดร้อน" GB/T 34374-2017 "เหล็กแผ่นรีดเย็น"

I. วัสดุทั่วไปและคุณสมบัติทางกล

พารามิเตอร์ทางกายภาพทั่วไป

· ความหนาแน่น: 7.85 ก./ซม.³

· โมดูลัสความยืดหยุ่น: 2.06 × 10⁵ MPa

· อุณหภูมิในการทำงาน: -20°C ถึง 250°C

ครั้งที่สอง ระบบข้อกำหนดมิติ

1. วิธีการกำหนด

ความกว้าง×ความหนา (มม.); ตัวอย่าง: 50×5, 80×6

2. ช่วงขนาดหลัก

· กว้าง:12-300 มม

· ความหนา:3-60 มม

· ความยาวมาตรฐาน:6 ม. 9 ม. 12 ม. สามารถตัดตามความยาวได้ตามคำขอ

3. ความคลาดเคลื่อนมิติ

· เหล็กแผ่นรีดร้อน: กว้าง ±1.0 มม. ความหนา ±0.5 มม

· เหล็กกล้าแบนดึงเย็น: งานละเอียด สูงกว่า ความทนทานต่อความกว้าง/ความหนา ≤ ±0.3 มม

4. สูตรน้ำหนักทางทฤษฎี

W (กก./ม.) = ความกว้าง (มม.) × ความหนา (มม.) × 0.00785

5. ข้อกำหนดทั่วไปและน้ำหนักต่อเมตร

ที่สาม ลักษณะทางกลโครงสร้าง

1. หน้าตัดแบนและยาว ให้ความต้านทานการดัดงอในทิศทางเดียวที่ดี แต่มีความแข็งด้านข้างต่ำ เหมาะสำหรับการดัดงอในระนาบ การตึง การมัด และการหนีบ ไม่เหมาะสำหรับการทนทานต่อแรงบิดสูงหรือโหลดด้านข้างอย่างอิสระ

2. องค์ประกอบของวัสดุที่สม่ำเสมอโดยไม่มีจุดความเข้มข้นของความเค้นที่มีนัยสำคัญ มีคุณสมบัติในการดัดและปั๊มเย็นได้ดีเยี่ยม

3. ประสิทธิภาพแรงเฉือนที่มั่นคง เหมาะสำหรับใช้เป็นตัวเชื่อมต่อบนตัก ตัวกั้นน้ำ และแถบผูก

IV. การจำแนกประเภทผลิตภัณฑ์และการเปรียบเทียบประสิทธิภาพ

V. คุณสมบัติการประมวลผล

1. ประสิทธิภาพการดัดด้วยความเย็น: สามารถดัดงอเย็นได้ 180° ที่อุณหภูมิห้องโดยไม่แตกร้าวหรือหลุดลอกที่ส่วนโค้ง เหมาะสำหรับการดัดและขึ้นรูปหน้างาน

2. ประสิทธิภาพการเชื่อม: เนื่องจากปริมาณคาร์บอนต่ำ เหล็กเส้นแบนรีดร้อนเหล่านี้จึงเหมาะสำหรับการเชื่อมอาร์คและการเชื่อมแบบป้องกันแก๊ส พวกมันให้รอยเชื่อมที่แข็งแกร่งและทนทานต่อการแตกร้าว

3. การตอก/เจาะ: เจาะและตัดได้ง่าย ความยากในการประมวลผลต่ำ เหมาะสำหรับการผลิตชิ้นส่วนขนาดเล็กและมีรูปร่างไม่สม่ำเสมอจำนวนมาก

4. การนำไฟฟ้า: เหล็กกล้าคาร์บอนบริสุทธิ์มีค่าการนำไฟฟ้าที่ดีและเป็นวัสดุมาตรฐานสำหรับโครงการป้องกันฟ้าผ่าและการต่อสายดิน

วี. พารามิเตอร์การรักษาป้องกันการกัดกร่อน

1. สภาพฐาน: ผิวเคลือบ "สีดำ" รีดร้อน (ระดับโรงสี); มีแนวโน้มที่จะเกิดสนิม จำเป็นต้องมีการบำบัดป้องกันการกัดกร่อนสำหรับการใช้งานกลางแจ้ง

2. กระบวนการป้องกันการกัดกร่อนทั่วไปและข้อกำหนดอ้างอิง

o การชุบสังกะสีแบบจุ่มร้อน: ความหนาของการเคลือบสังกะสีโดยเฉลี่ย ≥65μm; อายุการใช้งานกลางแจ้ง 12-18 ปี

o การชุบสังกะสี / การทาสี: การเคลือบสังกะสี / ความหนาของฟิล์มสี20–40μm; สำหรับสภาพแวดล้อมในร่มหรือแห้งเป็นหลัก

o ทำให้ดำคล้ำ / ทู่: ป้องกันสนิมเท่านั้น (ไม่มีการตกแต่ง); ใช้สำหรับส่วนประกอบทางกลภายใน

ปกเกล้าเจ้าอยู่หัว วิธีการเชื่อมต่อ

1. ประถมศึกษา: การเชื่อมแบบตัก, การเชื่อมแบบชน (มาตรฐานสำหรับโครงสร้างเหล็กและโครงการต่อสายดิน)

2. รอง: การโบลท์ โลดโผน การยึดคลิป/แคลมป์

8. การใช้งานที่เหมาะสมและไม่เหมาะสม

เหมาะสม

โครงสร้างเหล็กค้ำยัน/เสริมแรง แถบตกแต่งขอบหลังคา/ผนัง ชิ้นส่วนฝังตัว ระบบป้องกันฟ้าผ่า/สายดิน แคลมป์/ฉากยึดท่อ ขอบราวบันได ราวกันตกแบบธรรมดา ชิ้นส่วนฮาร์ดแวร์เครื่องจักรกลขนาดเล็ก

ไม่เหมาะสม

คานหรือเสารับน้ำหนักหลักแบบสแตนด์อโลน ส่วนประกอบที่ได้รับแรงกระแทกสลับความถี่สูง ส่วนประกอบรับน้ำหนักแรงดันสูง

ตารางข้อกำหนดทั่วไปสำหรับเหล็กเส้นแบนรีดร้อนสำหรับการก่อสร้าง
