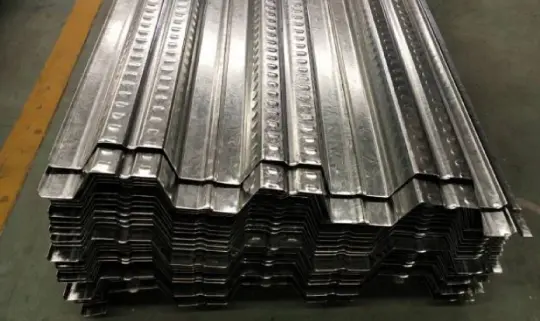

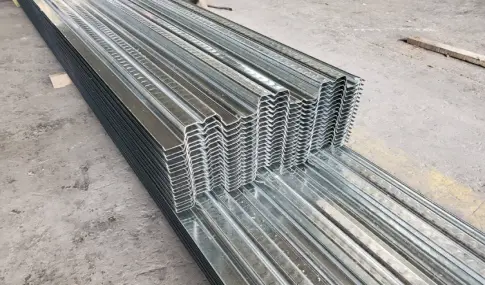

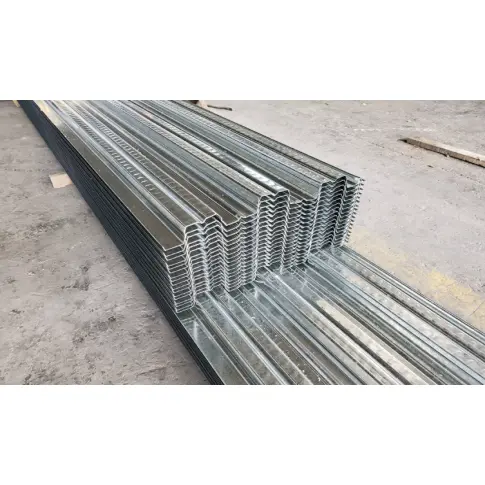

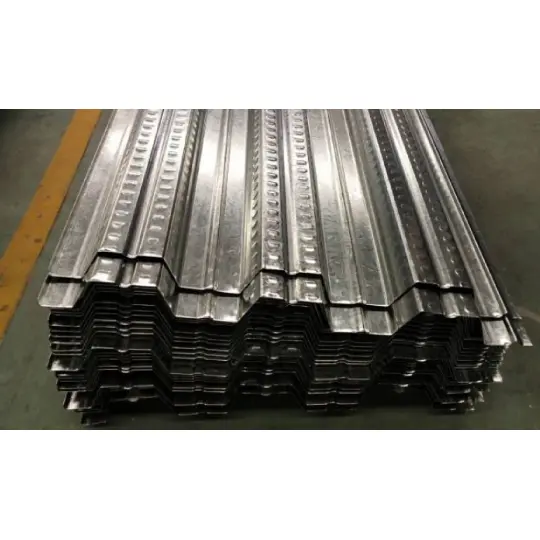

เปิดแผงพื้นเหล็กสำหรับพื้น

HAISHENG ผลิตแผงพื้นเหล็กแบบเปิดสำหรับพื้นโดยใช้สายการผลิตรีดเย็นอัตโนมัติ 12 เส้น แผงนี้ทำจากแถบเหล็กชุบสังกะสีแบบจุ่มร้อน โดยทำหน้าที่สองแบบคือแบบหล่อถาวรและการเสริมแรงดึงสำหรับแผ่นพื้น เรามีการจัดหาอุปกรณ์เสริมสำหรับการก่อสร้างหกประเภทแบบครบวงจร ซึ่งช่วยแก้ปัญหาปัญหาที่พบบ่อยสี่ประการได้อย่างมีประสิทธิภาพ ได้แก่ การจัดซื้อจัดจ้างที่กระจัดกระจาย ข้อกำหนดที่ไม่ตรงกัน การรั่วไหลของคอนกรีตในสถานที่ และการเชื่อมแบบสตั๊ดที่มีข้อบกพร่อง เรายินดีต้อนรับการสอบถามและคำสั่งซื้อของคุณ

การปฏิบัติตามข้อกำหนดและการตรวจสอบย้อนกลับของผลิตภัณฑ์

1. มาตรฐานแห่งชาติสำหรับการผลิตแผง:

GB/T12755 (ความคลาดเคลื่อนในการผลิตสำหรับเหล็กแผ่นทำโปรไฟล์); GB/T13912 (การทดสอบการเคลือบสังกะสีโลหะ)

2. มาตรฐานแห่งชาติสำหรับการยอมรับการก่อสร้างในสถานที่:

GB50018 (รหัสสำหรับการออกแบบโครงสร้างเหล็ก) GB50205 (รหัสการยอมรับคุณภาพการก่อสร้างโครงสร้างเหล็ก)

3. มาตรฐานแห่งชาติสำหรับวัสดุฐานสังกะสี:

GB/T2518 (แผ่นและแถบเหล็กเคลือบสังกะสีและโลหะผสมสังกะสีแบบจุ่มร้อนอย่างต่อเนื่อง)

เกณฑ์การคัดเลือก

1 การเลือกเกรดวัสดุพื้นฐาน (ตามความต้องการ)

การเลือกความหนาของแผง: การใช้งานพลเรือนมาตรฐาน (0.8–1.0 มม.); งานหนักทั่วไป (1.2 มม.) ทนทานเป็นพิเศษ (1.5 มม.) ความหนาที่สูงกว่า 1.5 มม. ไม่มีอยู่ในสต๊อก และต้องสั่งทำพิเศษ (ระยะเวลารอคอยสินค้า 12 วันทำการ)

2 รูปแบบการเคลือบสังกะสี (โซนสำหรับการป้องกันการกัดกร่อน)

1. พื้นที่แห้งภายในประเทศ: การชุบสังกะสีสองด้าน (80–120 กรัม/ตร.ม.) อายุการใช้งานการออกแบบ 20 ปี

2. พื้นที่ชายฝั่งทะเล/สเปรย์เกลือ: การชุบสังกะสีแบบจุ่มร้อนสองด้านภาคบังคับ (275 กรัม/ตร.ม.) ป้องกันสนิมขาวบนพื้นผิวแผงได้นาน 3 ปี

3. พื้นที่เคมีที่เป็นกรด/ด่าง: การชุบสังกะสีแบบหนัก (450–600 กรัม/ตร.ม.); ต้องการการป้องกันขั้นที่สองด้วยสีทับหน้าทนไฟและป้องกันการกัดกร่อน

3 ข้อกำหนดความหนาของการเติมคอนกรีต

ห้ามเทขนาด 100 มม. สม่ำเสมอโดยเด็ดขาด ความหนาจะต้องถูกกำหนดโดยโปรไฟล์แผง: ท็อปปิ้งซีรีส์ YX51 ≥101มม. ซีรีส์ YX76/75 ≥126 มม. ความหนาไม่เพียงพอทำให้เกิดการแตกร้าวของแผ่นคอนกรีตโดยตรงและการโก่งตัวมากเกินไป

4 สถานการณ์การใช้งานสำหรับโปรไฟล์แผงกระแสหลักสี่โปรไฟล์

การจัดส่งแบบครบวงจรแบบครบวงจร

ต่างจากซัพพลายเออร์ที่เสนอเฉพาะแผงพื้นเหล็กแบบเปิดสำหรับพื้น HAISHENG นำเสนอแพ็คเกจที่สมบูรณ์—แผงและอุปกรณ์เสริมทั้งหมด—จากโรงงานแห่งเดียว ช่วยให้มั่นใจได้ว่าการจับคู่ขนาดจะปราศจากข้อผิดพลาด และขจัดปัญหาต่างๆ เช่น การรั่วไหลของคอนกรีตที่เกิดจากความไม่เข้ากันระหว่างอุปกรณ์เสริมที่มาจากตลาดและโปรไฟล์แผง

1 ข้อมูลจำเพาะพื้นระเบียงหลัก

- ความยาวสต็อกมาตรฐาน: 6/9/12m; ความยาวที่กำหนดเองเกิน 15 ม. ต้องมีการขนส่งแบบแบ่งส่วน

- ข้อกำหนดรอบบังคับ: ปลายดาดฟ้าต้องยื่นออกไป ≥50 มม. บนหน้าแปลนด้านบนของคานเหล็ก ห้ามตัดความยาวรอบให้สั้นลงโดยไม่ได้รับอนุญาตในสถานที่ และต้องได้รับการตรวจสอบภาคบังคับ

- การจำแนกประเภทโปรไฟล์: ซี่โครงขนาดกลาง (51 มม.) สำหรับการใช้งานทางแพ่ง ซี่โครงสูง (75/76 มม.) สำหรับการใช้งานในอุตสาหกรรมหนัก อย่าผสมประเภท

2 ระบบยึดแกนเฉือน

- วัสดุแกน: เหล็กโครงสร้างพิเศษ ML15 (ป้องกันการแตกหักเมื่อยล้าซึ่งพบได้ทั่วไปในแกนเหล็กคาร์บอนทั่วไป)

- การจับคู่ข้อมูลจำเพาะ: YX51 จับคู่กับสตั๊ด φ16×80 YX76 จับคู่กับสตั๊ด φ19×90 ห้ามผสมข้ามแบบจำลองโดยเด็ดขาด

- อุปกรณ์ก่อสร้าง: แพ็คเกจเช่าเต็มจำนวน ได้แก่ ปลอกเซรามิก และเครื่องเชื่อมแกนอินเวอร์เตอร์ ระยะห่างของแกนบังคับ ≤600มม.

การปิดผนึก 3 ขอบและการป้องกันการรั่วไหลของยาแนว

- ฝาปิดท้าย: รุ่นเฉพาะสำหรับโปรไฟล์ 51/76 ทำจากเหล็กชุบสังกะสีเข้ากันกับพื้นระเบียง ห้ามผลิตในสถานที่จริงโดยใช้แผ่นโลหะ (เนื่องจากความเสี่ยงต่อการเกิดสนิม/หลุดออก)

- การกระพริบขอบรูปตัว L: สำหรับการปิดผนึกแผ่นพื้นยื่น ช่องเปิดลิฟต์ และปล่องระบายอากาศ

- การปิดผนึกช่องว่าง: น้ำยาซีลบิวทิล; เหมาะสำหรับช่องว่างระหว่างแผง 0-5 มม. ทนทานต่อความเป็นด่างของคอนกรีต

4 อุปกรณ์เสริมการตรึงและการเสริมแรงของพื้น

- การตรึงหลัก: การเชื่อมจุดเจาะแบบเต็มที่ปลาย การเชื่อมจุดทะลุดาดฟ้าสำหรับกระดุม ตะเข็บด้านข้างที่ประสานกันรวมกับการเชื่อมแบบจุดเป็นระยะ ๆ ที่ระยะห่าง 500 มม.

- การเสริมแรงเฉพาะที่: สกรูเจาะตัวเองสังกะสี φ4.8 ใช้สำหรับเสริมช่องเปิด มุม หรือจุดโก่งตัวเท่านั้น ไม่ใช่สำหรับการตรึงโครงสร้างหลัก

5 โครงการเสริมแรงมาตรฐานสำหรับคอนกรีตแบบหล่อในที่

- การเสริมแรงหลักป้องกันการแตกร้าวชั้นบนสุด: Φ10–Φ12 @ 200–250 มม. การวางผังอย่างต่อเนื่องตลอดช่วงเพื่อป้องกันการหดตัวของพื้นผิว

- การเสริมแรงการกระจายตามขวาง: Φ8 @ 250 มม. จัดตั้งฉากกับการเสริมแรงหลักเพื่อกระจายน้ำหนักที่มีความเข้มข้น การเสริมแรงแบบพิเศษ: การเสริมแรงแบบเรเดียลเพิ่มที่ช่องเปิด ตาข่ายเหล็ก φ6 วางบนพื้นรับน้ำหนักมากเพื่อลดการทรุดตัวของแผ่นในอนาคต

6. ข้อมูลจำเพาะสำหรับการค้ำยันชั่วคราวโดยเฉพาะสำหรับพื้นแบบเปิด

- เกณฑ์ทริกเกอร์การโชร์: จำเป็นต้องมีการโชร์สำหรับช่วงที่ชัดเจน > 2.5 ม. ไม่อนุญาตให้มีข้อยกเว้น

- ประเภทการค้ำยัน: ค้ำยันโครงเหล็กพอร์ทัล (สำหรับการติดตั้งที่รวดเร็ว); นั่งร้านท่อเหล็กเต็มอ่าว (สำหรับช่วงขนาดใหญ่พิเศษ)

- เกณฑ์การกำจัด: อนุญาตให้นำออกได้เฉพาะหลังจากที่ชิ้นงานทดสอบคอนกรีตที่ผ่านการบ่มภาคสนามมีความแข็งแรงตามการออกแบบถึง 75% และการโก่งตัวที่วัดได้คือ ≤L/250

การวิเคราะห์เปรียบเทียบข้ามหมวดหมู่

I. ข้อได้เปรียบหลักที่แตกต่าง

1. ต้นทุนการจัดซื้อวัตถุดิบที่ต่ำกว่า: สำหรับความหนาของแผ่นพื้นและความสูงของซี่โครงที่เท่ากัน แผ่นพื้นระเบียงแบบเปิดสำหรับพื้นต้องใช้วัสดุน้อยลง 12%–18% (ความกว้างเมื่อกางออก) และให้ความครอบคลุมต่อตันมากขึ้น ช่วยลดงบประมาณวัสดุหลักสำหรับพื้นพื้นที่ขนาดใหญ่ลง 7%–11%

2. การเปิดไซต์งานโดยไม่มีค่าใช้จ่าย: ช่องซี่โครงแบบเปิดช่วยลดความจำเป็นในการใช้เครื่องมือตัดรูแบบพิเศษ ช่องสาธารณูปโภคและอุปกรณ์สามารถตัดได้โดยการตัดแก๊ส ปรับให้เข้ากับแปลนพื้นที่ไม่ปกติหรือแบบโค้งได้ดี โดยมีอัตราการใช้ออฟคัทสูงถึง 92%

3. อัตราการส่งผ่านการเชื่อมด้วยสตั๊ดสูง: ซี่โครงที่ไม่มีสิ่งกีดขวางช่วยให้วางตำแหน่งปืนเชื่อมในแนวตั้งได้ โดยมีอัตราการส่งผ่าน 99% (เทียบกับอัตราการทำงานซ้ำ >15% สำหรับการหลอมรอบเย็น/ฟิวชั่นที่ไม่สมบูรณ์ในการวางพื้นแบบปิด)

4. ความเสถียรของการเชื่อมต่อคอนกรีตที่แข็งแกร่ง: ซี่โครงเปิดรูปสี่เหลี่ยมคางหมูสร้างเอฟเฟกต์ร่องและเดือย เพิ่มความแข็งแรงพันธะคอนกรีต 23% และป้องกันการแยกตัวของคอนกรีตเหล็กในระหว่างเหตุการณ์แผ่นดินไหว

5. ลดภาระบนโครงสร้างหลัก: น้ำหนักตายที่เบาลง 8% สำหรับพื้นที่ครอบคลุมเดียวกัน ช่วยให้คานเหล็กและหน้าตัดของเสามีขนาดเล็กลง ช่วยลดการใช้เหล็กโครงสร้างทั้งหมดลง 3%–5%

6. การบำรุงรักษาหลังการติดตั้งที่สะดวก: ซี่โครงด้านล่างแบบเปิดช่วยให้สามารถติดตั้งราวแขวนและจุดแขวนเพดานได้โดยตรง โดยไม่ทำลายการเคลือบสังกะสีของแผง

7. ระยะเวลาในการจัดส่งสั้น: โครงสร้างแม่พิมพ์ขึ้นรูปม้วนที่เรียบง่ายช่วยให้ความเร็วในการผลิต 8–15 ม./นาที; สต็อกที่เพียงพอช่วยให้มั่นใจได้ถึงการจัดส่งเต็มรถบรรทุกภายใน 3 วัน

ครั้งที่สอง ข้อเสียเปรียบเชิงวัตถุประสงค์สามประการและกลยุทธ์การบรรเทาผลกระทบ

1. ช่วงที่ไม่รองรับแบบจำกัด: ช่วงสูงสุดที่ไม่รองรับคือเพียง 2.4 ม. การบรรเทาผลกระทบ: การวางแผนล่วงหน้าการสนับสนุนชั่วคราว HAISHENG จัดเตรียมภาพวาดเค้าโครงการสนับสนุนฟรี

2. ความต้านทานไฟต่ำ: คะแนนแผงเปลือยคือ 0.25 ชม. คะแนนแผ่นคอมโพสิตคือ 1.0–1.5 ชม. การบรรเทาผลกระทบ: ใช้สารเคลือบกันไฟบางเฉียบหนา 10 มม. กับพื้นผิวแผงเพื่อให้เป็นไปตามข้อกำหนดด้านความปลอดภัยจากอัคคีภัย Class II

3. ความสวยงามด้านล่างไม่ดี: โครงแบบยางต้องใช้เพดานแบบแขวนเพื่อปกปิด การบรรเทาผลกระทบ: จัดหาช่องตกแต่งเพดานแบบกำหนดเองที่ออกแบบมาสำหรับโครงโครงเพื่อลดระยะเวลาการติดตั้งเพดาน

กระบวนการควบคุมคุณภาพแบบครบวงจรจากโรงงาน

1. ตรวจสอบปริมาณวัตถุดิบแบบ Dual-check

- การยืนยันเอกสาร: ตรวจสอบใบรับรองวัสดุโรงงานดั้งเดิมและรายงานการทดสอบการเคลือบสังกะสีของบุคคลที่สาม ปฏิเสธคอยล์หลวมที่ไม่สามารถติดตามได้

- การสุ่มตัวอย่างนอกสถานที่: สุ่มตัวอย่าง 1 ใน 5 คอยล์ของ Open Steel Decking Panels สำหรับพื้น เพื่อทดสอบความแข็งแรงของผลผลิตและน้ำหนักการเคลือบสังกะสี ปฏิเสธคอยล์ที่มีขอบหยักหรือโค้งงอ (ความโค้ง)

- การตัดเบื้องต้น: ตัดความกว้างของวัตถุดิบตามโปรไฟล์แผงเฉพาะ เพื่อป้องกันโปรไฟล์ไม่ตรงระหว่างการขึ้นรูป

2. การควบคุมความแม่นยำระหว่างการขึ้นรูปสายการผลิต

- กระบวนการปรับระดับ: ลูกกลิ้ง 13–19 ปรับระดับหลายทิศทางเพื่อขจัดความเครียดของขดลวดภายใน ความเรียบของพื้นผิวคงอยู่ที่ ≤2มม./ม.

- การขึ้นรูปม้วน: ลูกกลิ้งโปรเกรสซีฟ 18–26 ชุดสำหรับการขึ้นรูปเย็นที่อุณหภูมิแวดล้อม การประมวลผลที่อุณหภูมิสูงเป็นศูนย์ช่วยปกป้องการเคลือบสังกะสีป้องกันการหลุดล่อนของการเคลือบ

- การยึดมั่นอย่างเคร่งครัดต่อความคลาดเคลื่อนของประเทศ: ความสูงของซี่โครง ± 1.0 มม., ระยะห่างของซี่โครง ± 1.5 มม., ความกว้างของแผง ± 2 มม. รายการที่เกินเกณฑ์ความคลาดเคลื่อนที่ยอมรับได้จะถูกทิ้งหรือนำกลับมาทำใหม่

3. รายละเอียดการตัดและหลังการประมวลผล

- การตัดเฉือนแบบบินที่ควบคุมโดย PLC: ข้อผิดพลาดด้านความยาว ≤2มม. สำหรับแผงสูงถึง 10 ม. การตัดไม่มีขอบม้วนหรือเสี้ยน

- การเจียรแบบแมนนวล: ปรับการเคลือบสังกะสีที่หงายขึ้นที่ขอบตัดให้เรียบเพื่อป้องกันการเกิดสนิมก่อนวัยอันควร ตัดฝาปิดปลายและขอบที่ตรงกันจากชุดเดียวกันพร้อมกันเพื่อให้แน่ใจว่าข้อกำหนดการเคลือบสังกะสีมีความสม่ำเสมอ

4. 6 การตรวจสอบโรงงานภาคบังคับ

การตรวจสอบมิติทางเรขาคณิตอย่างเต็มรูปแบบ การตรวจสอบลักษณะพื้นผิวแผงด้วยสายตา การสุ่มตัวอย่างน้ำหนักการเคลือบสังกะสีสองด้าน การทดสอบการยึดเกาะของการเคลือบด้วยการดัดซี่โครง 180° การตรวจสอบการบิดเบี้ยวของแผงแต่ละแผง การตรวจสอบเครื่องหมายรุ่นและหมายเลขแบทช์

5 การจัดเก็บ บรรจุภัณฑ์ และการป้องกัน

ซ้อนชั้นตามข้อกำหนด ตัวป้องกันมุมชุบสังกะสีที่ปลายเพื่อป้องกันความเสียหายจากการขนส่ง แผงสูง 6 เมตร รัดด้วยแถบเหล็ก 3 เส้นต่อมัด เก็บไว้ในคลังสินค้าในร่มที่แห้งและควบคุมอุณหภูมิ เพื่อป้องกันความชื้นและ "สนิมขาว" ที่เกี่ยวข้องกับการจัดเก็บกลางแจ้ง

พารามิเตอร์ทางกลและความทนทานที่วัดได้

1 พารามิเตอร์น้ำหนักตัวเองและความแข็งตามขวางสำหรับโปรไฟล์หลัก

2 ช่วงสูงสุดที่ไม่รองรับ

เงื่อนไขการทดสอบ: คอนกรีตหล่อเข้าที่ 120 มม. กำลังก่อสร้าง 2.0 kN/m²; การโก่งตัว ≤ L/180

- YX51: 0.8 มม. = 2.1–2.3 ม. 1.0 มม. = 2.4–2.7 ม.; 1.2 มม. = 2.8–3.0 ม

- YX76: 1.0 มม. = 2.8–3.2 ม. 1.2 มม. = 3.3–3.6 ม. (ขีดจำกัดช่วงบนสำหรับพื้นแบบเปิด)

3 การรองรับน้ำหนัก การทนไฟ และความทนทาน

- ความสามารถในการรับน้ำหนักในช่วงบริการ: พื้นมาตรฐาน 3.5–5.0 กิโลนิวตัน/ตรม. ความสามารถในการรองรับงานหนักสูงถึง 8 kN/m² ด้วยเหล็กฐาน + คอนกรีตที่หนาขึ้น

- มาตรฐานการโก่งตัว: การก่อสร้าง ≤ L/180; บริการ ≤ ลิตร/250

- ความทนทาน: 25–30 ปี (การชุบสังกะสี Z275 ในสภาพแวดล้อมภายในประเทศปกติ)

- ระดับการทนไฟ: คอนกรีตผสมเหล็ก 1.0–1.5 ชม. ดาดฟ้าเปลือย 0.25 ชม

คู่มือการเลือกอย่างรวดเร็วสำหรับการจัดซื้อจัดจ้าง

1. อาคารสำนักงานมาตรฐาน/ชั้นลอยในอาคาร: โปรไฟล์ YX51-305-915 + เหล็กฐาน 0.8/1.0 มม. + สตั๊ดเฉือน φ16 + การปิดปลายประเภท YX51 + ตาข่ายเสริมด้านบน ไม่จำเป็นต้องมีการค้ำยันแบบเต็มช่วง

2. คลังสินค้าสำหรับงานหนัก/การประชุมเชิงปฏิบัติการทางอุตสาหกรรมหนัก: โปรไฟล์ YX76-344-688 + แผ่นฐาน 1.2/1.5 มม. + หมุดตัดขนาด φ19 + การปิดปลายประเภท 76 + การเสริมแรงสองชั้น, การเสริมแรงสองทาง + การค้ำยันชั่วคราวแบบเต็มช่วง

คำถามที่พบบ่อย

1. ถาม: แผ่นพื้นระเบียงแบบเปิดสามารถทดแทนการเสริมแรงด้านล่างของแผ่นพื้นได้หรือไม่

ตอบ: สามารถเปลี่ยนการเสริมแรงด้านล่างได้หากการเสริมแรงนั้นตรงตามมาตรฐานแห่งชาติ อย่างไรก็ตาม ไม่สามารถละเว้นการเสริมแรงป้องกันการแตกร้าวด้านบนได้ และต้องระบุแยกต่างหากในแบบร่างการออกแบบ

2. ถาม: วัสดุตัดสต็อกทำให้การเคลือบป้องกันการกัดกร่อนแบบสังกะสีเสียหายหรือไม่

ตอบ: การตัดเฉือนแบบออนไลน์ทำให้ไม่มีรอยไหม้ที่อุณหภูมิสูง มีเพียงส่วนปลายที่ตัดเท่านั้นที่จะเผยให้เห็นเหล็กดิบ และสีที่อุดมด้วยสังกะสีที่มาพร้อมกับการขนส่งทำให้สามารถซ่อมแซมที่ไซต์งานได้

3. ถาม: ระยะเวลาในการจัดส่งสำหรับการจัดหาข้ามภูมิภาคคือเท่าไร?

ตอบ: สินค้าสต็อกมาตรฐานจะจัดส่งเป็นรถบรรทุกเต็มภายใน 3 วัน โปรไฟล์ที่กำหนดเองจะใช้เวลา 7–12 วัน มีบริการจัดส่งโดยตรงไปยังเมืองใหญ่ๆ ทั่วประเทศสำหรับโครงการโครงสร้างเหล็กกระแสหลัก
