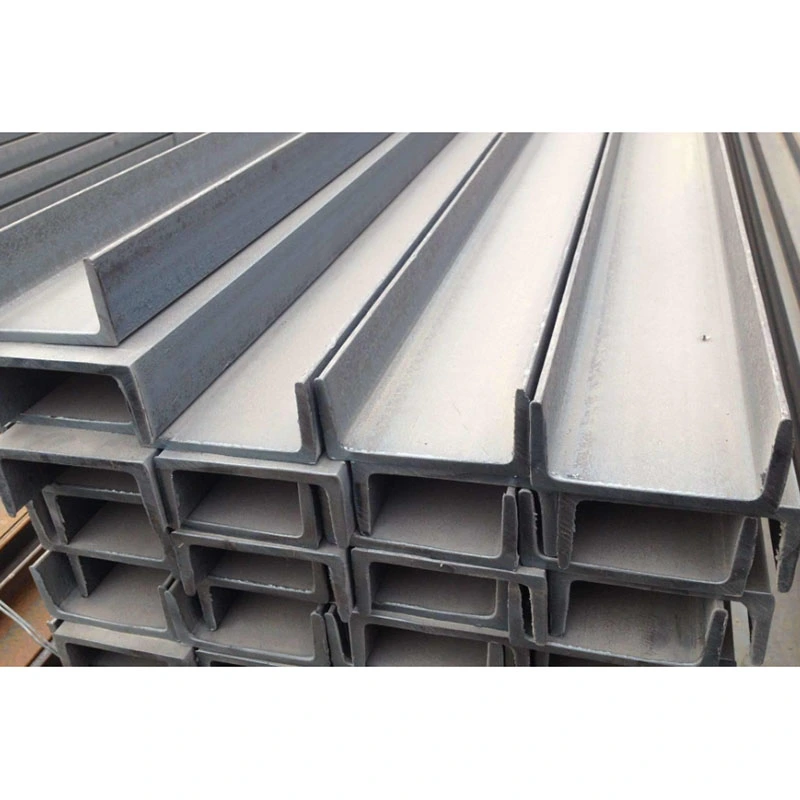

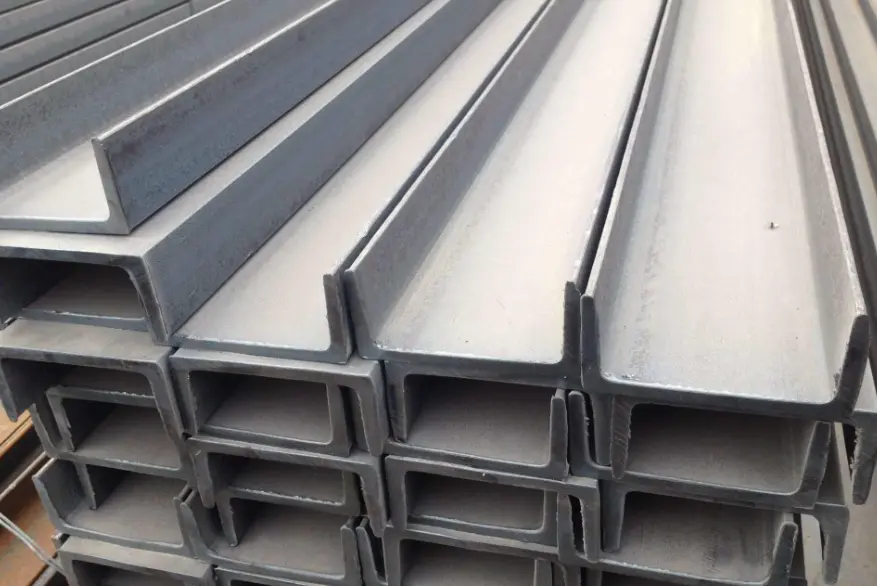

ช่องเหล็กโครงสร้างรีดร้อน

ช่องเหล็กโครงสร้างรีดร้อนเป็นส่วนที่มีโปรไฟล์เปิดน้ำหนักเบาที่ใช้กันอย่างแพร่หลายในการก่อสร้างเหล็ก ต่างจาก H-beam หรือ I-beams ซึ่งได้รับการออกแบบมาเพื่อการโค้งงอแบบสองทิศทาง ช่องเหล่านี้ใช้ช่องเปิดรูปตัว U ด้านเดียวเพื่อให้มีความสามารถในการจับยึดและยึดที่เป็นเอกลักษณ์ ได้รับการออกแบบมาโดยเฉพาะสำหรับการใช้งานเสริมที่รองรับน้ำหนัก เช่น การค้ำยันเฟรม ฐานรองรับ ส่วนประกอบผนังแบบฝัง และโครงแป แตกต่างจาก C-section ผนังบางที่ขึ้นรูปเย็น ช่องรีดร้อนมีโครงสร้างโลหะวิทยาที่มีความหนาแน่นและทนทานต่อการเปลี่ยนรูปด้วยแรงอัดได้ดีกว่า ทำให้เหมาะสำหรับสภาพแวดล้อมที่มีความต้องการสูง รวมถึงพื้นที่อุตสาหกรรมและสถานที่กลางแจ้งที่มีความชื้น

ด้วยการใช้ประโยชน์จากสินค้าคงคลังวัตถุดิบที่มีอยู่ของเรา HAISHENG ดำเนินการเฉพาะการประมวลผลที่มีความแม่นยำรองเท่านั้น ซึ่งช่วยลดความจำเป็นในการต่อแผ่นและรับประกันเวลาการส่งมอบที่สั้น นอกจากนี้เรายังนำเสนอการปรับเปลี่ยนการเชื่อมแบบ back-to-back เพื่อเพิ่มความแข็งแกร่งของแรงบิด ซึ่งตอบสนองข้อกำหนดสำหรับส่วนประกอบเสริมโครงสร้างเหล็กน้ำหนักเบาส่วนใหญ่ได้อย่างมีประสิทธิภาพ

การจัดหมวดหมู่ผลิตภัณฑ์และการระบุส่วนตัดขวาง

1. ความแตกต่างระหว่างส่วนช่องสัญญาณสองประเภท

- เหล็กโครงสร้างรีดร้อน: ขึ้นรูปเป็นชิ้นเดียวที่อุณหภูมิสูงในโรงถลุงเหล็ก มีความหนาของแผ่นและหน้าแปลนสม่ำเสมอ และความลาดเอียงโดยธรรมชาติบนพื้นผิวหน้าแปลนด้านใน นำเสนอความเหนียวของวัสดุฐานสูงและทนต่อแรงกระแทก เหมาะสำหรับงานโครงสร้างถาวรที่รับน้ำหนัก

- C-Channel ขึ้นรูปเย็น: ขึ้นรูปด้วยเหล็กแผ่นบางม้วนดัดที่อุณหภูมิแวดล้อมโดยไม่ใช้ความร้อน มีผนังที่บางกว่าและมีน้ำหนักตัวน้อยกว่า ใช้เฉพาะกับแปหลังคาเหล็กวัดแสงและโครงภายในเท่านั้น ไม่ได้รับอนุญาตให้ใช้เป็นส่วนประกอบรับแรงดึง

2. การกำหนดแบบจำลองและคำจำกัดความของมิติ

- มาตรฐานการกำหนด: ตั้งชื่อโดยใช้รูปแบบ `[` + หมายเลข + ส่วนต่อท้าย `a` หรือ `b` (เช่น `[14a`, `[16b`); คำต่อท้าย `a` หมายถึงรุ่นน้ำหนักเบาที่มีหน้าแปลนที่บางกว่า ในขณะที่ `b` หมายถึงรุ่นที่ใช้งานหนักและมีหน้าแปลนที่หนากว่า

- พารามิเตอร์หน้าตัด: กำหนดโดยพารามิเตอร์สี่ตัว ได้แก่ ความสูงของราง (h) ความกว้างของหน้าแปลน (b) ความหนาของราง (tw) และความหนาของหน้าแปลน (tf) ช่องเหล็กโครงสร้างรีดร้อนทั้งหมดมีความลาดเอียงโดยธรรมชาติบนพื้นผิวหน้าแปลนด้านใน ทำให้ไม่เข้ากันกับขั้วต่อมาตรฐานที่ใช้สำหรับ I-beam หรือ H-beam

- ความยาวมาตรฐานโรงงาน: มีจำหน่ายในความยาวมาตรฐาน 6 ม., 9 ม. และ 12 ม. ความยาวที่ไม่ได้มาตรฐานไม่สามารถหาได้จากโรงงาน สมาชิกที่มีความยาวเป็นพิเศษจำเป็นต้องมีการเชื่อมชนแบบเอียงในสถานที่

3. เกณฑ์การคัดเลือกวัสดุ

- Q235B: เหมาะสำหรับสภาพแวดล้อมภายในอาคารมาตรฐาน พื้นที่กลางแจ้งที่แห้ง อุปกรณ์รองรับท่อทั่วไป และการฝังผนัง ความพร้อมของตลาด 95%; ต้นทุนการจัดซื้อต่ำสุด

- Q355B: เหมาะสำหรับสภาพแวดล้อมทางอุตสาหกรรมที่มีฝุ่นมาก พื้นที่ที่มีการสั่นสะเทือนของอุปกรณ์ ฉากยึดสำหรับงานหนัก และการเชื่อมต่อแรงดึงลมแรงสูง ให้ความแข็งแรงของผลผลิตที่สูงขึ้น 51% และความต้านทานที่เหนือกว่าต่อโหลดแบบวงจร (สลับ)

การตกแต่งอย่างแม่นยำจากโรงงานและโซลูชั่นที่ได้มาตรฐาน

1. ส่วนประกอบสำเร็จรูปมาตรฐาน

- ตัวช่องหลัก: ตัดให้ยาวโดยใช้เลื่อยเย็น CNC พื้นผิวส่วนปลายตั้งฉากและเรียบ ปราศจากครีบออกซิเดชันที่เกี่ยวข้องกับการตัดพลาสมา จึงป้องกันช่องว่างในการประกอบ

- อุปกรณ์ปลายท่อ: แผ่นปิดปลายท่อเชื่อมต่อแบบแบนและแผ่นปิดท่อปลายท่อ (แผ่นปิดท่อปิดช่องเปิดเพื่อป้องกันฝนและฝุ่น จึงช่วยชะลอการกัดกร่อนภายใน)

- ส่วนประกอบของช่องภายใน: โครงทำให้แข็งภายในในแนวตั้ง (เชื่อมจุดกับผนังด้านในเพื่อป้องกันปัญหาทั่วไปของช่องส่วนเปิดที่ยื่นออกไปด้านนอกภายใต้การบีบอัด)

- อุปกรณ์เสริมด้านข้าง: แผ่นรองรับอเนกประสงค์ สายรัดระหว่างเสา และแคลมป์ท่อแบบวงกลม (ออกแบบมาสำหรับการหนีบด้านข้างและการเชื่อมต่อรับน้ำหนัก)

2. การสร้างรูสลักและการยกบทบัญญัติ

- การสร้างรู: รูเชื่อมต่อรับน้ำหนักถูกเจาะอย่างแม่นยำโดยใช้เครื่อง CNC 3 แกน (ความคลาดเคลื่อน ±0.2 มม.) ใช้ได้กับน๊อตมาตรฐานเกรด 4.8 และน๊อตแรงสูงเกรด 8.8 ไม่จำเป็นต้องรีมในสถานที่

- อุปกรณ์เสริมสำหรับการยก: สำหรับช่องเหล็กโครงสร้างรีดร้อนหนักที่มีความยาวเกิน 9 ม. จะมีการเชื่อมแบบยกแบบสมมาตรทั้งสองด้าน ส่วนประกอบที่สั้นกว่าจะถูกยกขึ้นโดยตรงผ่านหน้าแปลน โดยไม่ต้องมีการเชื่อมเพิ่มเติม

3. การกำหนดค่าการป้องกันการกัดกร่อนและการกันไฟเฉพาะสถานการณ์

- การใช้งานภายในอาคารมาตรฐาน: กำจัดสนิมด้วยตนเองด้วย St3 ตามด้วยระบบการเคลือบสองชั้น (สีรองพื้นและสีทับหน้า) ความหนาของฟิล์มแห้ง55–90μm; ให้การป้องกันสนิมภายในอาคารนาน 8 ปี

- การใช้งานชายฝั่งกลางแจ้ง: การกำจัดสนิมด้วยการระเบิด Sa2.5 ตามด้วยการชุบสังกะสีแบบจุ่มร้อน ความหนาของการเคลือบสังกะสี≥70μm; ให้ความทนทานต่อการกัดกร่อนของสเปรย์เกลือได้นาน 8-12 ปี

- โซนทนไฟ: การใช้สารเคลือบทนไฟแบบฟิล์มบางบนชั้นป้องกันการกัดกร่อนที่มีอยู่ ตรงตามมาตรฐานการทนไฟ 1 ชั่วโมง

4. การกำหนดค่าผลิตภัณฑ์สำเร็จรูปแบบตั้งพื้นสามประเภท

- ช่องฐานรองรับอุปกรณ์: ตัวช่อง + แผ่นฐาน + การทำให้แข็งในแนวตั้งภายใน + การรักษาป้องกันการกัดกร่อนเต็มรูปแบบ ใช้สำหรับฐานตั้งพื้นสำหรับพัดลมและปั๊มน้ำ

- ช่องผูกเหล็กระหว่างคอลัมน์: ตัวช่อง + ตัวเชื่อมทวิภาคี + รูสลักตำแหน่ง ใช้สำหรับรักษาเสถียรภาพด้านข้างและการค้ำยันของเสาเหล็กหน้า H และเสาท่อกลม

- แปเหล็กหุ้มแบบ light-gauge: ส่วน C ขึ้นรูปเย็น + แผ่นปลาย + คลีตแป ใช้รองรับแผ่นเหล็กเคลือบสีหลังคาและผนัง

5. เอกสารการตรวจสอบที่ให้มาพร้อมกับการจัดส่ง

ใบรับรองคุณภาพวัสดุของผู้ผลิตดั้งเดิม บันทึกการตรวจสอบแบบเต็มมิติและด้วยภาพ และรหัสสเปรย์ส่วนประกอบเฉพาะ—ทั้งหมดจัดทำเป็นภาษาอังกฤษ—สำหรับการใช้งานโดยตรงในการอนุมัติการควบคุมดูแลไซต์งานในต่างประเทศและพิธีการศุลกากร

ข้อได้เปรียบเชิงปฏิบัติที่สำคัญ

1. ความพร้อมใช้งานนอกชั้นวางโดยมีเวลารอคอยการปรับแต่งเป็นศูนย์

ข้อมูลจำเพาะทั้งหมดของเหล็กช่องรีดร้อนจะถูกเก็บไว้ในสต็อก ช่วยลดกระบวนการที่ใช้เวลานาน เช่น การตัดแผ่น การประกอบ และการเชื่อมอาร์กใต้น้ำ เมื่อเปรียบเทียบกับระยะเวลารอคอยสินค้า 12–18 วันสำหรับ H-beams ข้อกำหนดมาตรฐานสามารถดำเนินการได้อย่างแม่นยำและจัดส่งได้ภายใน 24 ชั่วโมง ตอบสนองความต้องการการจัดซื้อจัดจ้างขนาดเล็กเร่งด่วนอย่างเร่งด่วนได้อย่างสมบูรณ์แบบ เช่น การปรับปรุงโรงงาน การเพิ่มท่อส่งก๊าซ และการซ่อมแซมการสนับสนุนฉุกเฉิน

2. การออกแบบช่องเปิดช่วยอำนวยความสะดวกในการกำหนดเส้นทาง M&E (เครื่องกลและไฟฟ้า)

ช่องด้านในรูปตัว U แบบเปิดให้พื้นที่กว้างขวางสำหรับการกำหนดเส้นทาง สายเคเบิลแรงดันต่ำและท่อจ่ายน้ำ/ท่อระบายน้ำขนาดเล็กสามารถฝังและยึดไว้ภายในได้โดยตรงโดยไม่ต้องมีฉากยึดภายนอกเพิ่มเติม ต่างจากช่องแคบของ I-beam หรือช่องปิดของท่อสี่เหลี่ยม การบำรุงรักษาหรือการเปลี่ยนสายงาน M&E ในอนาคตไม่จำเป็นต้องตัดเข้าไปในสารเคลือบป้องกันการกัดกร่อนของส่วนประกอบ ซึ่งช่วยลดต้นทุน O&M ได้มากกว่า 40%

3. การออกแบบแผ่นหลังแบบเรียบช่วยให้การติดตั้งแบบฝังเรียบง่ายขึ้น

ด้านหลังด้านนอกของเหล็กรางเป็นพื้นผิวเรียบต่อเนื่อง ช่วยให้สามารถติดตั้งแบบฝังได้โดยตรงกับผนังคอนกรีตที่รับแรงเฉือนหรือด้านข้างของคานเหล็ก โดยไม่มีช่องว่างที่ยื่นออกมาหรือส่วนต่อประสานที่ไม่สม่ำเสมอ ต่างจากหน้าแปลนเรียวของ I-beam หรือหน้าแปลนคู่ของ H-beam การติดตั้งกับพุกแบบฝังไม่จำเป็นต้องใช้แผ่นรองในการปรับระดับ ซึ่งช่วยลดเวลาแรงงานในสถานที่ได้อย่างมาก

4. การผสมผสานและการปรับเปลี่ยนที่ยืดหยุ่นสำหรับโครงสร้างที่ไม่ได้มาตรฐาน

ช่องเหล็กโครงสร้างรีดร้อนสองช่องสามารถเชื่อมติดกันในจิ๊กเพื่อสร้างส่วนกล่องปิดที่เทียบเท่ากัน เอาชนะจุดอ่อนโดยธรรมชาติของช่องเดียวที่เกี่ยวข้องกับความแข็งแกร่งของแรงบิดและความมั่นคงด้านข้าง นอกจากนี้ยังสามารถเชื่อมต่อแบบเห็นหน้ากันเพื่อสร้างคอลัมน์กลวงโดยไม่จำเป็นต้องตัดแบบกำหนดเอง ซึ่งช่วยแก้ปัญหาการสิ้นเปลืองวัสดุที่เกี่ยวข้องกับคอลัมน์ขนาดเล็กที่ไม่ได้มาตรฐานได้อย่างมีประสิทธิภาพ

5. ต้นทุนโดยรวมที่เหมาะสมที่สุดสำหรับการใช้งานที่มีน้ำหนักเบา

ภายใต้เงื่อนไขการค้ำยันด้านข้างและการรับน้ำหนักบรรทุกที่เท่ากัน น้ำหนักของตัวเองจะต่ำกว่าน้ำหนักของ I-beam ที่มีความสูงเท่ากันถึง 13% ส่งผลให้ต้นทุนการจัดซื้อวัตถุดิบ การขนส่ง และการยกลดลงไปพร้อมๆ กัน เมื่อให้บริการเฉพาะฟังก์ชันรับน้ำหนักเสริม ประสิทธิภาพจะตรงตามข้อกำหนดของโค้ดโดยสมบูรณ์ โดยไม่มีการสิ้นเปลืองที่เกี่ยวข้องกับความจุ "ที่ออกแบบมากเกินไป" ของคาน H หรือ I-beam

การเปรียบเทียบเหล็กโครงสร้างกระแสหลักสี่ประเภทตามเกณฑ์การคัดเลือกที่สำคัญ

1. ความแตกต่างในความสามารถในการจับยึดและการยึดเหนี่ยว

เฉพาะช่องเหล็ก (ช่อง C) เท่านั้นที่มีความสามารถในการ "จับ" แบบโปรไฟล์เปิด การเปิดช่องช่วยให้สามารถฝังและยึดท่อกลม สายเคเบิลกลม หรือส่วนโครงสร้างขนาดเล็กได้โดยตรง โดยไม่จำเป็นต้องใช้อุปกรณ์ยึดภายนอก เอชบีม ไอบีม และท่อสี่เหลี่ยมต้องอาศัยการยึดติดภายนอก ทำให้จุดจับยึดมีแนวโน้มที่จะเคลื่อนตัวภายใต้น้ำหนักบรรทุก และส่งผลให้ความเสถียรต่ำต่อการสั่นสะเทือนหรือการแกว่งของเส้นที่รองรับ

2. ความแตกต่างในฟังก์ชันและขีดจำกัดของโครงสร้าง

- H-beams: ความแข็งแบบสองทิศทางที่สมดุล; เหมาะสำหรับคานรับน้ำหนักหลักบนพื้นและหลังคาช่วงกว้าง สามารถทนต่อการรับน้ำหนักในแนวดิ่งที่หนักหน่วงได้อย่างต่อเนื่อง

- ไอบีม: ต้านทานการดัดงอตามแนวแกนที่แข็งแกร่งได้ดีเยี่ยม เหมาะสำหรับคานรองบนพื้นและพื้นขนาดเล็กถึงขนาดกลาง ออกแบบมาเพื่อการดัดแนวตั้งในทิศทางเดียว

- ช่องเหล็กโครงสร้างรีดร้อน: เหมาะสำหรับการค้ำยันด้านข้าง ส่วนรองรับ ส่วนประกอบที่ฝัง และการยึดจับยึด ห้ามใช้เป็นคานปฐมภูมิแบบสแตนด์อโลนที่มีการดัดงอในแนวตั้งเกิน 8 เมตร

- ท่อสี่เหลี่ยม: ทนทานต่อแรงบิดสองทิศทางได้ดีเยี่ยม โปรไฟล์แบบปิดมีความทนทานต่อการกัดกร่อน ใช้สำหรับคอลัมน์แนวตั้งเป็นหลัก อย่างไรก็ตามการซ่อมแซมการกัดกร่อนภายในส่วนกลวงหลังการตัดรูนั้นทำได้ยากมาก

3. ความแตกต่างในการปรับเปลี่ยนและบำรุงรักษาหลังการติดตั้ง

ช่องเหล็กมีด้านที่เปิดโล่งสามด้าน ช่วยให้สามารถเชื่อมแผ่นรองรับหรือตัวเชื่อมได้ทุกที่โดยไม่ต้องเจียรภายใน ในทางตรงกันข้าม เมื่อเจาะรูในท่อสี่เหลี่ยมแล้ว ช่องภายในจะไม่สามารถทำความสะอาดสนิมหรือทาสีใหม่ได้ ทำให้เกิดความเสี่ยงสูงต่อการกัดกร่อนภายในที่ซ่อนอยู่ การต่อส่วนช่องสัญญาณสั้นที่ไซต์งานและการปรับเปลี่ยนตำแหน่งของรูเป็นกระบวนการง่ายๆ ที่สามารถดำเนินการได้อย่างอิสระโดยช่างเทคนิคไซต์มาตรฐาน

4. สรุปความเหมาะสมของการสมัคร

จัดลำดับความสำคัญของช่องเหล็กรีดร้อนสำหรับการรองรับท่อกลางแจ้ง ส่วนประกอบที่ฝังผนังม่าน และการค้ำยันระหว่างเสา ให้ความสำคัญกับคานตัว H สำหรับคานหลังคาหลักที่ครอบคลุมพื้นที่ขนาดใหญ่ จัดลำดับความสำคัญของคานตัว I สำหรับคานรองในทางเดินและชานชาลา และจัดลำดับความสำคัญของท่อสี่เหลี่ยมสำหรับเสาตกแต่งภายนอก

กระบวนการผลิตที่มีความแม่นยำตั้งแต่ต้นจนจบ

I. ขั้นตอนการประมวลผลมาตรฐานสำหรับเหล็กแผ่นรีดร้อน

1. การตรวจสอบวัตถุดิบอีกครั้ง: ตรวจสอบเกรดและรุ่นของวัสดุ ตรวจสอบการโค้งงอหรือการบิดด้านข้าง ปรับส่วนประกอบที่ไม่เป็นไปตามข้อกำหนดทางกลไกให้ตรงล่วงหน้า ปฏิเสธวัตถุดิบที่มีการกัดกร่อนที่พื้นผิวลึก

2. การตัด CNC อย่างแม่นยำ: ตัดให้ยาวโดยใช้เลื่อยเย็น เตรียมรอยเชื่อมรูปตัว V บนแผ่นใยและหน้าแปลนสำหรับข้อต่อชนช่วงยาวเพื่อให้แน่ใจว่าเจาะได้เต็มที่

3. การวางตำแหน่งอุปกรณ์เสริมและการเชื่อมแทค: วางตำแหน่งทำให้แข็ง แผ่นปลาย และแคลมป์ตามแบบ ติดตั้งตัวทำให้แข็งภายในอย่างแม่นยำในช่องช่อง โดยรักษาช่องว่างพอดีที่ ≤0.8 มม.

4. การเชื่อมแบบป้องกันแก๊ส: ทำการเชื่อมแบบป้องกันแก๊ส CO2 อย่างต่อเนื่องเพื่อป้องกันความพรุน การเชื่อมชนแบบรับน้ำหนักที่สำคัญต่อการทดสอบด้วยคลื่นเสียงความถี่สูง (UT) ตามมาตรฐานเกรด II

5. การทำรูที่แม่นยำ: รูเจาะ CNC สำหรับจุดเชื่อมต่อที่มีน้ำหนักมาก สร้างรูกระบวนการเบ็ดเตล็ดที่ไซต์งานและลบคมขอบ

6. การแก้ไขการเสียรูป: แก้ไขการโค้งงอหรือการบิดที่เกิดจากการเชื่อมโดยใช้การยืดเปลวไฟอุณหภูมิต่ำเพื่อหลีกเลี่ยงการกระทบต่อคุณสมบัติทางกลของวัสดุฐาน

7. การรักษาพื้นผิวป้องกันการกัดกร่อน: ใช้การเคลือบป้องกันการกัดกร่อนหรือการชุบสังกะสีแบบจุ่มร้อนหลังจากกำจัดสนิมอย่างช้าๆ ให้การเคลือบแข็งตัวตามธรรมชาติให้ได้มาตรฐาน

8. การตรวจสอบขั้นสุดท้ายและบรรจุภัณฑ์: ทำเครื่องหมายหมายเลขรหัสส่วนประกอบ ตรวจสอบทุกมิติ แพ็คเกจสำหรับการขนส่งทางทะเลโดยใช้ฟิล์มยืดกันน้ำและพาเลทไม้

ครั้งที่สอง กระบวนการพิเศษสำหรับการประกอบกล่องส่วนช่องคู่

วางช่องเหล็กโครงสร้างรีดร้อนสองช่องไว้ทั้งสองด้านโดยใช้จิ๊กเฉพาะ → ยึดด้วยการเชื่อมตะปูเป็นระยะ ๆ เพื่อป้องกันการวางแนวที่ไม่ตรง → ทำการเชื่อมต่อเนื่องเต็มความยาวที่ด้านนอก → ทำการยืดด้านข้างโดยรวมทั้งหมด → การทำรูที่สมบูรณ์และการบำบัดป้องกันการกัดกร่อน ส่วนประกอบที่เชื่อมได้มีความแข็งแกร่งแบบสองทิศทางเทียบได้กับคานหน้าตัดกล่องที่มีข้อกำหนดคุณสมบัติเดียวกัน ในขณะที่ลดต้นทุนลง 22% ที่สาม การวิเคราะห์เปรียบเทียบขั้นตอนการประมวลผลเหล็กโครงสร้าง

- เอชบีม: เกี่ยวข้องกับหลายขั้นตอน—การประกอบแผ่น การเชื่อมอาร์กใต้น้ำ และการยืดหน้าแปลน กระบวนการที่ซับซ้อน โดยหลักแล้วผลิตขึ้นเอง

- ไอบีม/เหล็กแชนแนล: เกี่ยวข้องกับการตัดเหล็กแผ่นรีดร้อนและการเชื่อมชิ้นส่วนขนาดเล็กเท่านั้น กระบวนการคล่องตัว โดยหลักแล้วเกี่ยวข้องกับการประมวลผลสต็อกนอกชั้นวางในเชิงลึก

พารามิเตอร์ประสิทธิภาพมาตรฐานที่ครอบคลุม

1. ความคลาดเคลื่อนมิติ

- ส่วนเบี่ยงเบนความยาวส่วนประกอบทั้งหมด: ±3 มม

- การโก่งตัวด้านข้าง (โค้ง/โค้ง): ≤L/1000 (โดยที่ L คือความยาวส่วนประกอบจริง)

- การบิดของหน้าแปลนและความเอียงของหน้า: สอดคล้องกับมาตรฐานแห่งชาติ GB/T 707 สำหรับเหล็กช่องรีดร้อน

2. คุณสมบัติทางกลของวัสดุฐาน

3. พารามิเตอร์โครงสร้างหน้าตัด

- ลักษณะความแข็ง: ประสิทธิภาพการดัดงอแกนที่แข็งแกร่งตรงตามข้อกำหนดสำหรับคานทุติยภูมิน้ำหนักเบา ความแข็งด้านข้างของแกนอ่อนไม่เพียงพอ ความต้านทานแรงบิดของชิ้นส่วนเดี่ยวนั้นอ่อนแอ ห้ามโหลดช่วงกลางโดยไม่มีการรองรับด้านข้างโดยเด็ดขาด

- ค่าสัมประสิทธิ์ความต้านทานลม: คงที่ที่ 1.40 (ต่ำกว่าคาน H เทียบเท่า สูงกว่าท่อกลมไร้ตะเข็บ) ความเสี่ยงที่ต่ำกว่าของการเสียรูปที่เกิดจากลมสำหรับอุปกรณ์รองรับกลางแจ้งที่มีโปรไฟล์ต่ำ

- ความสามารถในการรับน้ำหนักในการจับยึด: ความสามารถทางกลเฉพาะตัวสำหรับการจับยึด/การยึดจับเฉพาะที่ ทนทานต่อแรงจับยึดด้านข้างและในแนวรัศมี ซึ่งเป็นคุณลักษณะทางโครงสร้างที่ไม่มีอยู่ในส่วนเหล็กโครงเปิดอื่นๆ

4. มาตรฐานการตรวจสอบการเชื่อม

- การเชื่อมชนแบบรับน้ำหนักหลัก: การตรวจสอบการเชื่อมเกรด II; อัตราการสุ่มตัวอย่าง 20% สำหรับการทดสอบด้วยคลื่นเสียงความถี่สูง (UT) ที่จุดตึง/จุดเชื่อมต่อวิกฤต

- รอยเชื่อมของแผ่นเสริมความแข็งและแผ่นดึง: ตรวจสอบด้วยสายตาเท่านั้น การปฏิบัติตามข้อกำหนดต้องไม่มีรอบเย็น ความพรุน หรือรอยเชื่อม/รอยเปื้อน

5. พารามิเตอร์การเชื่อมต่อและอุปกรณ์เสริม

- การเลือกสลักเกลียว: สลักเกลียวมาตรฐานเกรด 4.8 สำหรับการรองรับแบบคงที่ทั่วไป โบลต์ความแข็งแรงสูงเกรด 8.8 สำหรับอุปกรณ์สั่นหรือการเชื่อมต่อแรงดึงสูง

- ความหนาของแผ่นเชื่อมต่อ: ช่วงมาตรฐาน 8–20 มม. เลือกตามข้อกำหนดความตึงด้านข้างและแรงเฉือนเฉพาะ

จะเลือกผู้ผลิตคานโครงสร้างเหล็กคุณภาพสูงได้อย่างไร

1. สต็อกสินค้าที่ครอบคลุมและการขนส่งข้ามภูมิภาคอย่างรวดเร็ว

HAISHENG มีสต๊อกเหล็กโครงสร้างรีดร้อน (ขนาด 10#–28#) ไว้พร้อมในฐานการผลิตหลัก 4 ฐาน ตอบสนองคำสั่งซื้อสำหรับตลาดในประเทศ เอเชียตะวันออกเฉียงใต้ และเอเชียกลาง เราขจัดความล่าช้าที่เกิดจากการขาดแคลนสต็อคของคนกลาง คำสั่งซื้อมาตรฐานที่ต้องการการประมวลผลที่แม่นยำจะถูกโหลดและจัดส่งภายใน 48 ชั่วโมง ในขณะที่การส่งออกแบบเต็มตู้จะได้รับการประมวลผลด้วยการโหลดตู้คอนเทนเนอร์ที่คล่องตัว

2. การประมวลผลเฉพาะสำหรับส่วนประกอบแบบเปิดโปรไฟล์

ในการจัดการกับความท้าทาย เช่น แฟลร์ของหน้าแปลน และรับประกันว่าจะแนบสนิทกับพื้นผิวที่มีความลาดเอียง เราใช้จิ๊กกำหนดตำแหน่งแบบพิเศษที่รักษาความทนทานต่อความพอดีสำหรับตัวทำให้แข็งและแคลมป์ภายใน 0.5 มม. วิธีนี้ช่วยแก้ไขปัญหาทั่วไปในอุตสาหกรรม เช่น การเชื่อมต่อที่หลวมบนพื้นผิวลาดเอียงและการคลายตัวของโครงสร้างภายใต้น้ำหนักบรรทุก

3. การส่งมอบการส่งออกหลายภาษาตามมาตรฐาน

เราจัดทำเอกสารโรงงานและรายงานผลการทดสอบฉบับภาษาอังกฤษต้นฉบับ รวมถึงการตรวจสอบ SGS ของบุคคลที่สามสำหรับการชุบสังกะสีแบบจุ่มร้อนและความหนาของฟิล์มสี เอกสารของเราตรงตามข้อกำหนดการปฏิบัติตามข้อกำหนดทั้งหมดสำหรับการตรวจสอบเจ้าของโครงการในต่างประเทศ พิธีการทางศุลกากร และการประมูลโครงการ

4. การป้องกันการกัดกร่อนและการปรับเปลี่ยนส่วนประกอบตามความต้องการ

เราปรับแต่งโซลูชั่นป้องกันการกัดกร่อนให้เหมาะกับสภาพอากาศของไซต์งานโครงการ โดยใช้การบำบัดที่แตกต่างกันสำหรับพื้นที่ภายในประเทศ ชายฝั่ง และเขตอุตสาหกรรมเคมี เรารองรับการปรับเปลี่ยนที่ไม่ได้มาตรฐาน เช่น การเชื่อมช่องแบบ back-to-back, แคลมป์ที่มีรูปทรงแบบกำหนดเอง และการเจาะรูเยื้องศูนย์ ซึ่งช่วยขจัดความจำเป็นที่ลูกค้าจะต้องจ้างบุคคลภายนอกในการดำเนินการเพิ่มเติม

5. การสนับสนุนด้านเทคนิคฟรีสำหรับการเลือกโครงสร้าง

การสนับสนุนก่อนการขายประกอบด้วยคำแนะนำจากผู้เชี่ยวชาญในการแยกแยะระหว่างช่องรีดร้อนและช่องขึ้นรูปเย็น เพื่อป้องกันความเสี่ยงด้านความปลอดภัยของโครงสร้างที่เกิดจากการเลือกที่ไม่เหมาะสม การสนับสนุนหลังการขายครอบคลุมความช่วยเหลือทางเทคนิคระยะไกลสำหรับการติดตั้งค้ำยันและฉากยึดในที่สูง ควบคู่ไปกับการตรวจสอบย้อนกลับอย่างถาวรผ่านการระบุหมายเลขชิ้นส่วนส่วนประกอบ

คำถามที่พบบ่อย

คำถามที่ 1: เหล็กช่องรีดร้อนและเหล็กรูปตัว C ขึ้นรูปเย็นสามารถใช้ทดแทนกันได้หรือไม่?

ตอบ: ไม่ได้ ไม่สามารถทดแทนได้ วัสดุฐานของเหล็กโครงสร้างรีดร้อนได้ผ่านการบำบัดความร้อนและการชุบแข็ง ซึ่งมีความเหนียวและทนต่อแรงกระแทกได้ดี ใช้สำหรับการรับน้ำหนักโครงสร้างถาวร ในขณะที่เหล็กรูปตัว C ขึ้นรูปเย็นมีผนังบางและมีแนวโน้มที่จะเสียรูป และใช้สำหรับคานตู้เท่านั้น ข้อกำหนดนี้ห้ามใช้กับคันผูกและส่วนรองรับน้ำหนัก

คำถามที่ 2: เหล็กช่องเดียวมีช่วงขยายสูงสุดคือเท่าใด

A: หากไม่มีการรองรับด้านข้าง ระยะสูงสุดคือ 4.5 เมตร หากระยะห่างเกินกว่านี้ จะต้องเพิ่มแท่งผูกด้านข้างหรือโครงสร้างกล่องสองช่องเพื่อป้องกันการพลิกคว่ำด้านข้างของแกนอ่อน

คำถามที่ 3: จำเป็นต้องทำการป้องกันการกัดกร่อนภายในช่องเหล็กช่องหรือไม่?

ตอบ: กระบวนการพ่นทรายและพ่นสามารถครอบคลุมพื้นที่ภายในของโพรงทั้งหมดได้ และไม่จำเป็นต้องมีการบำบัดเพิ่มเติม ชั้นสังกะสีของกระบวนการชุบสังกะสีแบบจุ่มร้อนสามารถยึดติดกับช่องด้านในได้อย่างสม่ำเสมอ เฉพาะเหล็กรางปิดเท่านั้นที่ไม่สามารถป้องกันการกัดกร่อนภายในได้ และไม่มีจุดบอดสนิมภายในในเหล็กรางน้ำ

คำถามที่ 4: เกณฑ์การคัดเลือกเหล็กช่องประเภท A และประเภท B คืออะไร?

ตอบ: สำหรับโหลดแสงคงที่และช่วงสั้น เลือกประเภท A เพื่อประหยัดต้นทุนการจัดซื้อ สำหรับคันบังคับที่ระดับความสูงสูง การสั่นสะเทือนของอุปกรณ์ และการรับน้ำหนักกระแทกด้านข้าง ประเภท B จะถูกเลือกเพื่อเพิ่มหน้าแปลนที่หนาขึ้นเพื่อป้องกันการกระแทกและการแตกร้าวเฉพาะที่

Q5: เหล็กรางน้ำสามารถใช้เป็นคานหลักของหลังคาได้หรือไม่?

ตอบ: ไม่แนะนำ หน้าตัดแบบเปิดมีความเสถียรในการบิดต่ำมาก และแรงลมและหิมะที่สลับกันบนหลังคามีแนวโน้มที่จะทำให้ส่วนประกอบบิดเบี้ยวและเสียหาย สามารถใช้เป็นคานรองสำหรับเหล็กยึดหลังคาเท่านั้น และไม่สามารถใช้เป็นคานรับน้ำหนักหลักได้
