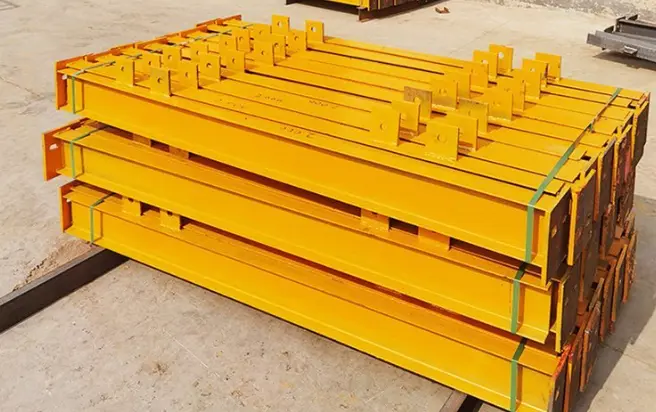

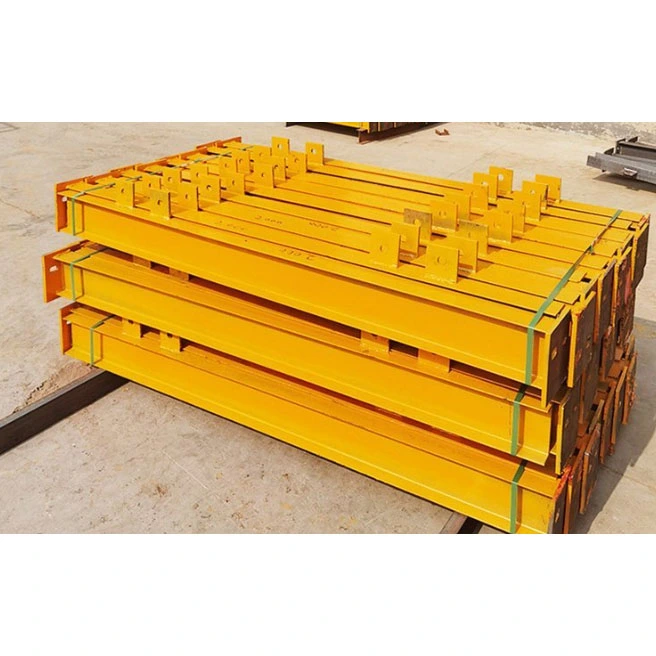

โครงสร้างเหล็กแผ่นรีดร้อน I ส่วน I เป็นโปรไฟล์รับน้ำหนักแนวนอนเฉพาะที่ออกแบบมาสำหรับโครงสร้างเหล็กช่วงสั้นน้ำหนักเบา ซึ่งแตกต่างจากเอชบีมหรือโปรไฟล์ส่วนปิดซึ่งได้รับการออกแบบทางวิศวกรรมสำหรับงานหนัก ไอบีมเหล่านี้ผลิตขึ้นผ่านกระบวนการรีดร้อนแบบรอบเดียวที่สอดคล้องกับมาตรฐานแห่งชาติ โดยไม่จำเป็นต้องเชื่อมส่วนแบบกำหนดเอง และขนาดทั้งหมดเป็นไปตามข้อกำหนดมาตรฐาน
HAISHENG ใช้ประโยชน์จากสินค้าคงคลังวัตถุดิบที่มีอยู่ของเราในการประมวลผลขั้นที่สองเท่านั้น เช่น การตัด การเจาะ การเชื่อมอุปกรณ์เสริม และการเคลือบป้องกันการกัดกร่อน ซึ่งส่งผลให้ระยะเวลาในการจัดส่งสั้นกว่าเหล็กกล้าที่ประดิษฐ์ขึ้นเองมาก ผลิตภัณฑ์เหล่านี้เหมาะอย่างยิ่งสำหรับโครงการที่เกี่ยวข้องกับพื้นที่จำกัด น้ำหนักที่เบากว่า หรือการดัดแปลงนอกสถานที่ พวกเขาเสนอวิธีแก้ปัญหาในทางปฏิบัติเพื่อหลีกเลี่ยงการสิ้นเปลืองวัสดุที่เกี่ยวข้องกับคาน H และความซับซ้อนในการติดตั้งของท่อสี่เหลี่ยม ทำให้เป็นคานรับน้ำหนักที่ใช้กันอย่างแพร่หลายและประหยัดที่สุดสำหรับระบบรองรับระบบเครื่องกลไฟฟ้า โครงสร้างโรงงานเสริม และส่วนประกอบขนาดเล็กที่ยื่นออกมาได้
- โครงสร้างหน้าตัด: นำเสนอรูปทรง "I" มาตรฐานพร้อมรางแนวตั้งตรงกลาง พื้นผิวด้านในของหน้าแปลนด้านบนและด้านล่างมีความชัน 1:6; หน้าแปลนมีความหนาแตกต่างกันไปจากขอบถึงกึ่งกลาง และพื้นผิวด้านในและด้านนอกไม่ขนานกัน สิ่งเหล่านี้เป็นลักษณะที่มองเห็นได้ชัดเจนที่สุดที่แยกความแตกต่างจากคานตัว H
- พฤติกรรมเชิงโครงสร้าง: เป็นไปตามเส้นทางการรับน้ำหนักโดยที่หน้าแปลนด้านบนถูกบีบอัด หน้าแปลนด้านล่างอยู่ในแรงดึง และรางต้านทานแรงเฉือนในทิศทางเดียว แม้ว่าความต้านทานการดัดงอตามแกนแข็งแรงจะเป็นไปตามมาตรฐาน แต่ก็มีจุดอ่อนโดยธรรมชาติในความต้านทานการเสียรูปด้านข้างตามแนวแกนอ่อน
- การกำหนดมาตรฐาน: ตั้งชื่อโดยใช้ตัวอักษร "I" ตามด้วยตัวเลขต่อท้าย ส่วนต่อท้าย "a" และ "b" บ่งบอกถึงความแตกต่างของความหนาของหน้าแปลนสำหรับความสูงของส่วนเดียวกัน รุ่น "a" มีหน้าแปลนที่บางกว่า ในขณะที่รุ่น "b" มีหน้าแปลนที่หนากว่าและความสามารถในการรับน้ำหนักโดยรวมสูงกว่า
- โมเดลตลาดทั่วไป: มีตั้งแต่ I10, I12.6, I14, I16, I18, I20a และ I20b ไปจนถึง I45 รุ่นที่ใหญ่ที่สุดที่มีจำหน่ายกันอย่างแพร่หลายคือ I56 ขนาดที่อยู่นอกช่วงนี้จะไม่มีจำหน่ายเป็นสินค้าสต็อกมาตรฐาน
- ความยาววัตถุดิบ: ความยาวมาตรฐานโรงงานคือ 6 ม., 9 ม. และ 12 ม. ไม่รองรับหน้าตัดแปรผันจากโรงงาน สมาชิกที่มีความยาวเกินเหล่านี้จะต้องต่อเข้าที่ไซต์งาน
- Q235B: สื่อการตลาดกระแสหลัก ให้ความเหนียวที่ดีเยี่ยมและประสิทธิภาพการตัดเย็น เหมาะสำหรับสภาพแวดล้อมที่มีอุณหภูมิแวดล้อมภายในอาคารและ 95% ของโครงการเสริมช่วงขนาดเล็กในพื้นที่แห้งและกลางแจ้ง
- Q355B: วัสดุทางเลือกเฉพาะกลุ่มที่มีกำลังรับผลผลิตสูงกว่า 51% ใช้เป็นหลักในการรองรับอุปกรณ์ที่มีน้ำหนักมาก คานเหล็กคานยื่นยาวพิเศษ และโครงการในพื้นที่ที่มีอุณหภูมิต่ำและปราศจากน้ำค้างแข็ง สินค้ามีในสต็อกจำนวนจำกัด
- ตัวลำแสงหลัก: โครงสร้าง I Beam เหล็กแผ่นรีดร้อนส่วน I (มาตรฐาน GB) ตัดให้ได้ความยาวที่แม่นยำผ่าน CNC; ใบหน้าส่วนปลายไม่มีเสี้ยนและตรงตามมาตรฐานตั้งฉาก
- อุปกรณ์เสริมการเชื่อมต่อปลาย: แผ่นเชื่อมต่อแบบแบนและตัวทำให้แข็งลูกปืนแนวตั้ง; ตัวทำให้แข็งต้องใช้การตัดมุมเพื่อให้พอดีกับโปรไฟล์หน้าแปลนที่ลาดเอียง ส่งผลให้ขนาดโดยรวมเล็กลงเมื่อเปรียบเทียบกับตัวทำให้แข็งสำหรับคาน H มาตรฐานที่มีความสูงเท่ากัน
- อุปกรณ์เสริมของตัวคาน: แผ่นรองรับ Purlin, ตัวเชื่อมคานรอง และแผ่นเสริมแรงสำหรับช่องเปิดอเนกประสงค์ เชื่อมตามจุดที่กำหนดตามต้องการ
- อุปกรณ์เสริมในการยก: ตัวดึงแบบสมมาตรติดตั้งไว้ล่วงหน้าที่ด้านข้างของคานยาวขนาดใหญ่ (I25 ขึ้นไป) คานขนาดเล็ก (I20 และต่ำกว่า) ไม่จำเป็นต้องใช้ตัวเชื่อมที่ติดตั้งไว้ล่วงหน้า และถูกยกขึ้นโดยตรงผ่านหน้าแปลน
- เกรดการกำจัดสนิม: การทำความสะอาดด้วยตนเอง St3 สำหรับโครงการโยธามาตรฐาน การพ่นทราย/ยิงทราย Sa2.5 สำหรับโครงการเทศบาลและโครงการส่งออกที่มีมาตรฐานสูง
- การทาสี: การเคลือบคอมโพสิตด้วยสีรองพื้น 2 ชั้นบวกด้วยสีทับหน้า; ความหนาของฟิล์มแห้งควบคุมที่ 60–100 μm ตรงตามข้อกำหนดการป้องกันสนิมภายในอาคารสำหรับอายุการใช้งาน 5 ปี
- การรักษาสภาพพิเศษ: การชุบสังกะสีแบบจุ่มร้อนสำหรับโซนที่มีความชื้นสูงหรือฝนกระเซ็น สารเคลือบกันไฟแบบฟิล์มบางสำหรับช่องดับเพลิง ตรงตามข้อกำหนดอัตราการทนไฟ 1 ชั่วโมง
- แพลตฟอร์ม I-beam ที่รองรับอย่างเรียบง่าย: ตัวคาน + แผ่นปลายที่ปลายทั้งสองข้าง + ตัวเสริมความแข็งของแบริ่งแบบหนีบ + แผ่นรองรับแป + การเคลือบป้องกันการกัดกร่อนแบบเต็ม; ใช้สำหรับคานหลักในทางเดินเหล็กและแท่นอุปกรณ์ เชื่อมต่อผ่านการโบลต์โดยตรงที่ไซต์งาน
- โครงยึดคานยื่นแบบ I-beam: ตัวคาน + แผ่นเสริมความแข็งแบบหนาทั้งสองด้านของราก + แผ่นเชื่อมต่อแบบยึด ใช้สำหรับโครงย่อยผนังม่านและขายึดม่านบังแดดกลางแจ้งขนาดเล็ก
- คานรองหลังคาธรรมดา: ตัวคาน + คานรองรับแปด้านเดียวแบบธรรมดา ไม่มีแผ่นเชื่อมต่อปลาย เชื่อมโดยตรงกับหน้าแปลนลำแสงหลักที่ไซต์งาน ใช้สำหรับคานรองชายคาโรงงาน
ใบรับรองคุณภาพวัสดุโรงถลุงเหล็กต้นฉบับ บันทึกการตรวจสอบมิติสำหรับส่วนประกอบ และเอกสารระบุส่วนประกอบเฉพาะ เอกสารเหมาะสำหรับการยื่นโดยตรงและการยอมรับของผู้บังคับบัญชาที่ไซต์โครงการในต่างประเทศ
ไอบีมรีดร้อนทุกรุ่นเป็นสินค้าสต็อกมาตรฐานที่ผลิตจำนวนมาก ไม่จำเป็นต้องรีดหรือประกอบตามกำหนดเวลา (เช่น การประกบหรือการเชื่อม) ข้อกำหนดมาตรฐานสามารถจัดส่งได้ภายใน 48 ชั่วโมง ซึ่งแตกต่างจากคาน H แบบเชื่อมหรือคานกล่องซึ่งต้องใช้เวลาในการจัดส่ง 10-20 วัน เหมาะอย่างยิ่งสำหรับความต้องการจัดซื้อจัดจ้างเป็นระยะๆ เช่น การเปลี่ยนส่วนรองรับที่หมดอายุ การเพิ่มท่อระบบเครื่องกลไฟฟ้า หรือการเติมคานขวางอย่างเร่งด่วนเพื่อกักตุนไซต์
The 1:6 slope on the inner flange creates a natural chamfered edge, preventing flange curling or web warping during hoisting, on-site transport, or accidental collisions involving other equipment. ในทางตรงกันข้าม H-beams ที่มีหน้าแปลนแบนมีแนวโน้มที่จะเกิดความเสียหายที่ขอบ ส่งผลให้อัตราของเสียที่ไซต์งานสูงกว่า I-beam มากกว่า 12%
สำหรับความสามารถในการรับน้ำหนักในแนวตั้งที่เท่ากัน หน้าแปลนด้านล่างของ I-beam จะแคบกว่าของ H-beam ที่เทียบเท่ากัน 22%–30% This allows for installation in confined areas—such as electromechanical utility corridors, narrow gaps between equipment cabinets, or enclosed curtain wall framing—without interfering with piping or conduit layouts.
การปรับความยาวและช่องเปิดเฉพาะจุดสามารถทำได้ง่ายๆ ผ่านการเลื่อยหรือการตัดพลาสม่า โดยไม่จำเป็นต้องใช้เครื่องจักรหนัก เช่น ช่างเชื่อมแบบจุ่มใต้น้ำ หรือเครื่องยืดผมแบบไฮดรอลิก ช่างเทคนิคนอกสถานที่ทั่วไปสามารถจัดการงานต่างๆ เช่น การเชื่อมฉากยึดเพิ่มเติมหรือตำแหน่งรูปรับแต่งอย่างละเอียด ไม่จำเป็นต้องมีช่างเชื่อมแรงดันสูงที่ผ่านการรับรอง ซึ่งช่วยลดต้นทุนค่าแรงสำหรับการดัดแปลงงานขนาดเล็กในต่างประเทศได้อย่างมาก
ราคาต่อหน่วยของวัตถุดิบต่ำกว่าคาน H แบบเชื่อมประมาณ 15%–20% ซึ่งมีความสามารถในการรับน้ำหนักเท่ากัน นอกจากนี้น้ำหนักที่เบากว่ายังช่วยลดต้นทุนการขนส่งและการยกอีกด้วย สำหรับคานรองที่มีช่วงกว้างไม่เกิน 6 เมตรและมีการกระจายโหลดสม่ำเสมอต่ำกว่า 12 กิโลนิวตัน/เมตร คานเหล่านี้จะให้ประสิทธิภาพที่เหมาะสมโดยไม่ต้อง "ออกแบบมากเกินไป" จึงหลีกเลี่ยงการสูญเสียวัสดุจำนวนมาก
- เทียบกับ H-beams: H-beams มีความแข็งด้านข้างสองทิศทางที่สมดุลและมีหน้าแปลนแบบขนานที่เหมาะสำหรับการรองรับพื้นเหล็กโปรไฟล์อย่างเต็มที่ ทำให้เหมาะสำหรับคานพื้นที่มีช่วงยาว เหล็กแผ่นรีดร้อนชนิดโครงสร้าง I Beam I Section มีความต้านทานแรงดัดงอเพียงพอเฉพาะตามแนวแกนที่แข็งแรงเท่านั้น และมีแนวโน้มสูงที่จะเกิดการโก่งงอด้านข้างตามแนวแกนอ่อน ทำให้ไม่เหมาะสมสำหรับโครงสร้างช่วงยาวที่ขาดค้ำยันด้านข้าง
- เทียบกับคานส่วนกลวงแบบสี่เหลี่ยม/วงกลม: ส่วนที่เป็นท่อแบบปิดให้ความต้านทานแรงบิดที่ดีเยี่ยม แต่ป้องกันสนิมภายในและทำให้การซ่อมแซมการป้องกันการกัดกร่อนหลังการติดตั้งที่จุดเจาะทำได้ยาก ไอบีมมีส่วนเปิดที่ช่วยให้ตรวจสอบพื้นผิวได้เต็มรูปแบบและลดต้นทุนสำหรับการปรับเปลี่ยนระบบสาธารณูปโภค/ท่อในภายหลัง
- ความง่ายในการนั่ง/การประกอบ: สามารถวาง I-beam มาตรฐานเข้ากับคอร์เบลคอนกรีตหรือฉากยึดเหล็กรางได้โดยตรง และยึดด้วยการเชื่อมแบบแทคธรรมดา ในขณะที่ H-beam ต้องใช้การโบลต์ที่แผ่นปิดท้าย ซึ่งเกี่ยวข้องกับขั้นตอนการก่อสร้างที่ซับซ้อนมากขึ้น
- ข้อจำกัดในการเชื่อมแผ่นเชื่อมต่อ: พื้นผิวหน้าแปลนเรียวของ I-beams ไม่อนุญาตให้มีการสัมผัสกับแผ่นเชื่อมต่อแบบเรียบบนพื้นที่ขนาดใหญ่ ป้องกันการเชื่อมต่อข้อต่อหลายทิศทาง และจำกัดการใช้งานให้อยู่ในสภาวะโหลดที่เรียบง่าย ทิศทางเดียว และรองรับง่ายๆ
- สถานการณ์ของข้อได้เปรียบที่ไม่เหมือนใคร: คานตะแกรงทางเดินในโรงงานอุตสาหกรรม อุปกรณ์รองรับระบบ MEP (เครื่องกล ไฟฟ้า และประปา) ฐานติดตั้งอุปกรณ์ โครงย่อยของผนังม่าน และคานรองบัว การใช้เอชบีมในบริบทเหล่านี้ส่งผลให้ประสิทธิภาพเกินข้อกำหนดอย่างมีนัยสำคัญ
- สถานการณ์ต้องห้าม: คานหลักของหลังคาที่มีความยาวเกิน 8 เมตร แผ่นพื้นคอนกรีตผสมพื้นที่ขนาดใหญ่ และโครงสร้างคานยื่นออกมาที่ไม่รองรับซึ่งเปิดรับแรงลมสูง (เนื่องจากความเสี่ยงของความไม่มั่นคงด้านข้างและการพังทลาย)
ขั้นตอนการทำงานนี้ครอบคลุมการประมวลผลขั้นที่สองของส่วนรีดร้อนเท่านั้น (ไม่รวมส่วนที่สร้างขึ้นซึ่งเชื่อมจากเพลต) และสะท้อนถึงขั้นตอนการผลิตจริงของโรงงาน:
ตรวจสอบใบรับรองโรงงานดั้งเดิม โปรไฟล์ส่วน และเกรดวัสดุ ดำเนินการสุ่มตัวอย่างเป็นกลุ่มเพื่อตรวจสอบการโค้งงอ การบิดตัว และการเสียรูปของหน้าแปลน ยืดส่วนที่บิดเบี้ยวเล็กน้อยโดยอัตโนมัติก่อนการประมวลผล ส่งคืนวัตถุดิบที่ไม่เป็นไปตามข้อกำหนดให้กับซัพพลายเออร์เพื่อป้องกันไม่ให้สต็อกที่ต่ำกว่ามาตรฐานเข้าสู่การผลิต
คำสั่งซื้อจำนวนมากใช้เครื่องเลื่อยโลหะเย็น CNC ส่งผลให้การตัดราบรื่นปราศจากชั้นออกซิเดชัน และเผื่อเผื่อไว้ 2 มม. สำหรับการเชื่อมแบบชน คำสั่งซื้อเร่งด่วนจำนวนน้อยใช้การตัดพลาสม่า ส่วนประกอบที่ยาวเป็นพิเศษจะต้องทำการบากสองด้านทั้งบนรางและหน้าแปลนเพื่อให้เป็นไปตามข้อกำหนดการเชื่อมชนแบบเต็มที่ไซต์งาน
ตำแหน่งอุปกรณ์เสริมจะถูกทำเครื่องหมายอย่างแม่นยำตามแบบก่อสร้าง สำหรับหน้าแปลนแบบเอียง มุมของตัวทำให้แข็งจะถูกเอียงด้วยความลาดเอียง 1:6 เพื่อให้แน่ใจว่าจะพอดีกับตัวลำแสงอย่างสมบูรณ์แบบ การเชื่อมแบบแทคเป็นระยะๆ ใช้สำหรับการตรึง ทำให้เกิดการเปลี่ยนรูปที่เกิดจากการเชื่อมภายใน 1.5 มม.
ส่วนประกอบขนาดเล็ก เช่น คลีตแป แผ่นเชื่อมต่อ และตัวทำให้แข็งจะถูกเชื่อมโดยใช้การเชื่อมแบบป้องกันก๊าซคาร์บอนไดออกไซด์ เพื่อให้มั่นใจว่าการก่อตัวของเม็ดบีดเชื่อมจะสม่ำเสมอ ข้อต่อชนในสถานที่สำหรับคานที่ยาวเป็นพิเศษใช้การเชื่อมอาร์กแบบแมนนวล โดยมีการเชื่อมชนแบบรับน้ำหนักที่สำคัญที่ผ่านการทดสอบอัลตราโซนิกแบบสุ่มตามมาตรฐานเกรด II
จุดเชื่อมต่อสำหรับสลักเกลียวความแข็งแรงสูงสำหรับงานหนักเจาะโดยใช้เครื่องเจาะ CNC แบบ 3 แกนในตัว โดยมีการควบคุมความคลาดเคลื่อนของเส้นผ่านศูนย์กลางรูที่ ±0.2 มม. รูสำหรับท่อ/ท่อร้อยสายในสถานที่อื่นๆ จะถูกเจาะโดยใช้สว่านไฟฟ้าแบบมือถือ จากนั้นจึงทำการเจียรเพื่อขจัดเสี้ยนออก
การโค้งงอด้านข้างและการเสียรูปบิดที่เกิดจากการเชื่อมได้รับการแก้ไขโดยใช้การรวมกันของการให้ความร้อนด้วยเปลวไฟเฉพาะที่และแจ็คเชิงกล เศษรอยเชื่อม ตะกรัน และคมตัดจะถูกกราวด์อย่างละเอียดเพื่อขจัดอันตรายจากการขีดข่วนที่อาจเกิดขึ้นระหว่างการติดตั้งที่ไซต์งาน
การกำจัดสนิมทำได้โดยการทำความสะอาดด้วยตนเอง (St3) หรือการพ่นด้วยกระสุน (Sa2.5) ตามข้อกำหนดของโครงการ เพื่อกำจัดตะกรันบนพื้นผิวและสนิมที่หลวม สีรองพื้นและสีทับหน้าจะถูกทาที่อุณหภูมิแวดล้อม โดยมีการเคลือบสารหน่วงไฟแบบฟิล์มบางเพิ่มในเขตทนไฟที่กำหนด ส่วนประกอบจะดำเนินการในขั้นตอนต่อไปหลังจากที่การเคลือบได้รับการบ่มตามธรรมชาติเพื่อให้เป็นไปตามมาตรฐานเท่านั้น
หมายเลขประจำตัวถาวรใช้กับส่วนประกอบต่างๆ มีการตรวจสอบที่ครอบคลุมเพื่อตรวจสอบความยาว เส้นผ่านศูนย์กลางรู และขนาดภายนอก และรวบรวมเอกสารการตรวจสอบทั้งชุด ส่วนประกอบถูกห่อด้วยฟิล์มยืดกันน้ำและยึดไว้บนพาเลทไม้ เหมาะสำหรับการขนส่งทางทะเลทางไกลพร้อมการป้องกันความชื้น
- ส่วนเบี่ยงเบนความยาวลำแสงทั้งหมด: ± 3 มม
- แคมเบอร์/ระยะโก่งด้านข้างตามยาว: ≤L/1000 (โดยที่ L คือความยาวลำแสงจริง)
- ความเรียบ/การบิดของหน้าแปลน: เป็นไปตามมาตรฐานแห่งชาติ GB/T 706 สำหรับเหล็กโครงสร้างรีดร้อน
|
เกรดวัสดุ |
ความแข็งแรงของผลผลิต |
ความต้านแรงดึง |
สถานการณ์การใช้งาน |
|
Q235B |
≥235MPa |
375~500MPa |
รองรับอุปกรณ์ธรรมดา ทางเดินเหล็ก คานรองเล็ก |
|
Q355B |
≥355MPa |
470~630MPa |
ขายึดอุปกรณ์สำหรับงานหนัก, คานคานยื่น |
- ความแข็งแบบสองทิศทาง: โมดูลัสดัดงอที่ดีเยี่ยมตามแนวแกนแข็งแรง (แกน X) โมเมนต์ความเฉื่อยตามแนวแกนอ่อน (แกน Y) มีค่าเพียง 42% ของคาน H ที่มีความสูงเท่ากัน ส่งผลให้มีแรงต้านทานการพลิกคว่ำด้านข้างที่อ่อนแอ
- ลักษณะการรับน้ำหนักเฉือน: แรงเฉือนเกิดขึ้นจากแผ่นใยทั้งหมด ต้องติดตั้งตัวทำให้แข็งสองด้านที่จุดรับน้ำหนักรวม (ส่วนรองรับ) เพื่อป้องกันไม่ให้แผ่นทับหรือแตกร้าวในพื้นที่
- ค่าสัมประสิทธิ์ความต้านทานลม: ค่าคงที่ 1.45; ความต้านทานลมจะสูงกว่าคานส่วนกลวงทรงกลม แต่ต่ำกว่าคานส่วนกล่องปิด ส่วนรองรับกลางแจ้งที่มีรายละเอียดต่ำได้รับผลกระทบจากลมน้อยที่สุด
- ความเข้ากันได้ของแผ่นพื้น: หน้าแปลนลาดเอียงไม่สามารถชิดกับด้านล่างของพื้นระเบียงเหล็กขึ้นรูปได้ ไม่เหมาะที่จะใช้เป็นคานรับน้ำหนักหลักในระบบพื้นคอนกรีตประกอบ
- การเชื่อมชนหลัก: มาตรฐานการยอมรับการเชื่อมเกรด II; การทดสอบอัลตราโซนิคแบบสุ่ม (UT) กับ 20% ของข้อต่อชนที่รับน้ำหนักวิกฤต
- รอยเชื่อมฟิเลเสริม: รอยเชื่อมสำหรับคลีตแป แผ่นเชื่อมต่อ และตัวทำให้แข็งจะต้องได้รับการตรวจสอบด้วยสายตาเท่านั้น การยอมรับขึ้นอยู่กับการไม่มีรูพรุนหรือการหลอมรวมที่ไม่สมบูรณ์
- การเลือกสลักเกลียวเชื่อมต่อ: สลักเกลียวมาตรฐานเกรด 4.8 สำหรับข้อต่อแบบธรรมดาที่รองรับ; โบลท์ความแข็งแรงสูงเกรด 8.8 สำหรับข้อต่อคานยื่นรับน้ำหนักมาก
- ความหนาของแผ่นเชื่อมต่อปลาย: ช่วงมาตรฐาน 10 มม. – 25 มม. ความหนาเฉพาะที่เลือกตามความต้องการแรงเฉือนรองรับ
HAISHENG มีสต็อกตลอดทั้งปีของเหล็กแผ่นรีดร้อนชนิดโครงสร้าง I Beam I Sections (ขนาด I10–I45) ซึ่งแตกต่างจากร้านแปรรูปขนาดเล็กที่ต้องอาศัยการจัดหาสต็อกจากที่อื่น Section มีความพร้อมในการจัดการทุกอย่างตั้งแต่การซื้อขนาดเล็ก ครั้งเดียว ไปจนถึงคำสั่งส่งออกปริมาณมากที่ต้องการโหลดภาชนะเต็ม มีข้อกำหนดมาตรฐานโดยไม่ต้องรอกำหนดการผลิตวัตถุดิบ และคำสั่งซื้อเร่งด่วนสามารถผ่านการประมวลผลเชิงลึกและจัดส่งได้ภายใน 24 ชั่วโมง
เราใช้กระบวนการตัดมุมแบบพิเศษและแม่พิมพ์ที่ได้มาตรฐานสำหรับหน้าแปลนเอียงของ I-beam ทำให้ไม่จำเป็นต้องจัดวางชิ้นส่วนแต่ละชิ้นด้วยตนเอง และรักษาความทนทานในการติดตั้งสำหรับตัวทำให้แข็งและแผ่นเชื่อมต่อภายใน 0.5 มม. วิธีนี้ช่วยแก้ปัญหาทั่วไปที่พบในโรงงานแปรรูปทั่วไป เช่น ช่องว่างขนาดใหญ่ที่จุดเชื่อมต่อ และการวางแนวของโครงสร้างที่ไม่ตรงภายใต้ภาระที่ตามมา
ความยาวของลำแสงจะถูกแบ่งส่วนเพื่อให้พอดีกับขนาดตู้คอนเทนเนอร์ในการขนส่ง โดยใช้บรรจุภัณฑ์ป้องกันสนิมสำหรับแต่ละส่วน และมาตรการป้องกันการอุดช่องว่างเพื่อป้องกันการเสียรูปที่เกิดจากความวุ่นวายระหว่างการขนส่งทางทะเล นอกจากนี้เรายังจัดเตรียมเอกสารพิธีการศุลกากรภาษาอังกฤษครบชุดและบันทึกการตรวจสอบย้อนกลับของวัสดุ ซึ่งเป็นโซลูชั่นแบบครบวงจรสำหรับเอกสารด้านศุลกากร
กลยุทธ์การป้องกันการกัดกร่อนได้รับการปรับแต่งให้เหมาะกับสภาพอากาศของภูมิภาคปลายทาง: ระบบทาสี 2 ชั้นมาตรฐานจะใช้สำหรับพื้นที่น้ำจืดในเขตอบอุ่น ในขณะที่การชุบสังกะสีแบบจุ่มร้อนจะใช้สำหรับบริเวณชายฝั่งที่สัมผัสกับสเปรย์เกลือ ความหนาของฟิล์มสีและชั้นสังกะสีทั้งหมดผ่านการทดสอบโดยบุคคลที่สามโดยมีรายงานเป็นภาษาอังกฤษ เพื่อให้มั่นใจว่าสอดคล้องกับมาตรฐานการยอมรับของสหภาพยุโรปและเอเชียตะวันออกเฉียงใต้สำหรับโครงสร้างเหล็ก
เราให้คำแนะนำฟรีเกี่ยวกับช่วงลำแสงและการเลือกการจับคู่โหลด รวมถึงคำแนะนำจากการวาดแบบระยะไกลสำหรับการต่อประกบและการเชื่อมต่อคานยื่นถึงหน้างาน ส่วนประกอบต่างๆ ได้รับการกำหนดหมายเลขประจำตัวที่ไม่ซ้ำกันสำหรับการตรวจสอบย้อนกลับตลอดอายุการใช้งาน และชิ้นส่วนอะไหล่ที่มีข้อกำหนดเดียวกันนั้นพร้อมสำหรับการเติมสต็อก
Q1: ไอบีมสามารถทดแทนคานตัวเอชเป็นคานพื้นหลักของอาคารโรงงานได้หรือไม่?
ตอบ: ไม่ใช่ เหล็กแผ่นรีดร้อนชนิดโครงสร้างมาตรฐาน I มาตรา 1 ขาดความแข็งด้านข้างเพียงพอตามแนวแกนอ่อน ในระหว่างการก่อสร้าง แรงลมด้านข้างและภาระในการก่อสร้างชั่วคราวทำให้มีความไวสูงต่อการโก่งงอแบบบิดด้านข้าง ควรใช้เฉพาะกับคานพื้นรองที่มีระยะไม่เกิน 6 เมตร หรือคานเสริมรองที่ไม่รับน้ำหนัก
คำถามที่ 2: หน้าแปลนแบบเอียงส่งผลต่อความเสถียรของการเชื่อมต่อแบบสลักเกลียวหรือไม่
ตอบ: ใช่ มันมีผลกระทบโดยตรง ไม่สามารถใช้แหวนรองแบบเรียบได้โดยตรง จำเป็นต้องมีแหวนรองเรียวที่ตรงกับความลาดเอียงของหน้าแปลน HAISHENG จัดส่งแหวนรองเรียวที่เหมาะสมในการจัดส่ง ดังนั้นผู้ซื้อจึงไม่จำเป็นต้องซื้อแยกต่างหาก
คำถามที่ 3: อายุการใช้งานการป้องกันสนิมขั้นต่ำสำหรับ I-beam ที่ใช้กลางแจ้งคือเท่าใด
ตอบ: การเคลือบสีมาตรฐาน 60–100μm มีอายุการใช้งาน 3–5 ปีกลางแจ้งบนบก การชุบสังกะสีแบบจุ่มร้อนใช้เวลา 8-10 ปีบนบก และ 5-7 ปีในพื้นที่ชายฝั่ง จำเป็นต้องมีการบำรุงรักษาที่เกี่ยวข้องกับการเติมสีทับหน้าเฉพาะที่นอกเหนือจากระยะเวลาดังกล่าว
คำถามที่ 4: จำเป็นต้องมีการตรวจจับข้อบกพร่อง 100% สำหรับการประกบ I-beam ในสถานที่หรือไม่
ตอบ: ไม่ การเชื่อมประกบสำหรับทางเดินมาตรฐานและส่วนรองรับจำเป็นต้องตรวจสอบด้วยสายตาเท่านั้น การเชื่อมชนสำหรับคานหลักและคานคานยื่นของอุปกรณ์งานหนักจำเป็นต้องมีการทดสอบด้วยคลื่นเสียงความถี่สูง (UT) บน 20% ของรอยเชื่อม การเชื่อมเสริมอื่นๆ ไม่ต้องการการทดสอบแบบไม่ทำลาย
คำถามที่ 5: ฉันจะเลือกระหว่างคาน I แบบ A และ Type B ได้อย่างรวดเร็วได้อย่างไร
ตอบ: เลือกประเภท A สำหรับโหลดมาตรฐานและช่วงทั่วไป มันเบากว่าและคุ้มค่ากว่า เลือกประเภท B สำหรับการโหลดแบบรวมที่ส่วนรองรับ คานยื่นแบบด้านเดียว หรือส่วนรองรับสำหรับอุปกรณ์สั่น หน้าแปลนที่หนาขึ้นจะป้องกันการบดขยี้ของหน้าแปลนในพื้นที่
